ワイヤレス給電モジュール

手軽にワイヤレス給電を試すことができるモジュールです。電磁誘導をベースにした磁界方式の他、電解結合方式モジュールの取り扱いもございます。まずは実験的にワイヤレス給電を試してみたい場合、既存モジュールを流用したい場合などはおススメです。

カスタム対応などご要望あれば、オリジナルコイルの作成など試作対応もしておりますので、御気軽にご相談下さい。

(各給電方式の解説ページはこちらから)





標準基板モジュール

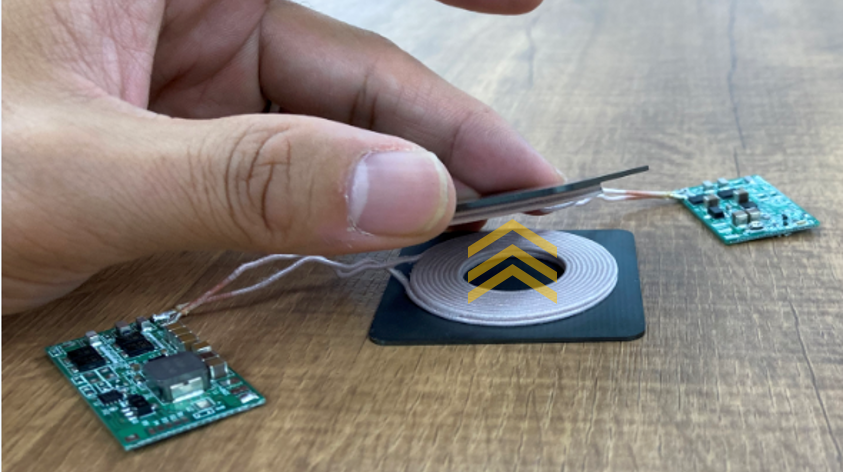

磁界方式ワイヤレス給電 標準基板セット
名称

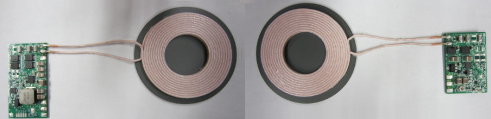

10W出力タイプ

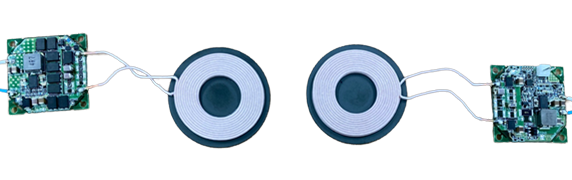

20W出力タイプ
 製品写真
標準基板セット



仕様

 伝送電力:10W

 入力電圧:12V

 出力電圧:12V/5V

   ドライブ電流:最大1A/最大2A

 伝送距離:2~10㎜ ※2㎜未満は破損する為、対向禁止

 軸ズレ:最大10㎜ ※無負荷時



 ※出力電流、電圧は仕様により異なります。

 伝送電力:20W

 入力電圧:24V

 出力電圧:5V

   ドライブ電流:最大4A

 伝送距離:0~8㎜

 軸ズレ:最大10㎜ ※無負荷時





資料

資料をダウンロード

Webショップで販売中!

資料をダウンロード

Webショップで販売中!







 標準基板ウェビナー動画  標準基板と無線モジュールの組み合わせ









電界結合方式ワイヤレス給電 標準基板セット
名称

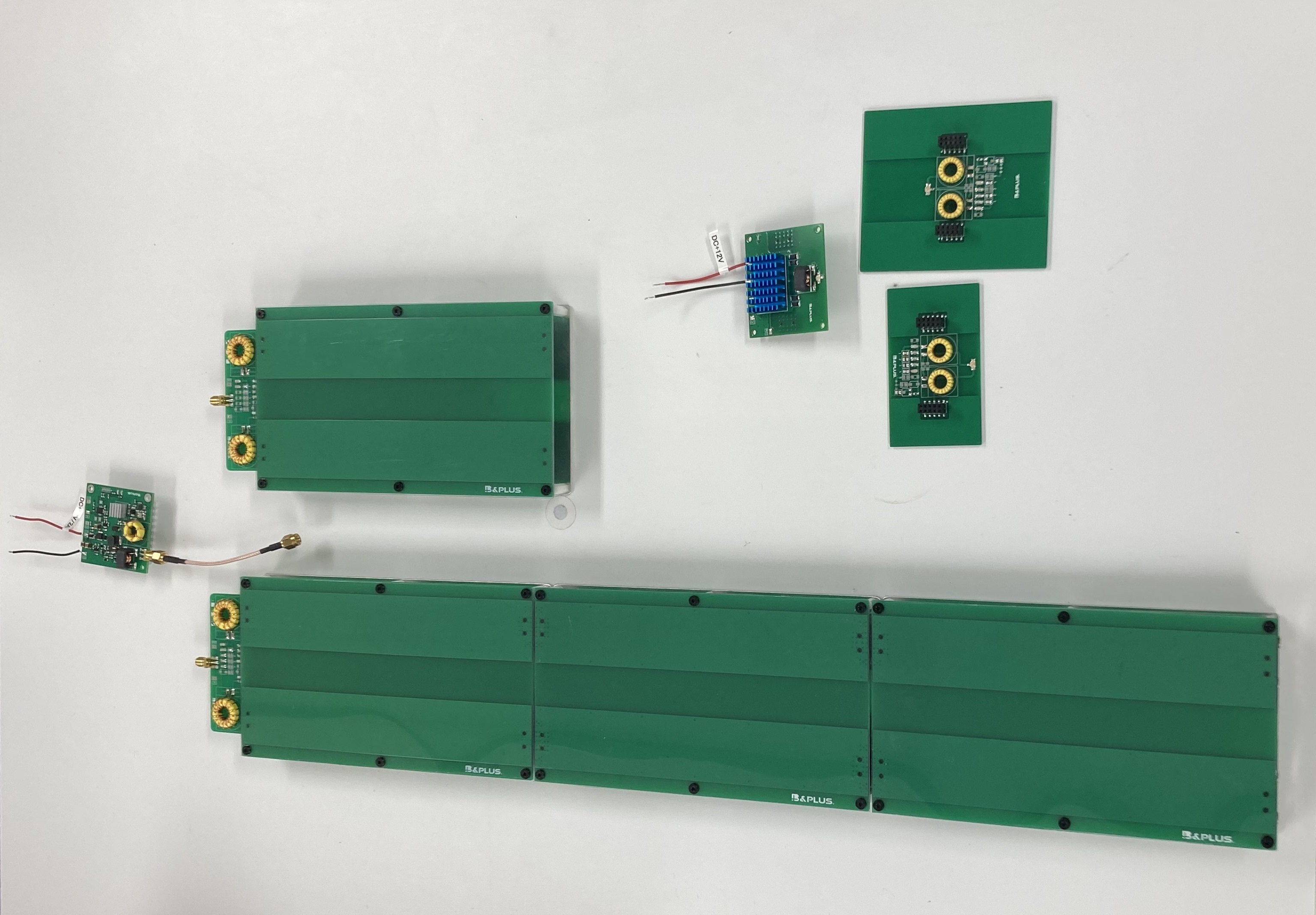

リニア形状電極タイプ

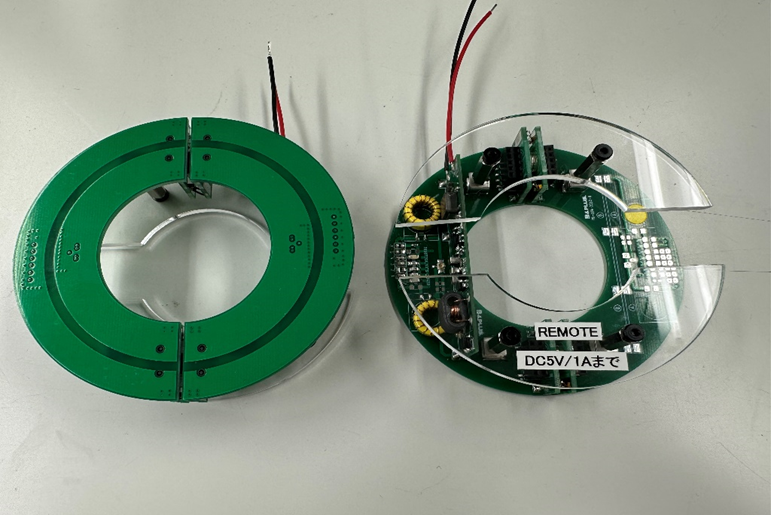

リング形状電極タイプ
 製品写真


リング電極 電界結合

仕様

 伝送電力:10W

 入力電圧:20V

 出力電圧:12V

   ドライブ電流:最大0.8A

 伝送電力:5W

 入力電圧:16V

 出力電圧:5V

   ドライブ電流:最大1A

資料

紹介ブログはこちら!

紹介ブログはこちら!





 電解結合 リニア形状タイプ  電解結合 リング形状タイプ






オリジナルの試作開発も承ります

お客様の御要望に合わせたワイヤレス給電試作事例を御紹介しております!

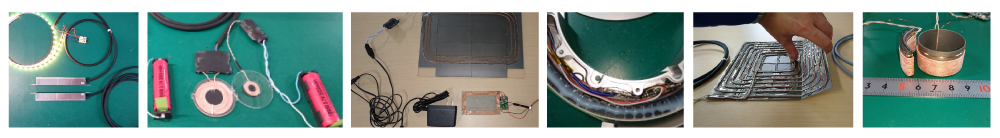

ワイヤレス給電試作事例



様々なワイヤレス技術を使ったデモ機を展示中!

ワイヤレス給電 WEB展示場
