10W・20Wのワイヤレス給電標準基板セット。
送電基板・送電コイル・受電コイル・受電基板がセットになっており、 電源と負荷を接続することで、非接触給電の動作を手軽に評価できます。

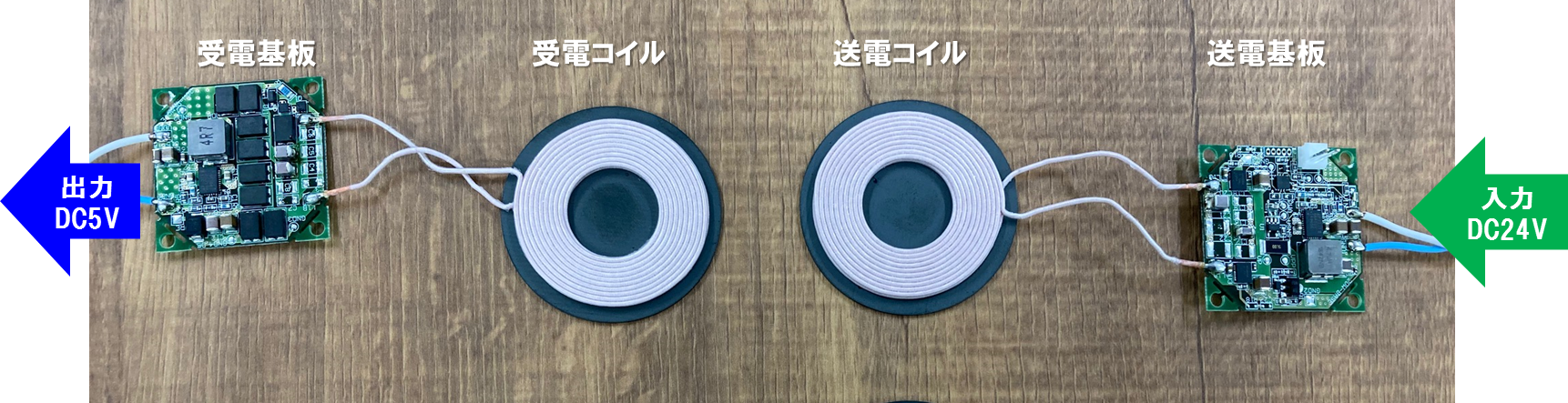

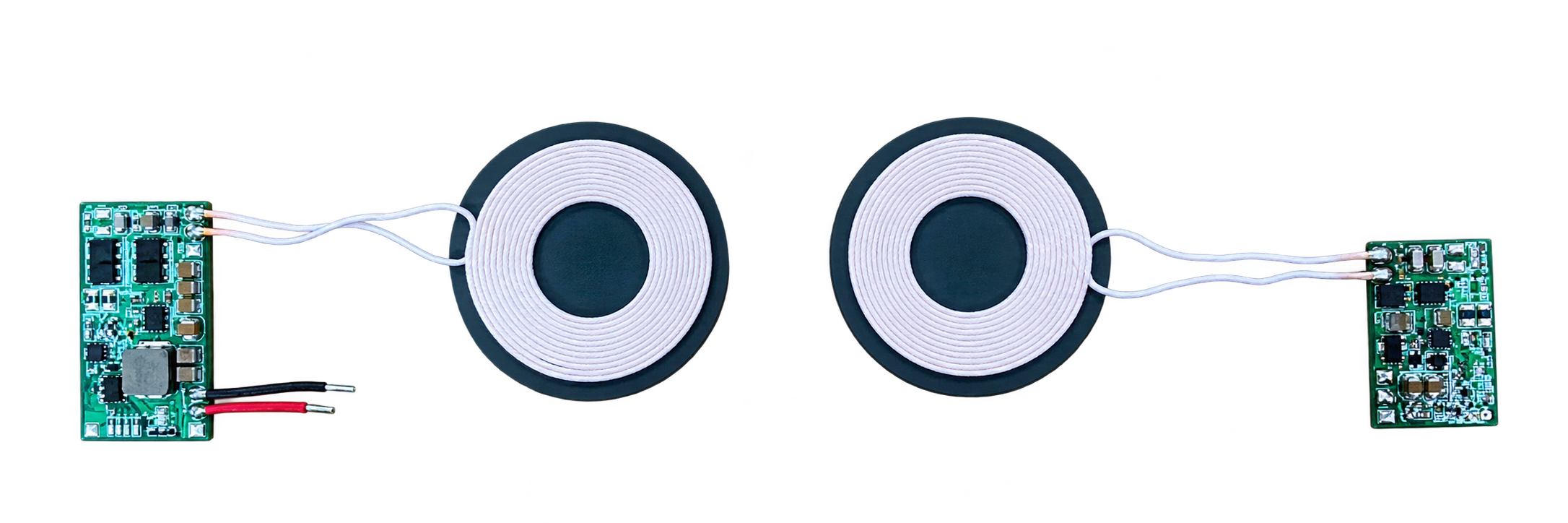

標準基板セットの構成

受電基板

受電コイル

送電コイル

送電基板

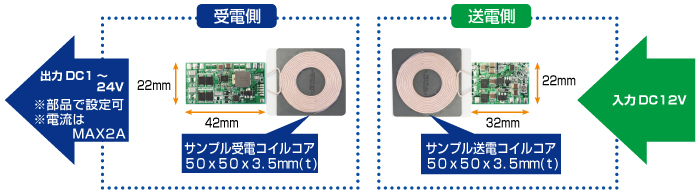

※画像は10Wタイプの構成例です。

小型機器の評価に適した10Wタイプと、 より大きな電力を伝送できる20Wタイプをご用意。 必要な電力や使用条件に合わせてお選びいただけます。

10W TYPE

10W ワイヤレス給電標準基板

コンパクトで扱いやすい、小型機器の給電評価に。

給電能力
最大10W

入力電圧
DC 12V ±5%

出力電圧
DC 5V / 12V （型式による）

定格伝送距離
2～10mm

特長
温度保護

ご注意：コイル間距離2mm未満では使用しないでください。

製品仕様を見る → 10W 取扱説明書を見る（PDF） ↗

20W TYPE

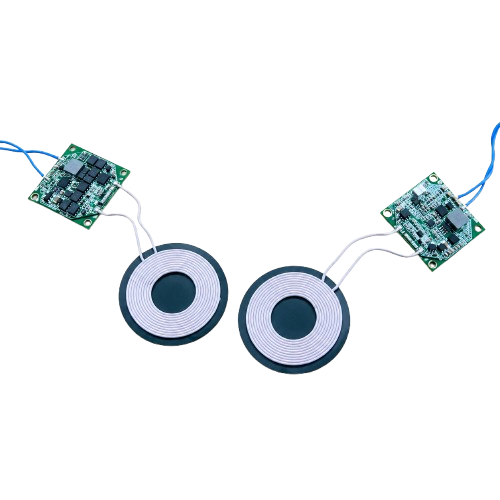

20W ワイヤレス給電標準基板

より大きな電力の伝送や、制御機能を使った評価に。

給電能力
最大20W級

入力電圧
DC 21～30V

出力電圧
DC 5.1V ±0.1V

定格伝送距離
最大8mm

特長
過電流保護・過熱保護

イネーブル入力による発振ON/OFF制御が可能です。

製品仕様を見る → 20W 取扱説明書を見る（PDF） ↗

※仕様は標準タイプの代表値です。詳細な使用条件・注意事項は各製品の取扱説明書をご確認ください。

送電基板に電源、受電基板に負荷を接続し、 送受電コイルを向かい合わせることで、 ワイヤレス給電の動作を確認できます。

基本的な接続の流れ

STEP 01

電源・負荷を接続

送電側に電源、
受電側に負荷を接続

STEP 02

コイルを対向

送受電コイルを
適切な距離で配置

STEP 03

動作を確認

電源を投入し、
非接触給電を確認

※接続方法・電源条件・コイル間距離などは、各製品の取扱説明書に従ってください。

ワイヤレス給電標準基板をベースに、 コイルの形状や大きさなど、用途や設置条件に合わせた カスタマイズにも対応しています。 さまざまな形状のコイルを活用した事例をご紹介します。

嵌合タイプ

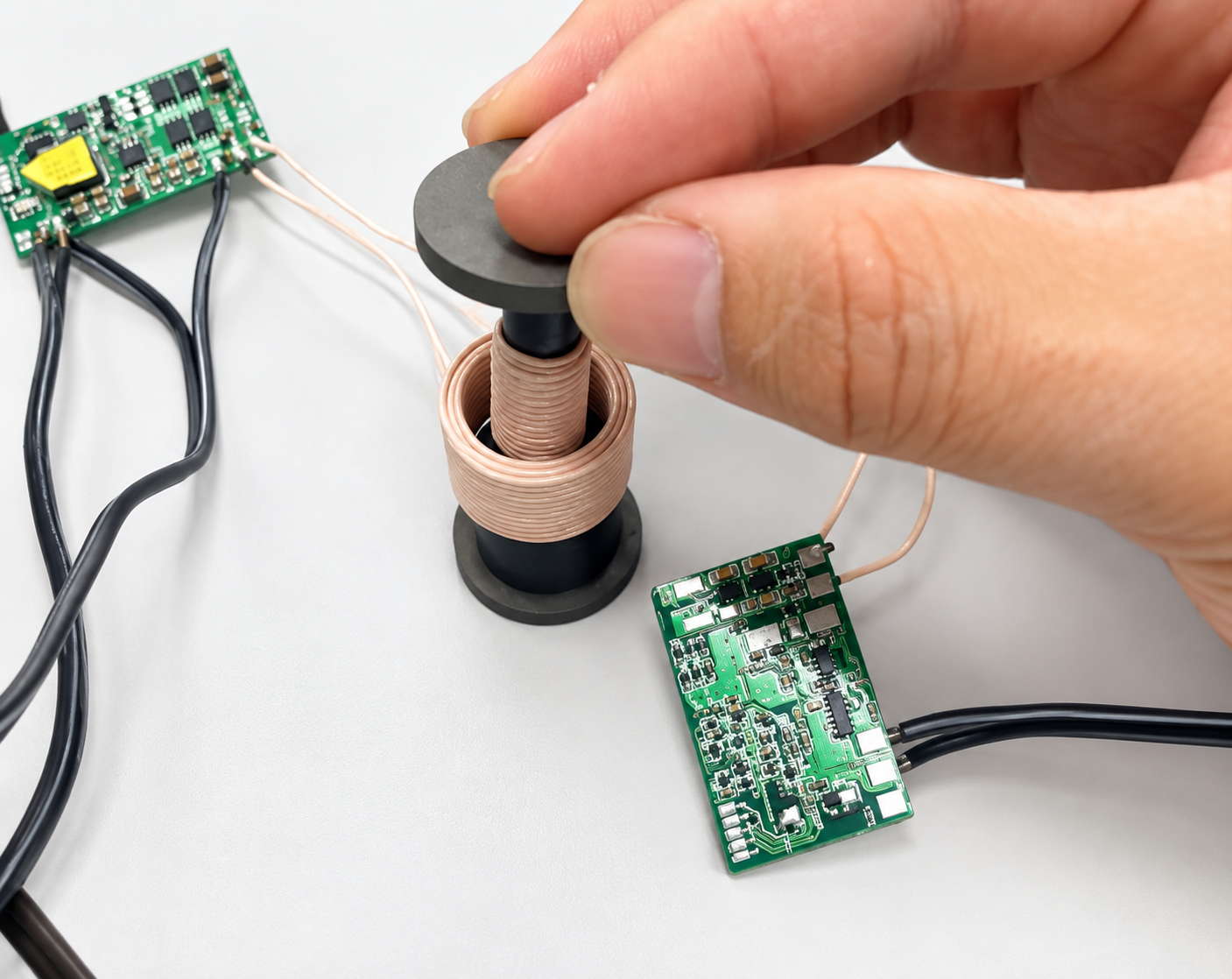

コイル同士を差し込む構造に対応。 嵌合する機器や部品の形状に合わせたコイル設計例です。

フレキシブルタイプ

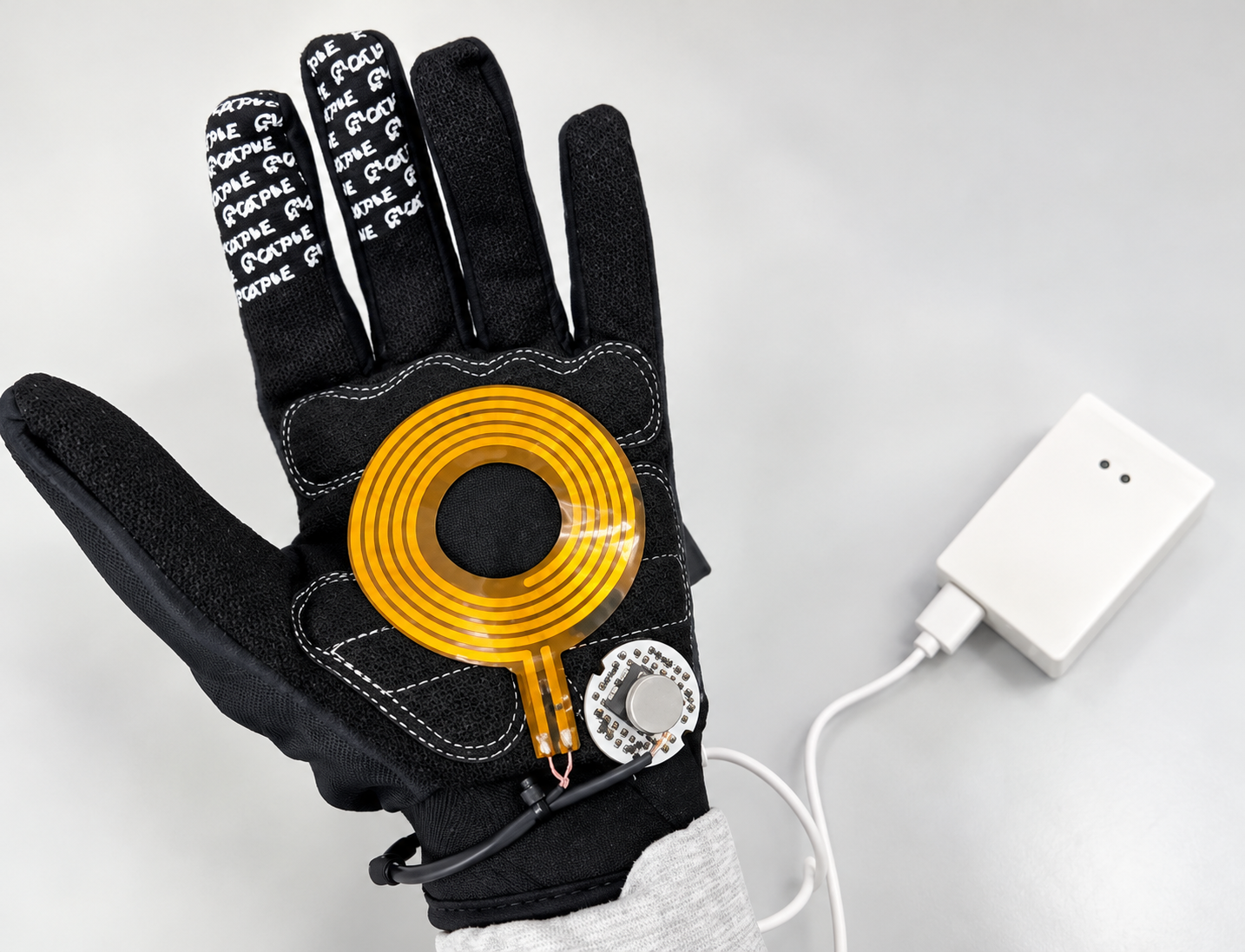

薄く柔軟なコイルを活用。 手袋など、装着機器への組み込みを想定したカスタマイズ例です。

ソレノイドコイル

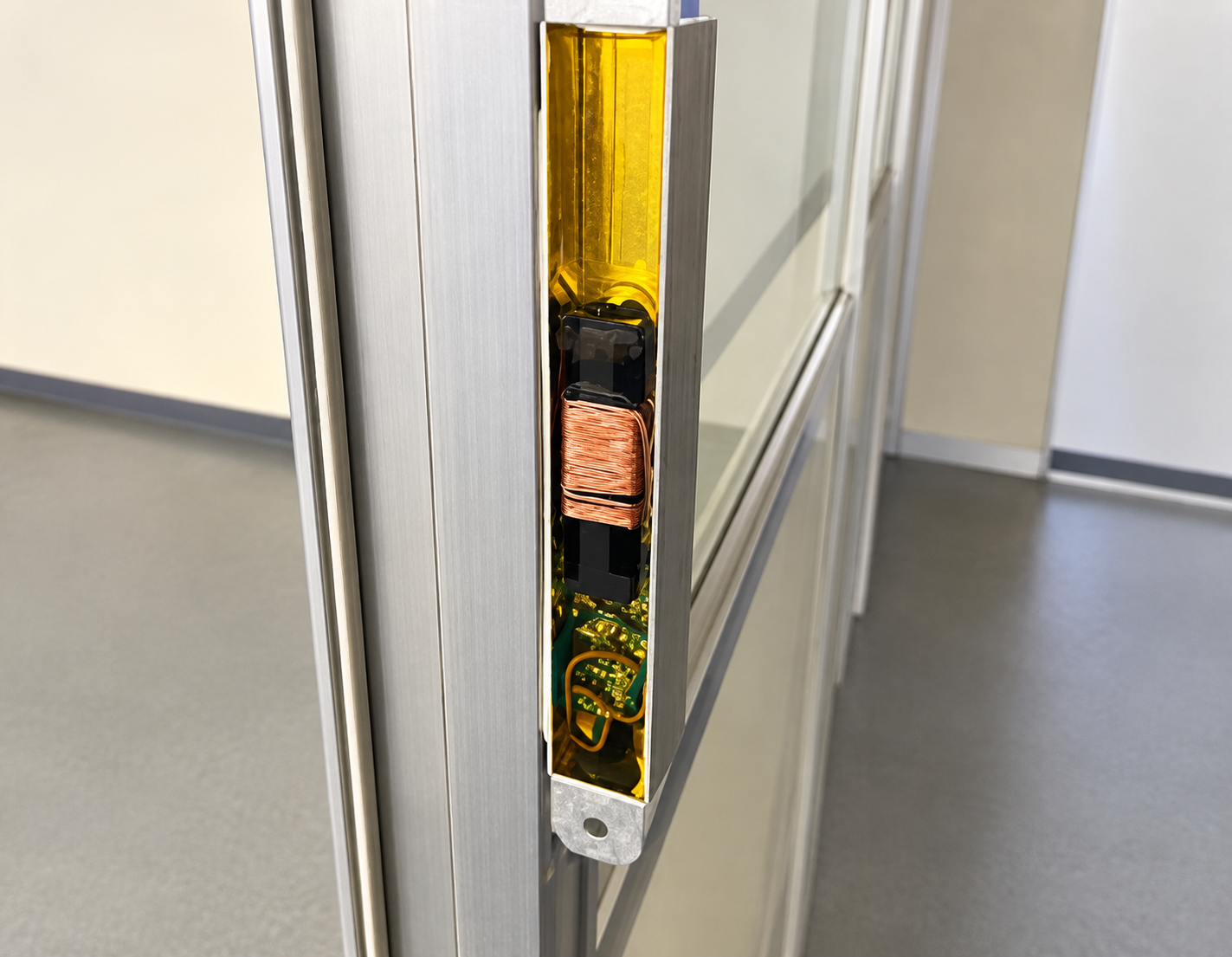

細長いコイル形状を活用。 扉のフレームなど、限られた設置スペースへの組み込み例です。

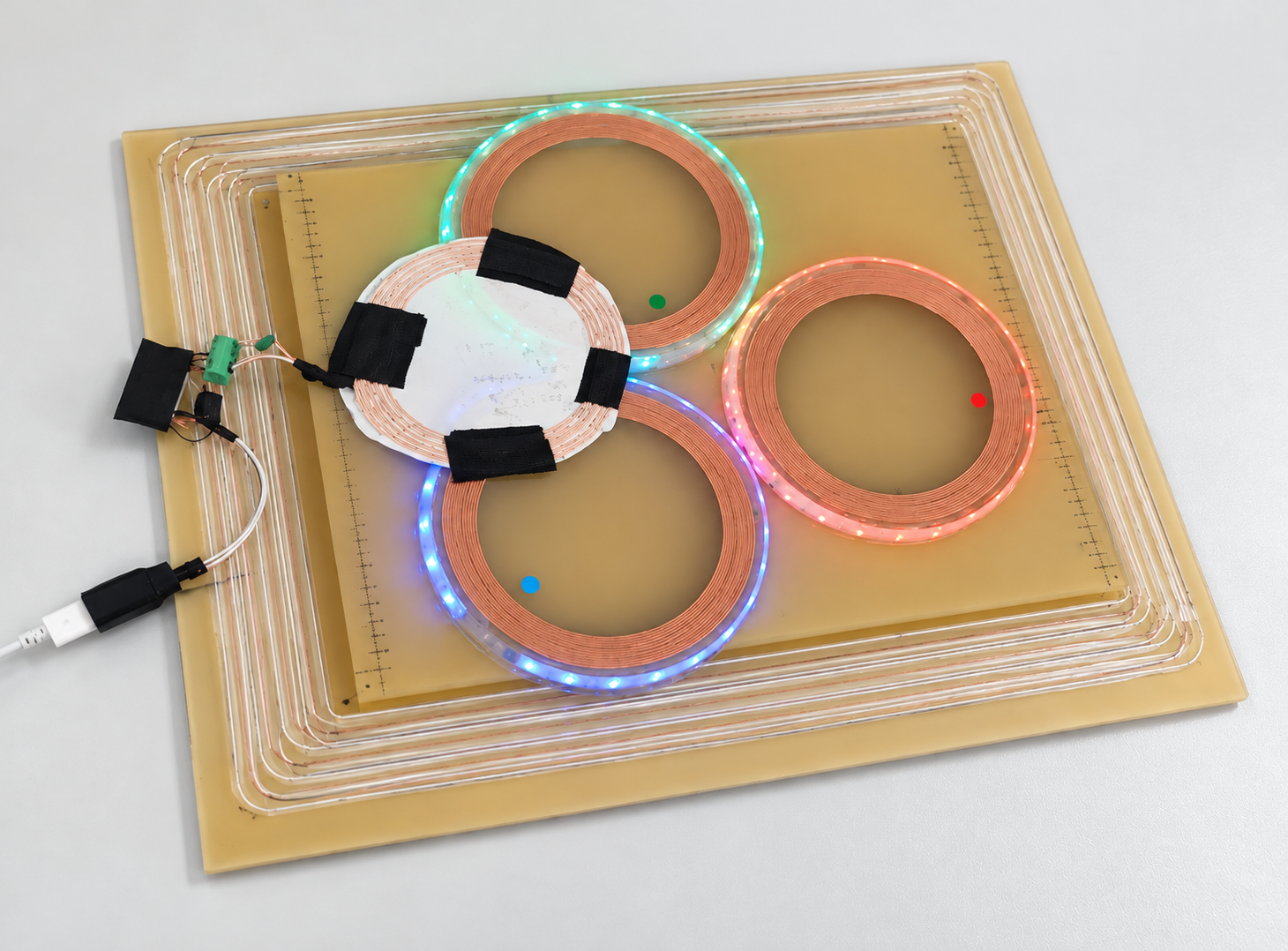

大型コイル

標準サイズとは異なる大型コイルにも対応。 コイルの大きさや配置を工夫したカスタマイズ例です。

※掲載写真はカスタマイズ事例です。対応可能な仕様・形状は使用条件により異なります。

ワイヤレス給電の評価から機器への組み込みまで、 用途や開発段階に合わせた3つの供給形態をご用意しています。

標準基板セット

すぐに評価を始められる
10W・20Wの標準基板セット

カスタムモジュール

用途に合わせてコイル形状や
仕様を調整したモジュール

ユニット提供

機器への組み込みを見据えた
筐体付きユニット

※各アイコンは供給形態を示すイメージです。対応可能な仕様・構成は使用条件により異なります。

ワイヤレス給電標準基板の詳しい仕様確認から、 ご購入、技術的なご相談まで、目的に合わせてお進みください。

製品の詳細仕様 10W・20Wの仕様を確認 詳しく見る →

オンラインショップ 標準基板セットのご購入 ショップを見る ↗

技術的なお問い合わせ 仕様やカスタマイズのご相談 お問い合わせ →
