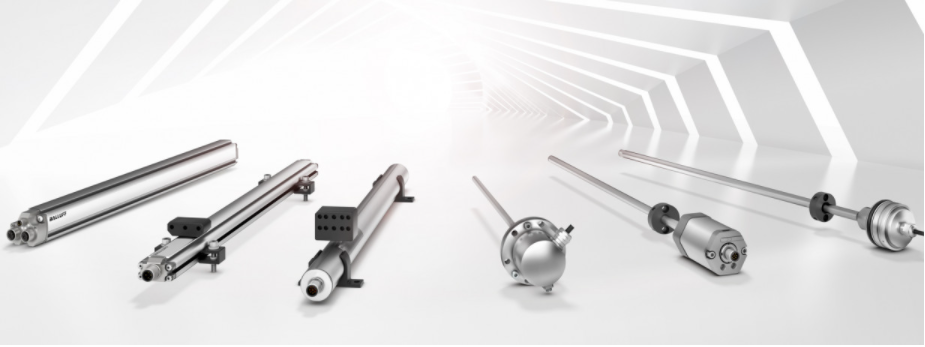

BALLUFF 磁歪式リニアスケール

BLLUFF リニアスケールの製品一覧

磁歪式リニアスケールは、高い信頼性と精度が求められる位置・速度測定に適しています。

Balluff の非接触でアブソリュート方式の測定システムは、測定距離に関わりなくすべての産業標準インタフェースに適合しており、広い範囲のアプリケーションに対応します。過酷な環境でも高い機械・システム稼働率を保証します。





製品仕様

BTL5 リニアスケール  ※BTL5からBTL7への置き換え(後継品)一覧はこちらより

形 状型 式出力仕様出力信号
プロファイル形状BTL-Pタイプ
プロファイル形状BTL-Pタイプ
BTL5-A11-M....-P-S32
BTL5-A11-M....-P-KA05
アナログI/F
電圧出力
0...10V & 10...0V
(増減双方向)
BTL5-G11-M....-P-S32
BTL5-G11-M....-P-KA05
+10...-10V & -10...+10V
(増減双方向)
BTL5-C10-M....-P-S32
BTL5-C10-M....-P-KA05
アナログI/F
電流出力
0...20mA
(増加方向)
BTL5-C17-M....-P-S32
BTL5-C17-M....-P-KA05
20...0mA
(減少方向)
BBTL5-E10-M....-P-S32
BTL5-E10-M....-P-KA05
4...20mA
(増加方向)
BTL5-E17-M....-P-S32
BTL5-E17-M....-P-KA05
20...4mA
(減少方向)
BTL5-P1-M....-P-S32
BTL5-P1-M....-P-KA05
パルスI/F
コントローラが必要です。
P-インターフェース
(標準品)
BTL5-M1-M....-P-S32
BTL5-M1-M....-P-KA05
+M-インターフェース
コンパクトロッド形状BTL-Kタイプ
コンパクトロッド
形状BTL-Kタイプ
BTL5-A11-M....-K-SR32
BTL5-A11-M....-K-K05
アナログI/F
電圧出力
0...10V & 10...0V
(増減双方向)
BTL5-G11-M....-K-SR32
BTL5-G11-M....-K-K05
+10...-10V & -10...+10V
(増減双方向)
BTL5-C10-M....-K-SR32
BTL5-C10-M....-K-K05
アナログI/F
電流出力
0...20mA
(増加方向)
BTL5-C17-M....-K-SR32
BTL5-C17-M....-K-K05
20...0mA
(減少方向)
BTL5-E10-M....-K-SR32
BTL5-E10-M....-K-K05
4...20mA
(増加方向)
BTL5-E17-M....-K-SR32
BTL5-E17-M....-K-K05
20...4mA
(減少方向)
BTL5-P1-M....-K-SR32
BTL5-P1-M....-K-K05
パルスI/F
コントローラが必要です。
P-インターフェース
(標準品)

型式中のM...はストローク長(mm) となります。
例: 150mm→0150 / 1500mm→1500

BTL5 ポインタ  (BTL7でも使用可)

形 状ポインタ型 式
プロファイル形状BTL-Pタイプ
プロファイル形状BTL-Pタイプ
浮遊ポインタ・スライドポインタ BTL5-P-3800-2
BTL5-P-5500-2
BTL5-P-4500-1
BTL5-F-2814-1S
BTL5-M-2814-1S
BTL5-N-2814-1S
コンパクトロッド形状BTL-Kタイプ
コンパクトロッド形状BTL-Kタイプ
リングポインタ・フロートポインタ BTL-P-1013-4R
BTL-P-1013-4S
BTL-P-1012-4R
BTL-P-1014-2R
BTL2-S-3212-4Z
BTL2-S-3212-4Z
BTL2-S-3212-4Z
BTL2-S-3212-4Z

BTL5 コネクタ / コネクタケーブル

型 式形 状備 考
BKS-S32M-.. ストレート(メス側) コネクタは、リニアスケールとは別売です。
メス側コネクタのストレートまたはアングルタイプどちらかをお選びください。
BKS-S33M-.. アングル(メス側)
BKS-S78M-.. ストレート
(オス側/中継用)

BTL5 コントローラー (パルスインターフェース リニアスケール用)

製 品型 式出力仕様出力信号
バルーフプロセッサBTA/BTM
バルーフプロセッサBTA/BTM
BTA-A11-....-E アナログ位置出力
電圧
0...10V(増減双方向)
BTA-G11-....-E 10..+10V(増減双方向)
BTA-E10-....-E アナログ位置出力
電流
4...20mA(増加方向)
BTA-E17-....-E 20...4mA(減少方向)
BTA-C10-....-E 0...20mA(増加方向)
BTA-C17-....-E 20...0mA(減少方向)
BTM-H1-240 デジタル位置出力 パラレル/23ビット+パリティ
BTM-A1-....-VM-... アナログ位置/速度出力 電圧
BTM-E1-....-VM-.... 電流
他社製コントローラ* 750-635 WAGO I/Oシステム750シリーズ用ユニット
表示ユニット
表示ユニット
パルスまたはSSIインターフェース用
BDD-AM10-1-P リレー出力付ユニット パルス I/F 用
BDD-CC08-1-P リミット出力付ユニット パルス I/F 用
BDD-UM3023 表示のみ(アナログ入力)

*」はWAGO社製ユニットとなります。WAGO社製ユニットについては、メーカー各社様にお問合せ下さい。

BTL6 リニアスケール

形 状型 式出力仕様出力信号
プロファイルA1形状BTL6タイプ
プロファイルA1形状BTL6タイプ
BTL6-A110-M....-A1-S115 アナログI/F
電圧出力
0...10V & 10...0V
(増減双方向)
BTL6-G310-M....-A1-S115 +10...-10V & -10...+10V
(増減双方向)
BTL6-A301-M....-A1-S115 2点測定 (ポインタ2個使用)
BTL6-P110-M....-A1-S115 パルスI/F
型式中のM...はストローク長(mm) となります。
例: 150mm→0150 / 1500mm→1500

BTL6 ポインタ

形 状タイプ型 式
ポインタ /固定台(別売品)
ポインタ /固定台(別売品)
ポインタ BTL6-A-3800-2
BTL6-A-3801-2
固定台 BTL6-A-MF01-A-50
BTL6-A-MF01-A-43
BTL6-A-MF03-K-50

BTL6 コネクタ / コネクタケーブル

型 式形 状備 考
BKS-S115-PU コネクタケーブル/ストレート(メス側) コネクタは、リニアスケールとは別売です。
ストレートまたはアングルタイプどちらかをお選びください。
BKS-S116-PU コネクタケーブル/アングル(メス側)
BKS-S115-00 コネクタ/ストレート(メス側)

BTL6 コントローラー (パルスインターフェース リニアスケール用)

製 品型 式出力仕様出力信号
バルーフプロセッサBTA/BTM
バルーフプロセッサBTA/BTM
BTA-A11-....-E アナログ位置出力
電圧
0...10V(増減双方向)
BTA-G11-....-E 10..+10V(増減双方向)
BTA-E10-....-E アナログ位置出力
電流
4...20mA(増加方向)
BTA-E17-....-E 20...4mA(減少方向)
BTA-C10-....-E 0...20mA(増加方向)
BTA-C17-....-E 20...0mA(減少方向)
BTM-H1-240 デジタル位置出力 パラレル/23ビット+パリティ
BTM-A1-....-VM-... アナログ位置/速度出力 電圧
BTM-E1-....-VM-.... 電流
他社製コントローラ* 750-635 WAGO I/Oシステム750シリーズ用ユニット
*」はWAGO社製ユニットとなります。WAGO社製ユニットについては、メーカー各社様にお問合せ下さい。

BTL7 リニアスケール

形 状型 式出力仕様出力信号
ロッド形状BTL-Bタイプ
ロッド形状BTL-Bタイプ
BTL7-A110-M....-B-S32
BTL7-A110-M....-B-S115
BTL7-A110-M....-B-KA05
アナログI/F
電圧出力
0...10V & 10...0V
(増減双方向)
BTL7-G110-M....-B-S32
BTL7-G110-M....-B-S115
BTL7-G110-M....-B-KA05
+10...-10V & -10...+10V
(増減双方向)
BTL7-C100-M....-B-S32
BTL7-C100-M....-B-S115
BTL7-C100-M....-B-KA05
アナログI/F
電流出力
0...20mA
(増加方向)
BTL7-C170-M....-B-S32
BTL7-C170-M....-B-S115
BTL7-C170-M....-B-KA05
20...0mA
(減少方向)
BTL7-E100-M....-B-S32
BTL7-E100-M....-B-S115
BTL7-E100-M....-B-KA05
4...20mA
(増加方向)
BTL7-E170-M....-B-S32
BTL7-E170-M....-B-S115
BTL7-E170-M....-B-KA05
20...4mA
(減少方向)
BTL7-A501-M....-B-S32
BTL7-A501-M....-B-S115
BTL7-A501-M....-B-KA05
アナログI/F
電流出力
0...10V & 10...0V
(増減双方向)
-10...10V & 10...-10V
(増減双方向)
0...10V x 2
(2点測定)
BTL7-E501-M....-B-S32
BTL7-E501-M....-B-S115
BTL7-E501-M....-B-KA05
アナログI/F
電流出力
4...20mA
(増加方向)
20...4mA
(減少方向)
0...20mA
(増加方向)
20...0mA
(減少方向)
型式中のM...はストローク長(mm) となります。
例: 150mm→0150 / 1500mm→1500

BTL7 ポインタ

形 状ポインタ型 式
ロッド形状BTL-Bタイプ
ロッド形状BTL-Bタイプ
リングポインタ・フロートポインタ BTL-P-1013-4R
BTL-P-1013-4S
BTL-P-1012-4R
BTL-P-1014-2R
BTL2-S-3212-4Z
BTL2-S-3212-4Z
BTL2-S-3212-4Z
BTL2-S-3212-4Z

BTL7 コネクタ / コネクタケーブル

型 式形 状備 考
BKS-S32M-..
BKS-S115-PU-..
ストレート(メス側) コネクタは、リニアスケールとは別売です。
メス側コネクタのストレートまたはアングルタイプどちらかをお選びください。
BKS-S33M-..
BKS-S116-PU-..
アングル(メス側)
BKS-S78M-.. ストレート
(オス側/中継用)

USB通信ボックス (BTL7-501 シリーズ専用)

型 式通信スケール
BTL7-A-CB01-USB-... BTL7-A/E501-M...-B-S32用 BTL7-A/E501-M...-B-S32
BTL7-A/E501-M...-B-S115用 BTL7-A/E501-M...-B-S115
BTL7-A/E501-M...-B-KA_用 BTL7-A/E501-M...-B-KA

表示ユニット

型 式備 考
BDD-UM3023 表示のみ(アナログ入力)

リニアスケール BIL 製品仕様

型 式出力仕様出力信号動作範囲(Sa)リニア範囲(SI)
BIL AMD0-T060A-01-S75 アナログI/F 電圧出力(0...10V) 0...60mm 5...55mm
BIL EMD0-T060A-01-S75 アナログI/F 電圧出力(0...10V)
電流出力(4...20mA)
0...60mm 5...55mm
BIL ED0-P160A-01-S75 0...160mm 0...160mm
スケールBILの出力特性・取り付けについて等はお問合せください。

小型リニアスケール BIL アクセサリ 製品仕様

タイプ型 式備 考
マグネット BIL 000-MH-A サイズ:φ10×10  材質:フェライト磁石
BIL 001-MH-A サイズ:26×14×14 材質:ナイロン
コンパレータ BES 516-615-PS-1-PU-05 PNP/N.O.
BES 516-615-NS-1-PU-05 NPN/N.O.
固定台 BIL 01-HW-1 材質:ステンレス
BIL 01-HW-2
BIL 01-HW-3
コネクタケーブル BKS-S74-3-PU03 形状:ストレート(メス側)
BKS-S75-3-PU03 形状:アングル(メス側)
コネクタは、リニアスケールとは別売です。
ストレートまたはアングルタイプどちらかをお選びください。
