自動着脱用コネクタユニット
1 自動着脱用コネクタユニットとは
長期間安定した接触を保持する
自動着脱用コネクタ
ODU-MAC（マック）・DOCK（ドッグ）シリーズは、ODU社の独自技術を採用した自動着脱用コネクタで、長時間安定した接触を保持し、製造ラインや検査ラインなどのオートメーション設備に最適な 自動着脱コネクタです。
信頼性に優れたスプリングワイヤー・コンタクトを採用しており、多数のスプリングワイヤによって構成されたソケットが長期間安定した接触状態を保持します。
2 スプリングワイヤー・コンタクトの特長
高い接触信頼性
振動・衝撃・温度変化などに強く、長期にわたり信頼性の高い接触を維持します。
小型・大電流対応
接触ポイントが多く、一般のコンタクトよりも小型で、大電流や微小信号の通電が可能です。
優れた耐久性
耐久性に優れ、長寿命。自動着脱で10万回の耐久性を備えています。
※位置決め精度・周囲環境によります。
3 アプリケーション
APPLICATION 01
製造・検査ライン
エンジンやミッション、電気電子機器、OA機器などの製造・検査ライン。
APPLICATION 02
各種自動化装置
ロボット、自動ツールチェンジャー、金型自動交換、自動搬送システムなどの各種装置。
APPLICATION 03
医療機器・医療設備
医療機器、医療設備。
4 製品ラインアップ

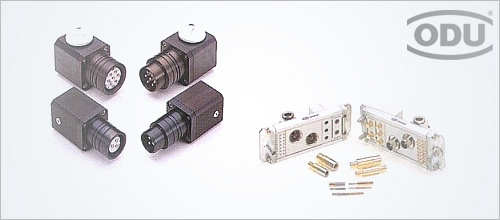

ODU-MAC
MAC（マック）シリーズ
用途に応じて、さまざまなコンタクトエレメント （電源・信号・エア等）を一つのフレームにセットすることが可能です。
電気仕様
| コンタクト径 | φ0.76 | φ1.02 | φ1.02 | φ1.5 | φ2.41 | φ3.0 | φ4.0 | φ5.0 |
|---|---|---|---|---|---|---|---|---|
| 最大電流 | 5 A | 6 A | 6 A | 18 A | 23 A | 30 A | 40 A | 60 A |
| マウントボディ | 10極 | 6極 | 14極 | 5極 | 4極 | 3極 | 3極 | 2極 |
| ユニット数 | 1 | 2 | 3 | 2 | 3 | 3 | 5 | 5 |
エア仕様
| チューブ内径 | φ4.0 | φ6.0 | φ6.0 |
|---|---|---|---|
| 最大圧力 | 6bar | 6bar | 6bar |
| マウントボディ | 2極 | 2極 | 1極 |
| ユニット数 | 5 | 16 | 8 |
※仕様などの記載内容は、予告無く変更する場合があります。予めご了承ください。
ODU-DOCK
DOCK（ドッグ）シリーズ
用途に応じて、さまざまなコンタクトエレメント （電源・信号・エア等）を一つのフレームにセットすることが可能です。
製品仕様
| コンタクト径 | φ3.0 | φ2.0 | φ0.76 | φ3.0 | φ3.0 | φ2.0 | φ5.0 | φ1.5 |
|---|---|---|---|---|---|---|---|---|
| 最大電流 | 26 A | 18 A | 5 A | 26 A | 26 A | 18 A | 65 A | 18 A |
| 極数 | 3 | 7 | 31 | 5 | 7 | 16 | 7 | 27 |
| サイズ | Ⅰ(φ28) | Ⅰ(φ28) | Ⅰ(φ28) | Ⅱ(φ38) | Ⅱ(φ38) | Ⅱ(φ38) | Ⅲ(φ52) | Ⅲ(φ52) |
※仕様などの記載内容は、予告無く変更する場合があります。予めご了承ください。
