B&PLUSワイヤレス充電システムの特徴

B＆PLUS製品ならではの７つの特徴をご紹介します！

---

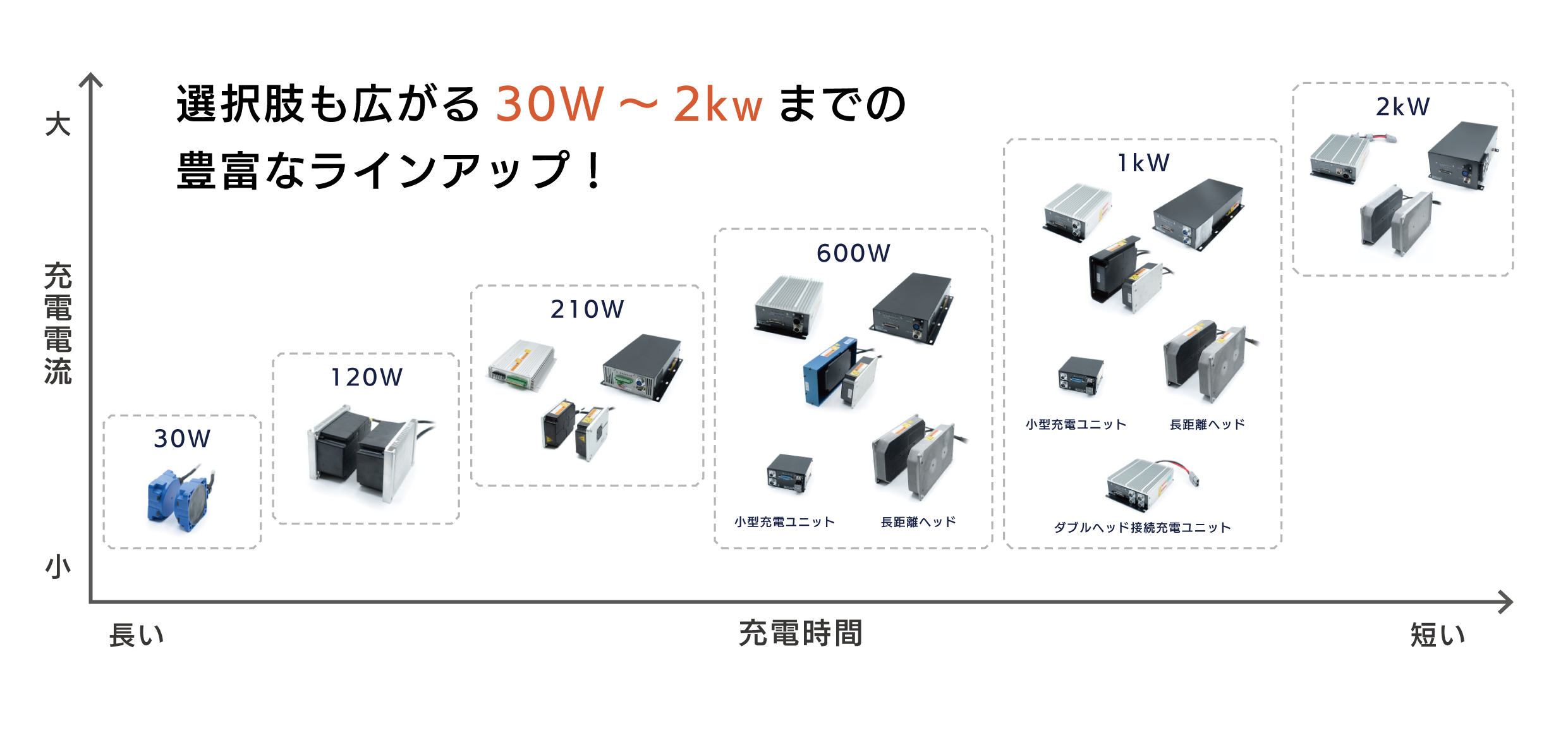

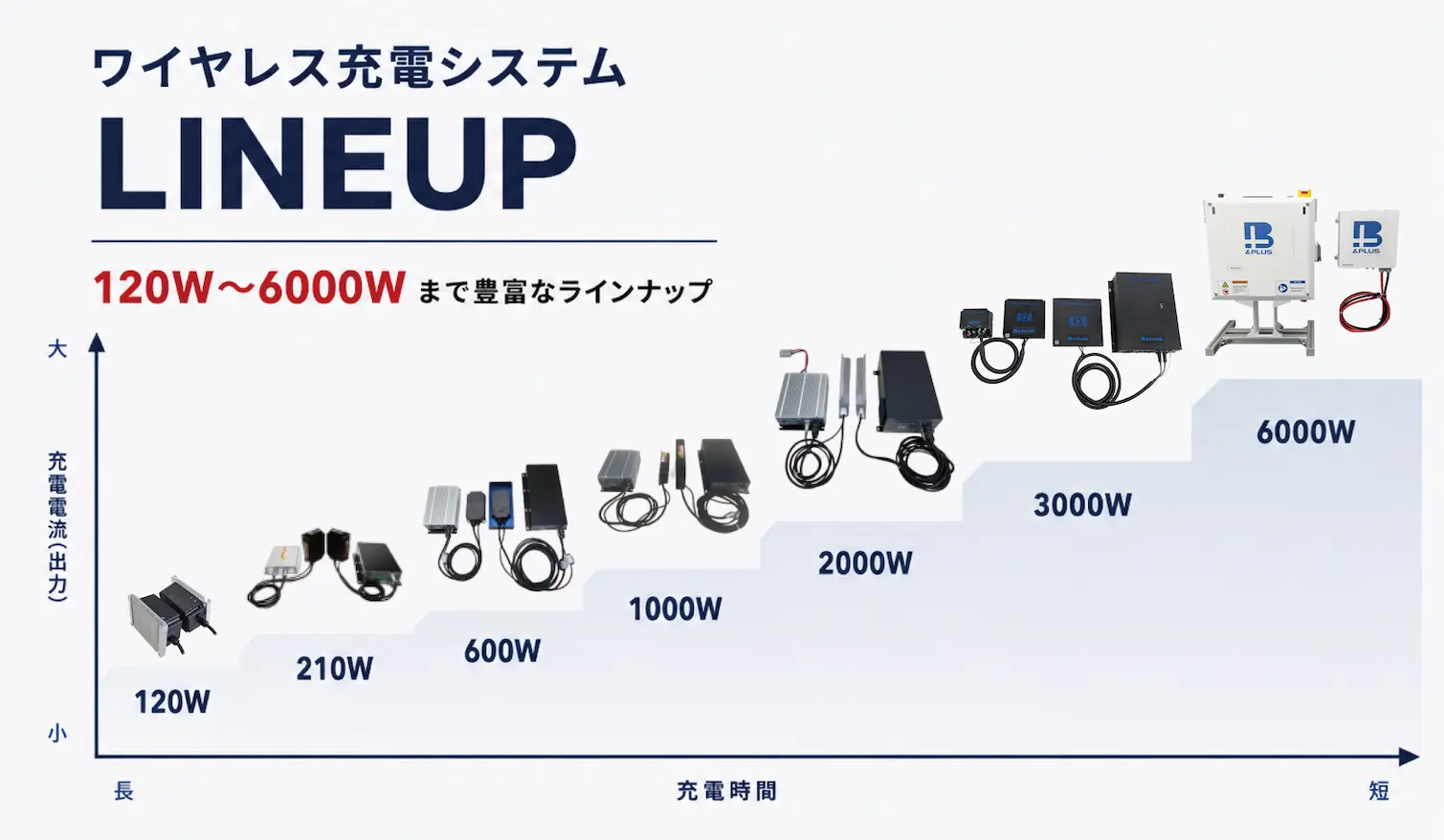

  特徴 ① 120W～2kWの豊富なラインアップ

 AGV向けのワイヤレス充電では充電する対象や運用状況により最適な製品が異なってきます。B&PLUSでは、お客様の用途に合わせて選択できるように多数の製品をご用意しています。

●最適な充電時間に合わせた幅広い電力帯　
　バッテリーの充電にはできるだけ充電電流が少ない方がバッテリーにやさしい充電になります。そのため、工程間や昼休憩の充電可能時間や、車体の消費電流を見ながら、120W(4.3A)から2kW(67A)の製品群の中から最適な製品の選定が可能です。より早く充電したい場合は、パワーの大きい充電器を選択し、充電時間を比較的多く確保できるような場所にはパワーの小さい充電器も選択が可能です。



機種選定の参考として、無料の充電シミュレーションも実施しています。

●バッテリーに合わせた電圧レベル

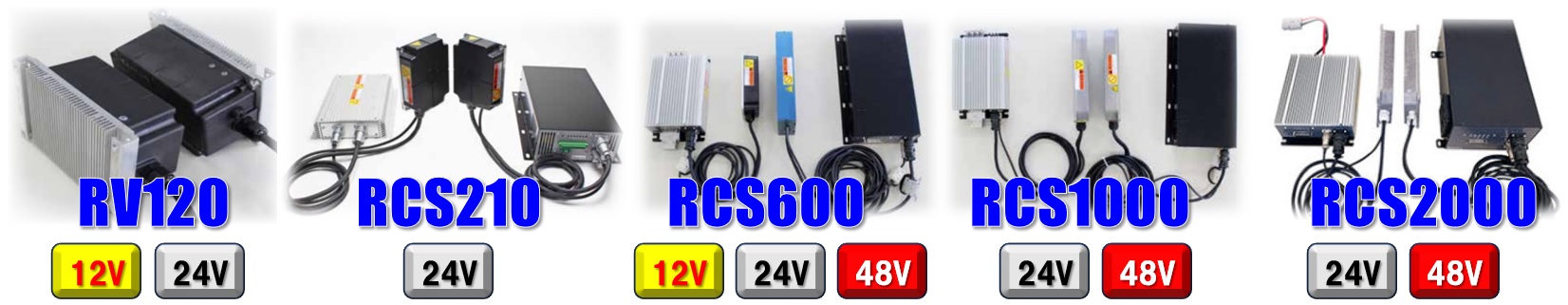

　AGVやAGFでは、12V、24V、48Vの鉛やリチウムイオンバッテリーが使われることが多く、バッテリーによって充電電圧の調整が必要となります。ビー・アンド・プラスでは、12V～48Vのバッテリーに対応する製品を多数ご用意するとともに、RCS600/RCS1000/RCS2000シリーズでは、充電電圧や再充電電圧など細かな設定変更が可能なため、ご使用のバッテリーに最適な充電が可能です。

これらの製品の詳細は、AGV向けワイヤレス充電製品ページでご確認ください。

●運用方法に合わせた多様な形状
　AGVは様々な構造のものや使用方法があります。ビー・アンド・プラスでは、お客様のご要望を受け、多数の形状の製品を開発しています。

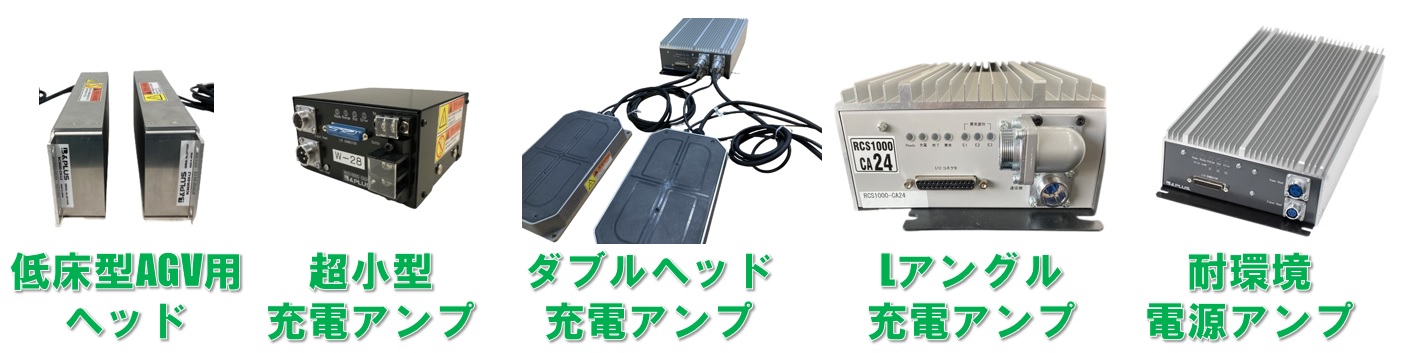

　低床型AGV用ヘッド
　　低床型AGV用にヘッドの幅を小さくしたワイヤレス充電ヘッド

　小型充電アンプ
　　AGVの小型化を支え組込みに最適な超小型のワイヤレス充電アンプ

　ダブルヘッド充電アンプ
　　AGVの停車方向を気にせず、両面にヘッドを設置可能な充電アンプ

　Lアングル充電アンプ
　　コネクタをLアングルにすることで配線のシンプル化を実現した充電アンプ

　耐環境電源アンプ
　　従来の電源アンプよりもさらに耐環境性能を向上させた電源アンプ

他にもいろいろなお客様のご要望に合わせた製品を日々開発しています。

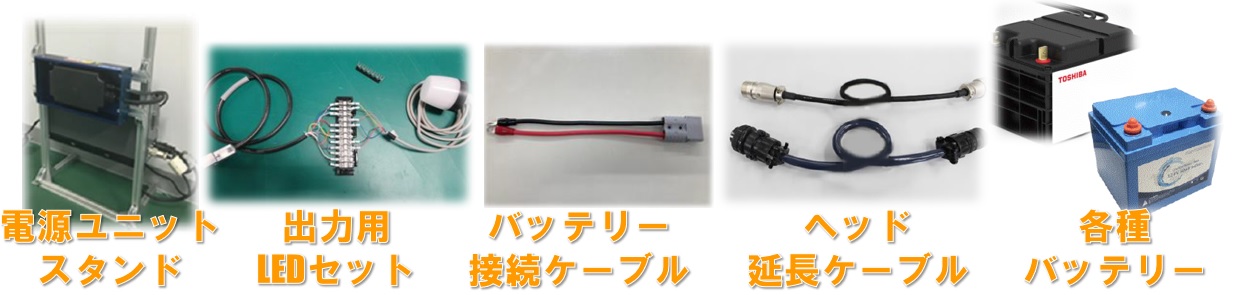

●運用を支える多数の周辺パーツ
　ワイヤレス充電システムだけでなく、設置用のスタンドやバッテリーなど周辺パーツも合わせてお客様のご要望に合わせご用意しております。



   特徴② 伝送距離は最大40mm、軸ズレは最大±20mm

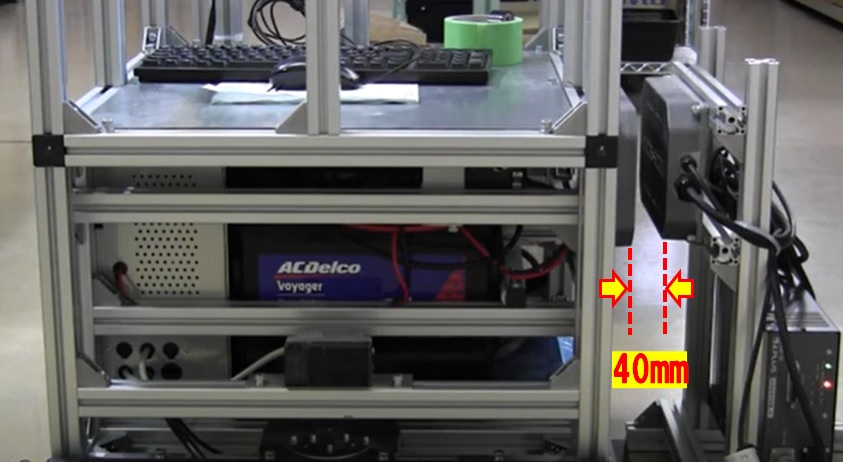

ヘッドを対向させるとワイヤレスで充電が開始されますが、そのヘッド間の伝送距離は製品により異なり、最大40mmのタイプもあります。

給電ヘッドは受電ヘッドへ電力を供給し、受電ヘッドから信号情報を受信し充電可能状態を判断しワイヤレス充電の制御を行うとともに本体LEDに状態を表示しています。

ヘッド間の自由度は、ヘッド間の距離を表す「伝送距離」とヘッドのずれを表す「軸ズレ」の２つのパラメータで表現されます。

　　　　　　  ■伝送距離(G)                                             ■軸ズレ(X・Y)

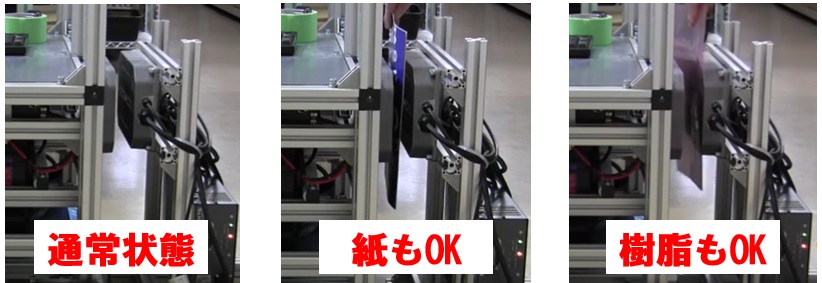

ヘッド間には、非磁性体であれば紙や樹脂などが挿入されても問題なく充電動作が可能であり、より自由な設備設計が可能となります。





 特徴 ③ ヘッドが対向すると自動で認識！充電開始がとにかく早い！

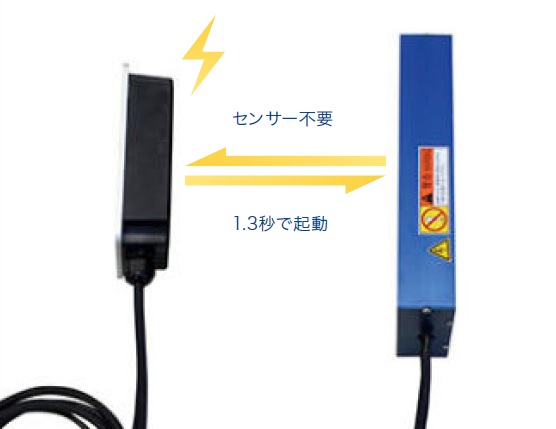

B&PLUSのワイヤレス充電システムは、ヘッドが対向するとヘッド間で通信を行い、瞬時に充電情報を確認しバッテリーの充電を開始します。 製品によって起動時間は異なりますが、RCS600では立ち上がり時間はなんと1.3秒の高速起動を実現します。 充電開始までの立ち上がりがこんなに早いのはB&PLUSだけの特徴です。


実際の立ち上がり時間を測定した動画も合わせご確認ください。

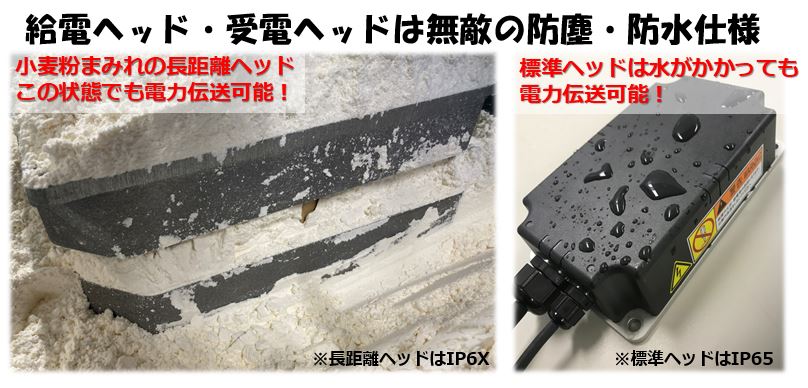

  特徴④ ヘッドは耐環境性に優れた保護構造IP65もあり！

防塵・防水性能を確保しているので、
劣悪な環境下でも長期間にわたり運用が可能です。
一体成形構造なのでメンテナンスフリーで長く安心してご使用できます！！

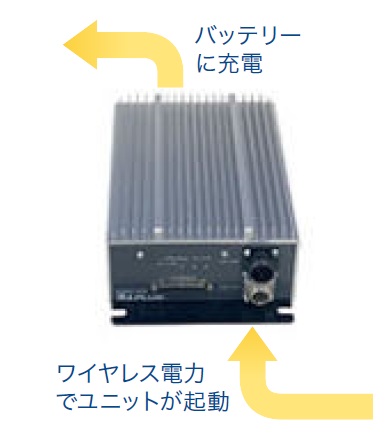

  特徴⑤ AGV側の充電ユニットはバッテリー消費ゼロ！

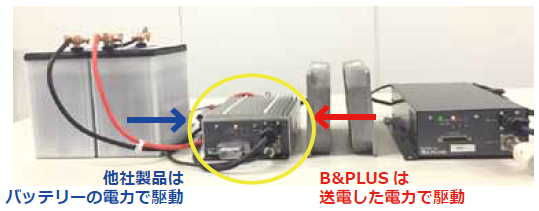

通常、AGV側に搭載されている充電装置はバッテリーからの電力を受けて起動するものですが、B&PLUSのワイヤレス充電システムは、ワイヤレスで送電された電力で駆動するため、AGV側バッテリーの電力を一切使わず動作します。 そのため、バッテリーは走行のみに特化して使用することができるため、バッテリーの電力消費を最小限に抑えることができます。



  特徴⑥ 状態LED表示機能 & 外部信号出力機能を搭載！

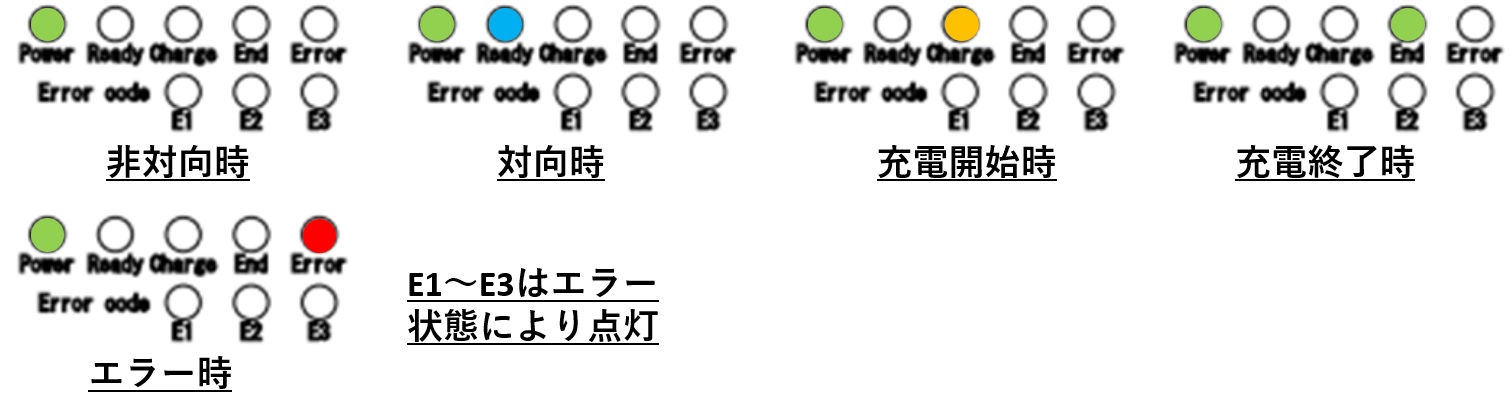

RCSシリーズでは、電源アンプ及び充電アンプそれぞれにLEDが設置されており、LED表示で状態が一目で確認可能です。

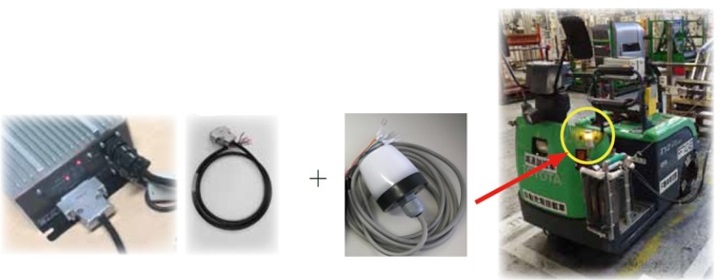

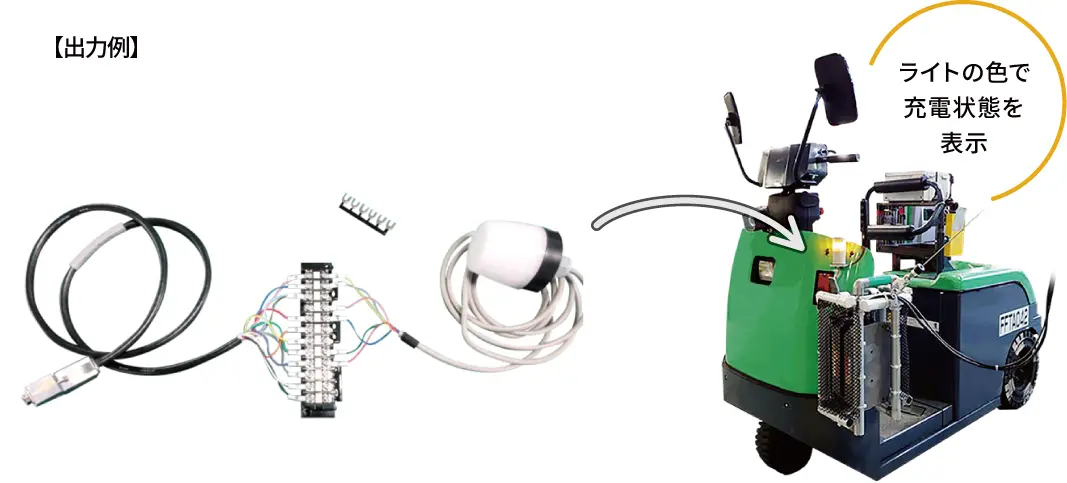

また、外部信号端子へコネクタケーブルやLEDを接続することで、充電状態やエラー発生情報を素早く確認できます。

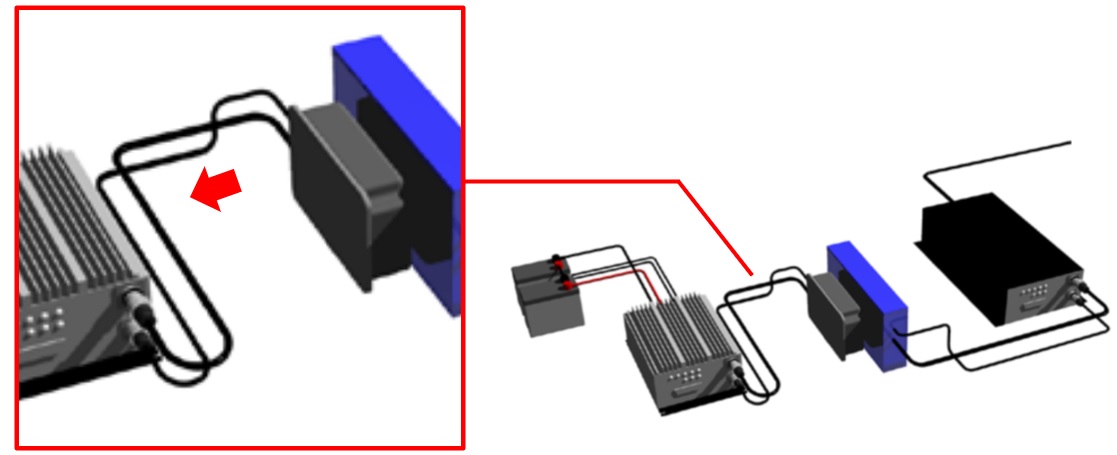

  特徴⑦ ハイパワーを伝送しているのにケーブル径が細い！


AGV向けのワイヤレス充電ではバッテリーを充電するため大きな電流がケーブルを流れるため、ケーブルを太くしある程度の発熱を前提とする製品が多く存在します。
一方、B&PLUSのRCSシリーズでは特殊な制御方式によりケーブル径が細く、発熱が少ない製品となっています。



　他社製品に比べケーブル径が細いので取り回しがしやすく、発熱が少ないため周辺機器への影響やシステム内の温度上昇を抑制することが可能です。

ケーブルの発熱実験を行った動画も公開していますのでご覧ください。

　　

•
•

お気軽にお問い合わせください！
