B&PLUS 取付ブラケット

1B&PLUS 取付ブラケット

リモートセンサやRFID製品を、設備へ取り付けやすく

B&PLUS製品の設置・固定に便利な専用取付ブラケットです。製品の形状やサイズに合わせて、7種類のラインアップからお選びいただけます。

◆

製品形状に合わせて選択

30角から90角、M18・M30円柱形状など、対象製品に合わせたブラケットを用意しています。

⚙

取付部品を付属

センサやブラケットの固定に必要なねじ、座金などを各型式に合わせて付属しています。

■

ステンレス製

各ブラケットには、SUS304またはSUS304-2Bを使用しています。

2製品ラインアップ

主な対象製品、適用形状、サイズをご確認のうえ、適した型式をお選びください。

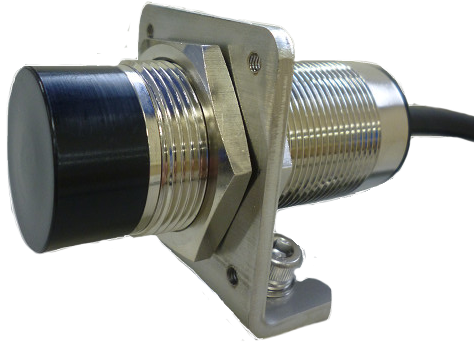

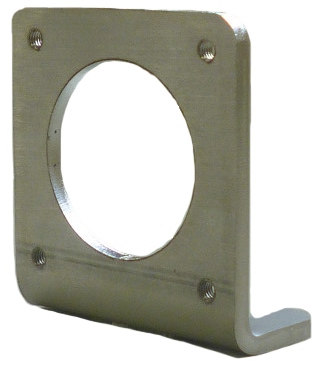

B-PLUS-BLOP-01

適用形状

45角
円柱形状 M30

対象製品

RVE-422-2-__
RVT-422-201-__
RS12_-422-PU
RPT8-300_-PU
RPE8-3000_-PU
RGPT-3005-V1215-PU
RGPE-3005-V1215_-PU
Z5-AA01_
Z5-AA03_

サイズ

W46×H50×D21mm
板厚3mm

材質

SUS304-2B

付属品

センサ固定用：M4×12 2セット
ブラケット固定用：M5×20
ばね座金・平座金付き 2セット

B-PLUS-BLOP-02

適用形状

65角

対象製品

RS32E-427_
RS32T-427_

サイズ

W65×H70×D38mm
板厚3mm

材質

SUS304-2B

付属品

センサ固定用：M4×12 2セット
ブラケット固定用：M5×20
ばね座金・平座金付き 2セット

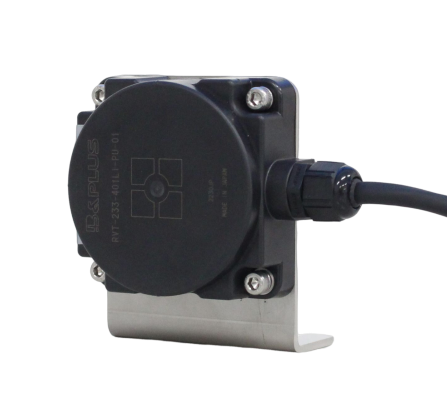

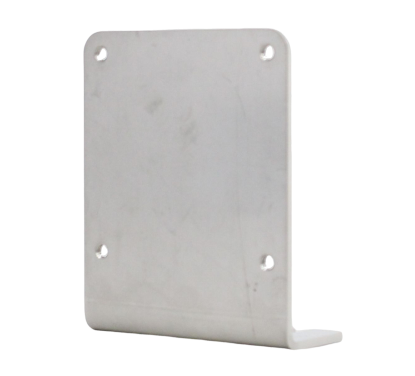

B-PLUS-BLOP-03

適用形状

80角

対象製品

RVE-210-2-__
RVE-233-2-__
RVT-210-102-__
RVT-210-502-__
RVT-233-401__
RVT-233-502LI__
RVT-233-701LI_
RP_A-8015-__
Z3-A010_-CN
Z3-R010-CN

サイズ

W80×H100×D35mm
板厚3mm

材質

SUS304-2B

付属品

センサ固定用：M5×16 4セット
ブラケット固定用：M5×20
ばね座金・平座金付き 2セット

B-PLUS-BLOP-04

適用形状

55角

対象製品

RS24T-424-PU
RS24E-424_-PU
RSH080E-422R-CN
RSH080T-422-CN
Z5-CA01_-PU
Z5-DA01_-PU

サイズ

W55×H60×D25mm
板厚3mm

材質

SUS304-2B

付属品

センサ固定用：M4×12 2セット
ブラケット固定用：M5×20
ばね座金・平座金付き 2セット

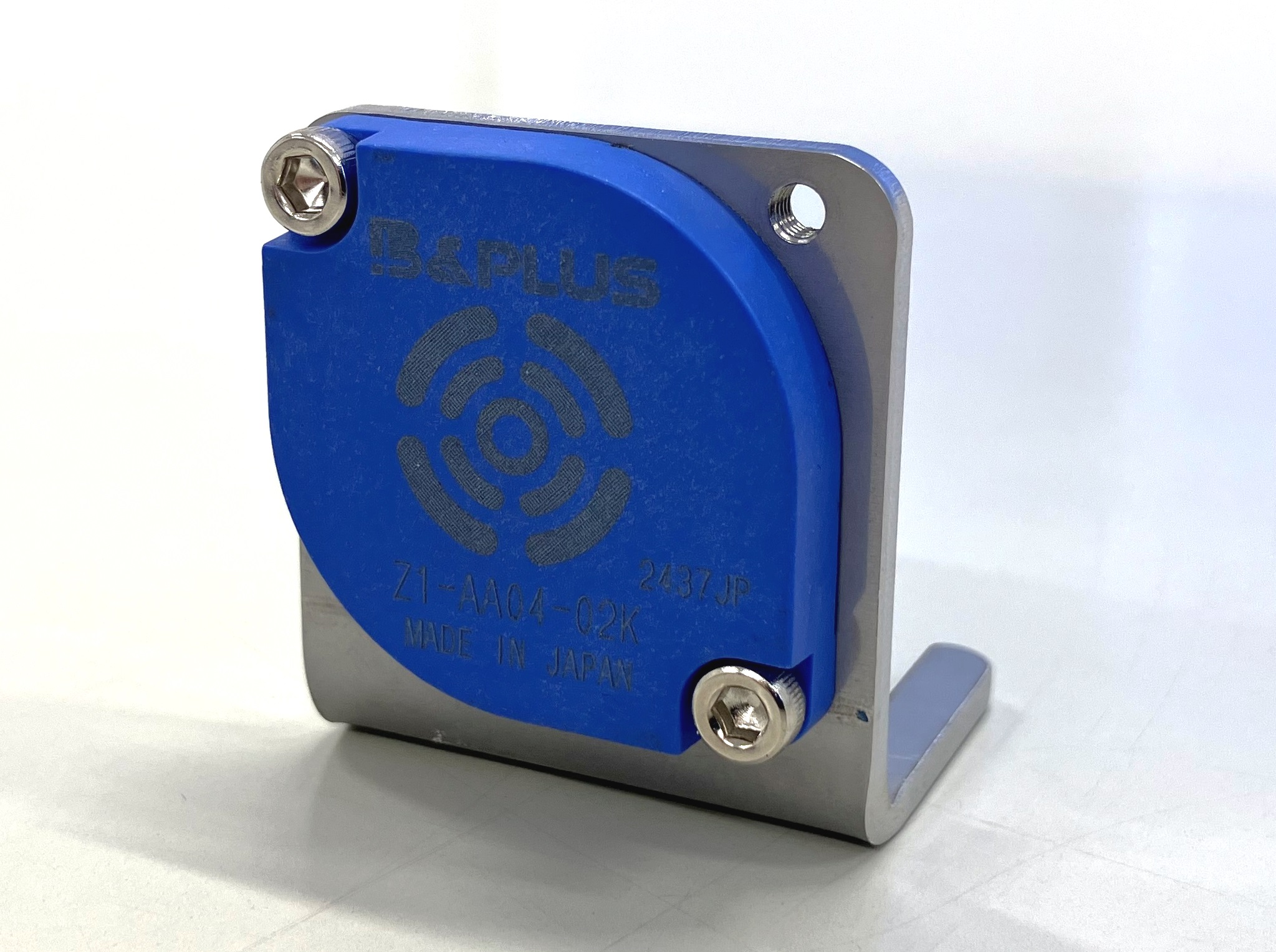

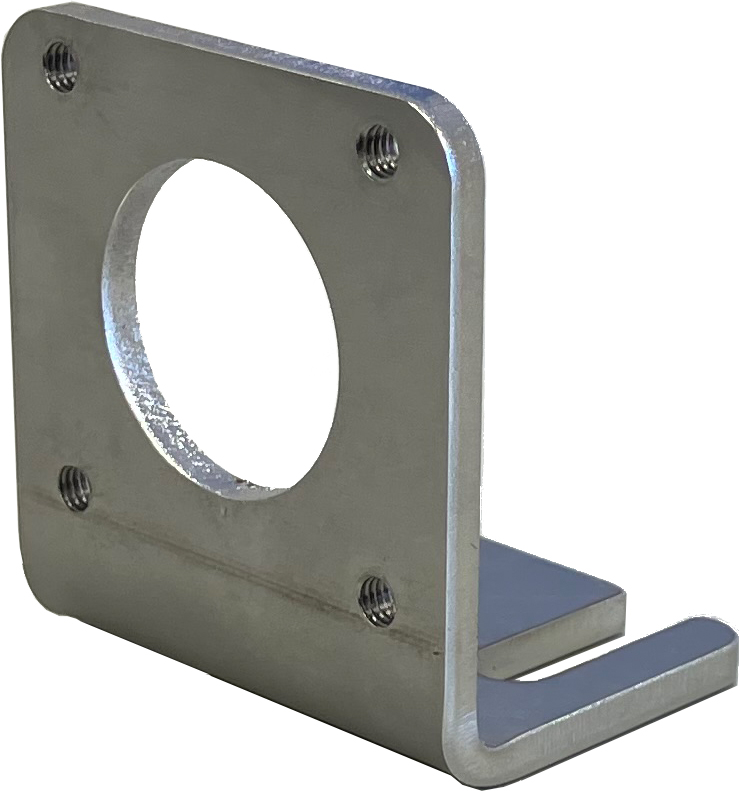

B-PLUS-BLOP-05

適用形状

30角
円柱形状 M18

対象製品

RPT-1804_-PU
RPE-1804_-PU
RPT8-1803D-PU
RPE8-1800_-PU
Z1-AA04-02K

サイズ

W34×H37×D26mm
板厚3mm

材質

SUS304-2B

付属品

センサ固定用：M3×8 2セット
ブラケット固定用：M5×20
ばね座金・平座金付き 2セット

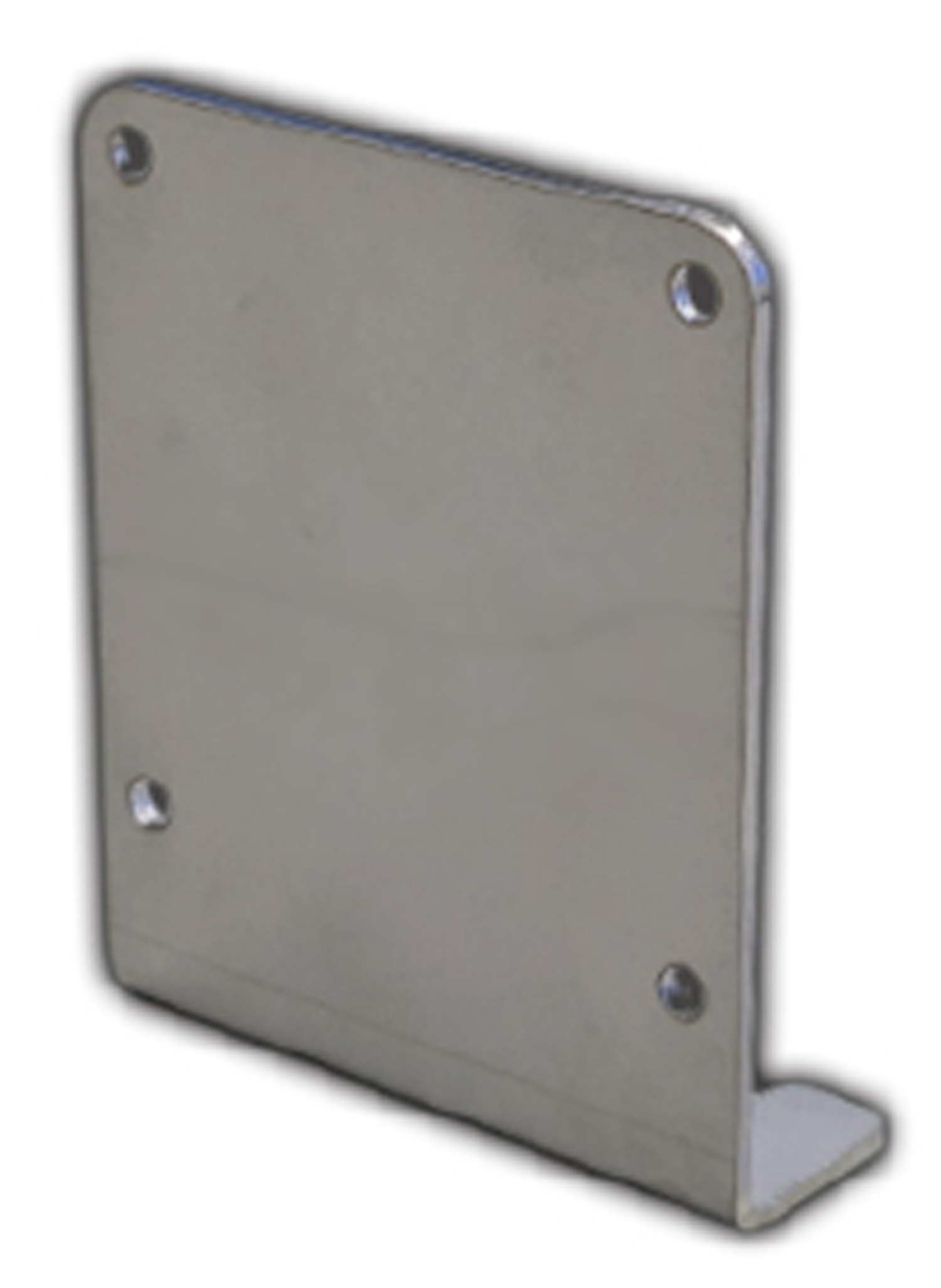

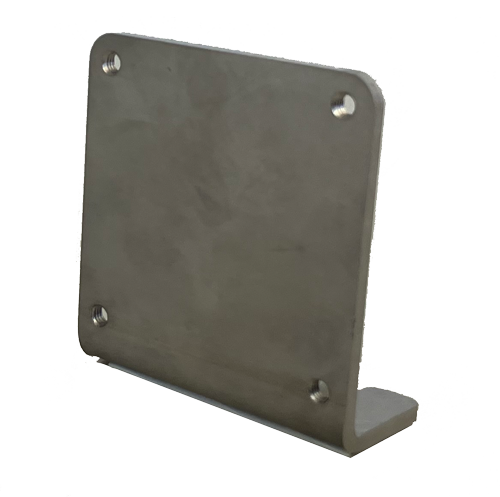

B-PLUS-BLOP-06

適用形状

90角

対象製品

RVT-211-22
RVE-211-22
RGPT/RGPE-9012
RHPT8/RHPE8-8010
RCD11T/RCD11E-211 等

サイズ

W90×H110×D30mm
板厚3mm

材質

SUS304

付属品

センサ固定用：M5×16 6個（ワッシャー付き）
M5フランジナット 4個（セレート付き）

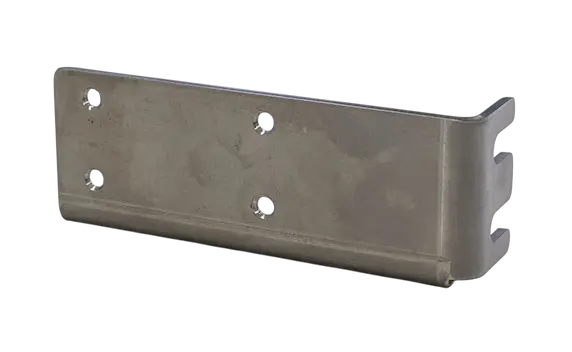

B-PLUS-BLOP-07

対象製品

Z5-EA05N-__
Z5-EA05P-__
Z5-EA05P-FCC-02
RPT-F0D-PU-01
RPE-F0N-PU-02
RPE-F0P-PU-02

サイズ

W80×H30×D18mm
板厚2mm

材質

SUS304

付属品

センサ固定用：M4×12 2セット
ブラケット固定用：M5×20
ばね座金・平座金付き 2セット
