3kW / 6kW WIRELESS CHARGING

大型AGV・電動フォークリフトを 最大6kWで充電

大容量バッテリーを搭載した車両の充電をワイヤレス化。
ケーブルや充電コネクタを接続せず、車両の停止時間を使って自動充電できます。

6kW最大出力
100A最大電流
60mm最大伝送距離

CHARGING CHALLENGES

大型車両の充電を、もっと自動化したい

大容量バッテリーを搭載した車両では、充電能力が運用の制約になることがあります。
3kW・6kWの高出力システムが、次のような課題に対応します。

ISSUE 01

充電時間を短くしたい

大容量バッテリーへ、限られた停止時間でより多く充電したい。

ISSUE 02

接続作業をなくしたい

作業者による充電コネクタの接続・取り外しを不要にしたい。

ISSUE 03

停止時間を活用したい

荷役や工程待ちなど、短い停止時間を充電に使いたい。

ISSUE 04

大型車両を自動充電したい

大型AGV、AMR、電動フォークリフトなどへ組み込みたい。

APPLICATIONS

こんな車両に使えます

車両側に受電部、設備側に給電部を設置し、停止位置でワイヤレス充電します。

大型AGV

大型AMR

電動フォークリフト

特殊EV

その他のバッテリーを搭載した車両にも使用可能です。

OPERATION CHANGE

停止している時間を「充電時間」に

高出力化により、運用中に発生する待機時間や休止時間を利用して充電できます。

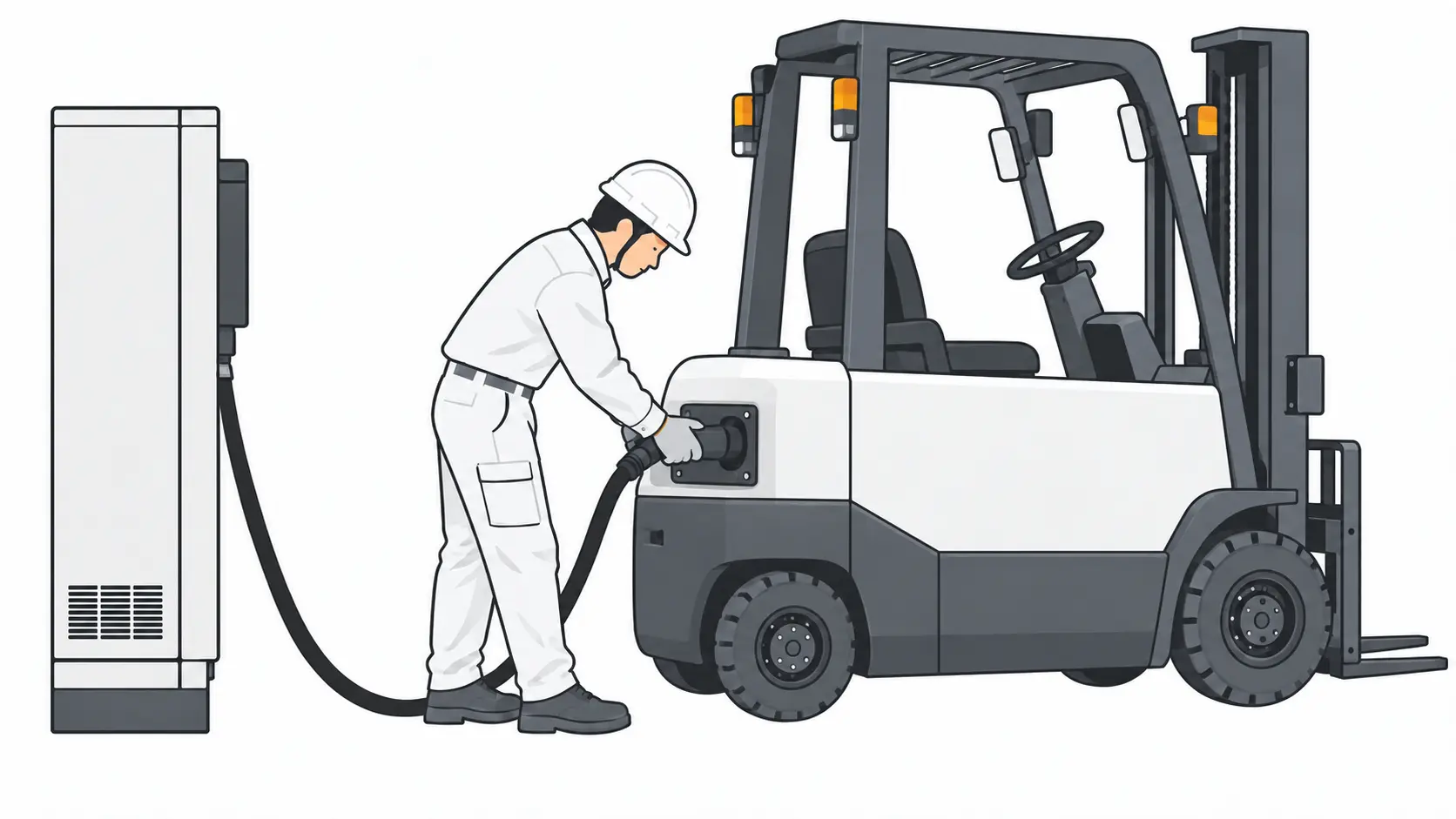

従来の充電イメージ

充電のために運用を止める

決められた場所でコネクタを接続し、
充電完了まで車両を停止。

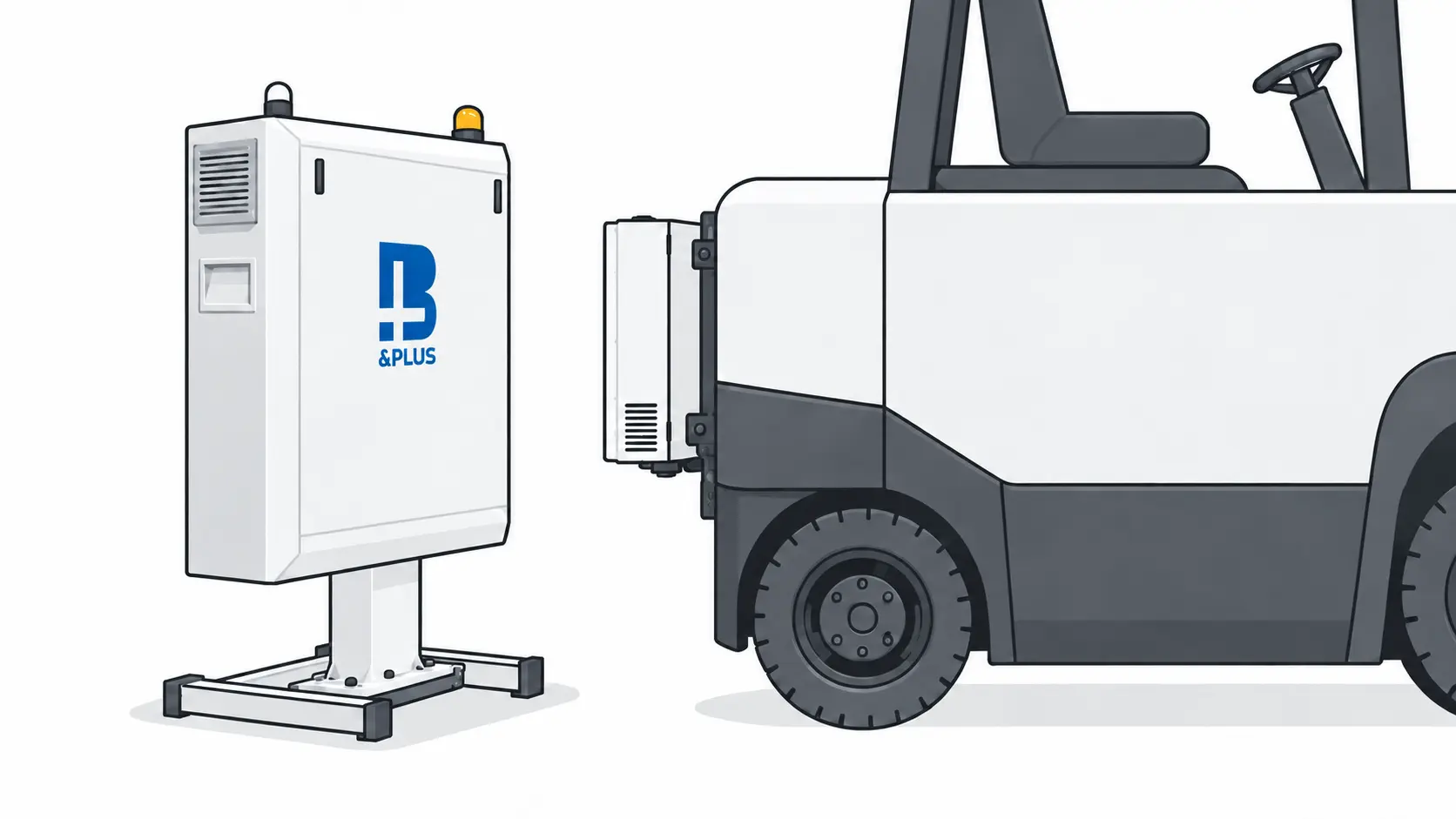

高出力ワイヤレス充電

運用中の停止時間に自動充電

車両が停止したタイミングで充電し、
その後の走行へ移行。

荷物の積み下ろし 駐車ステーション 工程間の停止 休憩時間

PRODUCTS & SPECIFICATIONS

3kW・6kW 製品　仕様

対象車両、バッテリー仕様、搭載方法をまとめて比較できます。

48V系バッテリー向け

3kW

RCSH3000シリーズ

大型AGV・AMRの自動充電に

充電方式CCCV（定電流・定電圧）

最大出力3kW

最大電圧・電流58V・60A

対応バッテリー48V系

バッテリー種類鉛蓄電池／リチウムイオン電池

伝送距離20～45mm

軸ズレ±40mm

主な特長IP65薄型ヘッド

24V系・48V系バッテリー向け

6kW

RCSH6000シリーズ

電動フォークリフト・大型車両の充電に

充電方式CCCV（定電流・定電圧）

最大出力6kW
24Vバッテリー充電時は最大2.4kW

最大電圧・電流DC60V・100A

対応バッテリー24V系／48V系

バッテリー種類鉛蓄電池／リチウムイオン電池

伝送距離20～60mm
推奨20～40mm

軸ズレ±30mm

主な特長ヘッド・アンプ一体型

車両・バッテリー仕様から
必要な充電出力を確認できます

バッテリー仕様、稼働時間、停止時間などをもとに、、無料の運用シミュレーションを行っています。
3kW・6kWを含めた充電システムをご検討いただけます。
