RS04T-F1-PU-01

TOP > 製品紹介 > リモートシステム > リモートセンサシステム > 出力部/PNP/1点伝送/距離0…1mm
  • 伝送部/4点伝送/距離0…3mm


直流3線式仕様/コンパクト形状

伝送部/4点伝送/距離0…3mm

供給電圧:12V
供給電流:60mA
信号の種類:スイッチ信号(ON/OFF)
仕様ダウンロード
以下のデータダウンロードにはユーザー登録が必要です。まだお済みでない方はご登録お願いします。   ユーザー登録
ユーザーズガイド
User's guide
  CAD Files

製品仕様

型式

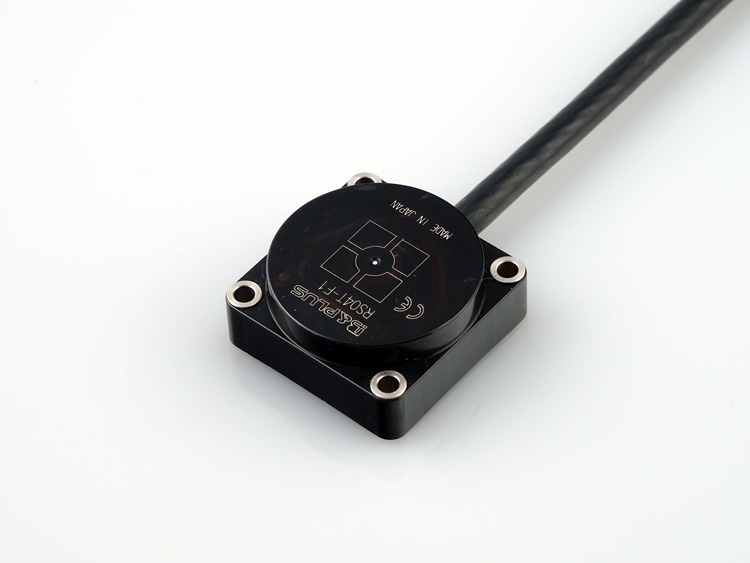

RS04T-F1-PU-01

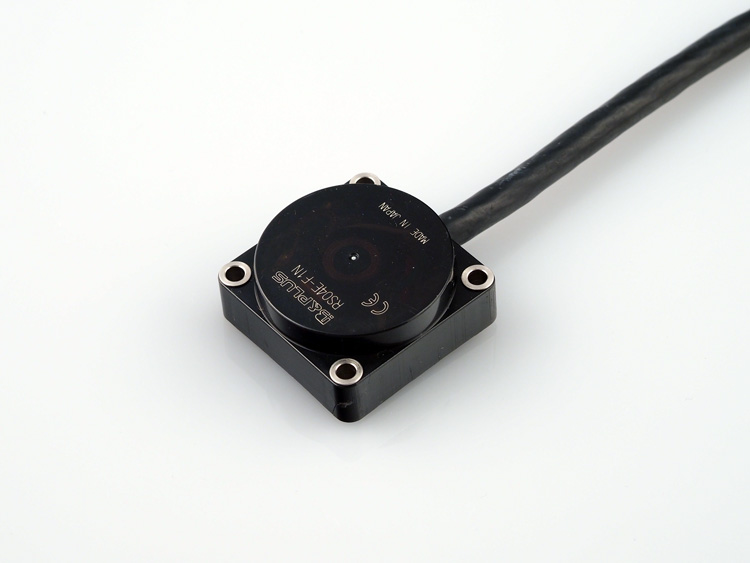

  型式 NPN RS04E-F1N-PU-02
  型式 PNP RS04E-F1P-PU-02
ドライブ電圧 12V ± 1.5V DC   電源電圧

24V DC±10%(リップル含む)

ドライブ電流 ≦60mA   消費電流 ≦200mA
入力信号点数 4点   出力信号点数 4点+1点(インゾーン)
伝送距離 0...3mm / 0...2mm   負荷電流 ≦50mA/1出力
許容軸ズレ ±2mm / ±1mm   応答周波数 60Hz
ドライブ電流 ≦30mA / ≦60mA   LED表示 ステータス表示(緑)/インゾーン表示(橙)
使用周囲温度 0..+50℃   使用周囲温度 0...+50℃
保護構造 IP67   保護構造 IP67
接続ケーブル PUR /φ6.3 ,7x0.259mm2   接続ケーブル PUR /φ6.3 ,7x0.259mm2
ケース材質 ABS   ケース材質 ABS
重量 本体25g + ケーブル60gx1m   重量 本体25g + ケーブル60gx2m
備考     備考

使用可能なセンサ


電源電圧 12V DC
接続するセンサの総消費電流

≦60mA

残留電圧 ≦3.5V
負荷電流 ---

設置条件

設置条件
型式 A B C
RS04T-F1-PU-01 20mm 15mm 110mm
RS04E-F1N-PU-02
RS04E-F1P-PU-02
