RSE-0801P-PU

TOP > 製品紹介 > リモートシステム > リモートセンサシステム > 伝送部/1点伝送/距離0…1mm
  • 出力部/PNP/1点伝送/距離0…1mm


直流2線式仕様/M8

出力部/PNP/1点伝送/距離0…1mm

供給電圧:12V
供給電流:有接点用(微小負荷)
信号の種類:スイッチ信号(ON/OFF)
仕様ダウンロード
以下のデータダウンロードにはユーザー登録が必要です。まだお済みでない方はご登録お願いします。   ユーザー登録
ユーザーズガイド
User's guide


製品仕様

接続 ケーブル接続   接続 ケーブル接続
型式

RST-0801-PU-01

  型式 NPN RSE-0801N-PU-02
  型式 PNP RSE-0801P-PU-02
鉄への取付 シールドA   鉄への取付 シールドA
使用可能センサ 有接点スイッチ(微小負荷タイプLED無)   出力機能 A接点(N.O.)、NPNまたはPNP
入力信号点数 1点   定格電圧 12...24V DC
伝送距離 0...1mm   消費電流 ≦13mA
軸ズレ ±0.5mm   出力信号点数 1点
使用周囲温度 0...+50℃   漏れ電流 ≦0.08mA
保護構造 IP67   電圧降下 ≦1.5V
接続ケーブル PUR /φ3.3 ,2x0.14mm2   使用周囲温度 0...+50℃
ケース材質 真鍮ニッケルメッキ   保護構造 IP67
重量 本体15g + ケーブル10gx1m   接続ケーブル PUR /φ3.4 ,3x0.14mm2
      ケース材質 真鍮ニッケルメッキ
      重量 本体15g + ケーブル10gx2m

使用可能なセンサ


本リモートセンサは微小負荷タイプの直流2線式有接点スイッチ(LEDなし)専用です。

伝送領域図

伝送領域図

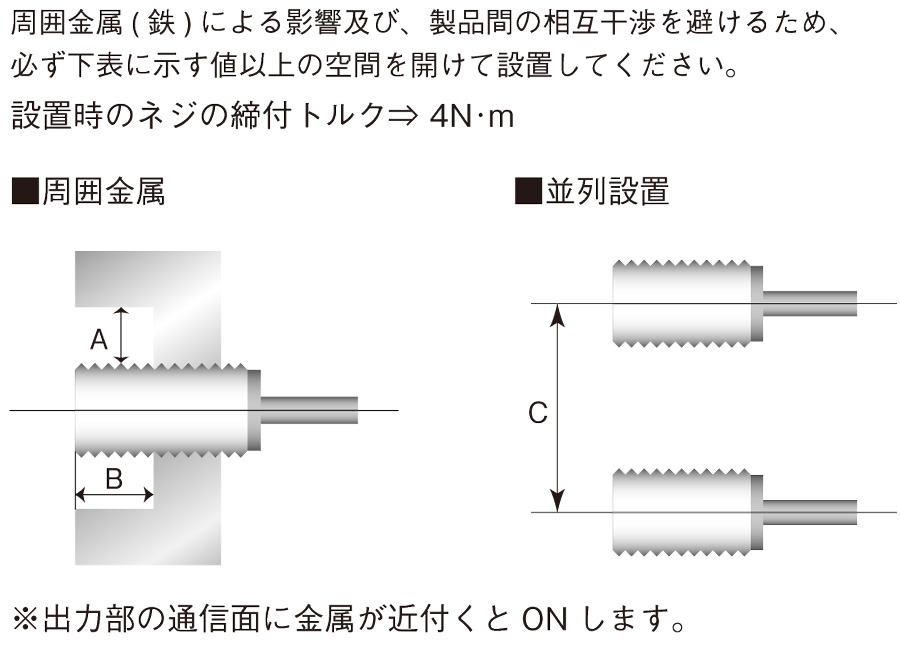

設置条件

設置条件
型式 A B C
RST-0801-PU-01 0mm 0mm 15mm
RSE-0801N-PU-02
RSE-0801P-PU-02
