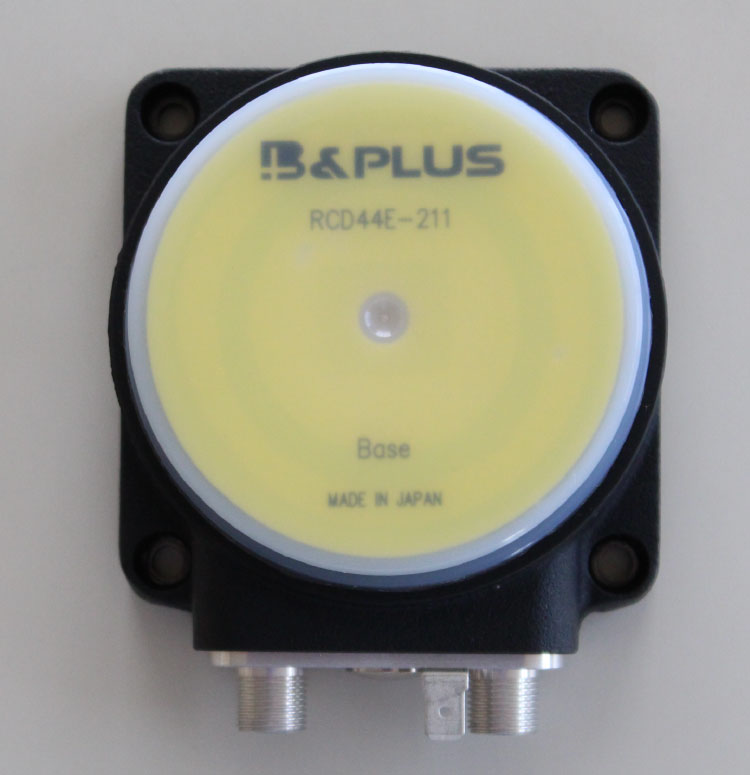

ベース部

RCD44E-211-PBC

PROFIBUS-DP仕様

信号の種類：PROFIBUS

以下のデータダウンロードにはユーザー登録が必要です。まだお済みでない方はご登録お願いします。

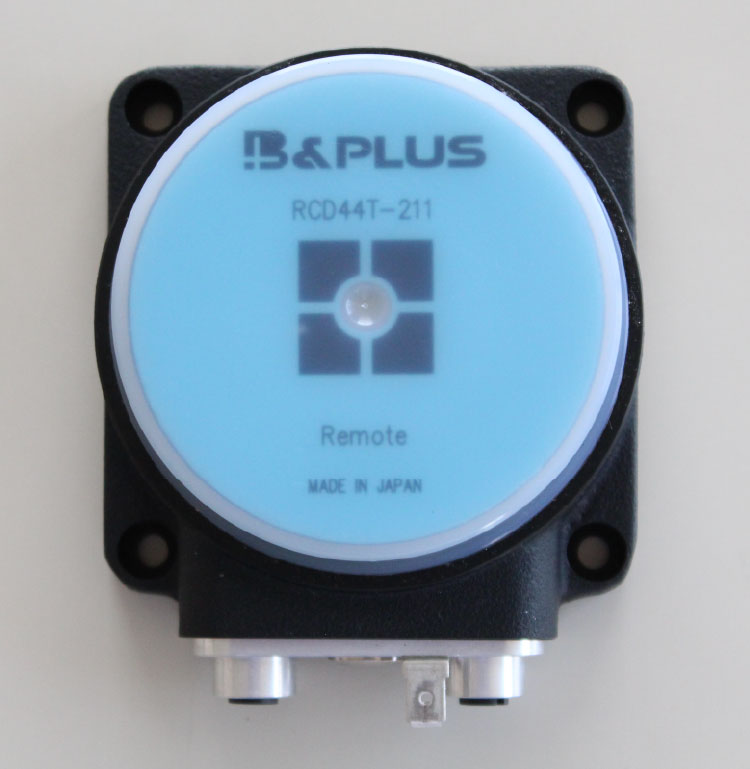

型式	RCD44T-211-PBC	型式	RCD44E-211-PBC
出力電圧	24V ± 1.5V DC	電源電圧	24V DC±5%（リップル含む）
出力電流	≦2A	消費電流	≦3A
伝送距離	3...5mm	伝送信号	PROFIBUS-DP
許容軸ズレ	±4mm	伝送速度	1.5M bps
使用周囲温度	0..+50℃	起動時間	≦2秒　※２
保護構造	IP67	データ遅延時間	3Tbit
接続用本体側コネクタ	信号：M12/5pinメス　B-コーディング電源：M12/4pinメス　A-コーディング	遅延時間ジッタ	Max.1/4bit
材質/本体ケース	アルミ+アルマイト処理（金属部）	接続用本体側コネクタ	信号：M12/5pinオス　B-コーディング電源：M12/4pinオス　A-コーディング
材質/伝送面	PA12（樹脂部）	材質/本体ケース	アルミ+アルマイト処理（金属部）
終端抵抗	内蔵	材質/伝送面	PA12（樹脂部）
重量	700g	重量	700ｇ
同梱品	フェライトコアクランプ※１（灰色x2,白色x1）	終端抵抗	内蔵
		同梱品	フェライトコアクランプ※１（灰色x2,白色x1）

※１　CE適合のため、フェライトコアクランプは必ず取付けてください。

※２　リモート部とベース部が伝送可能な領域で通電されてから、非接触での信号伝送が可能になるまでの
　　　時間を示します。PROFIBUS-DPとしての通信成立までの時間はシステム構成により異なります。
