5/8/10 ビットシステム（推奨品！ポカよけ識別に最適。簡単ID）

★簡単・確実な識別を実現する！！！！！

  • IDタグを識別したい治具・型に張り付けるだけ！簡単！
  • IDリーダを近づけるだけデータをパラレル出力！
  • 配線簡単！バラ線を入力ユニットに入れるだけ！
  • 従来のIDと違い、コントローラもプログラムも不要！
  • 書き込みはIDライタで簡単書き込み！
  • 最大1024個の識別が可能！
電磁結合方式RFID
製品詳細ページヘ





★こんなお客様に最適です！！★

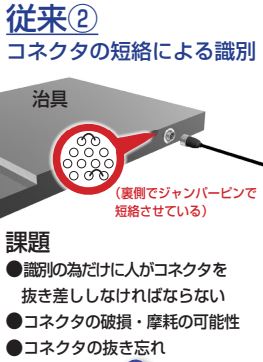

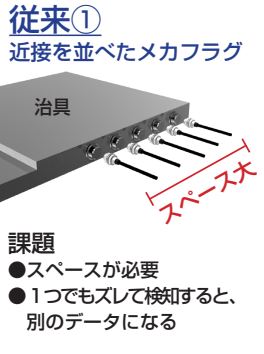

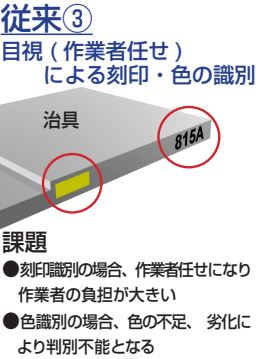

置き換えの提案ご提案ご提案

●メリット



  • タグをはりつけるだけで省スペース
  • 誤ったデータ読み込みを防止
  • 機械的接点がないのでメンテ向上
  • IP67による防水防塵構造

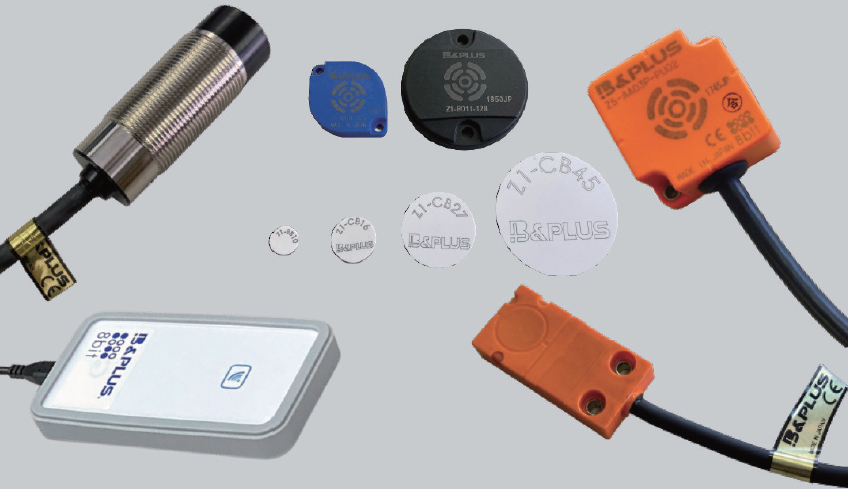

★構成イメージ（コントローラレスのバラ線接続！）
簡単ID



★簡単ID　8ビットシステムのウェビナー動画はこちら！！！

  •
  • 治具・金型識別をローコスト、簡単に設置ができます！！
  • 配線をして、タグとの位置合わせをするだけで最大1024通りの識別を可能とします！





★導入事例のご紹介



5ビットの事例紹介動画になります。ご覧ください！

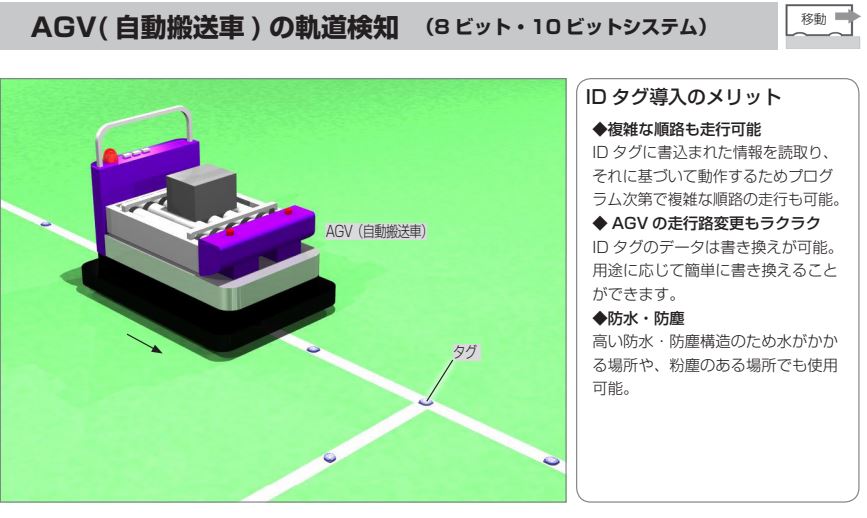

●AGVの軌道検知



位置確認可能！

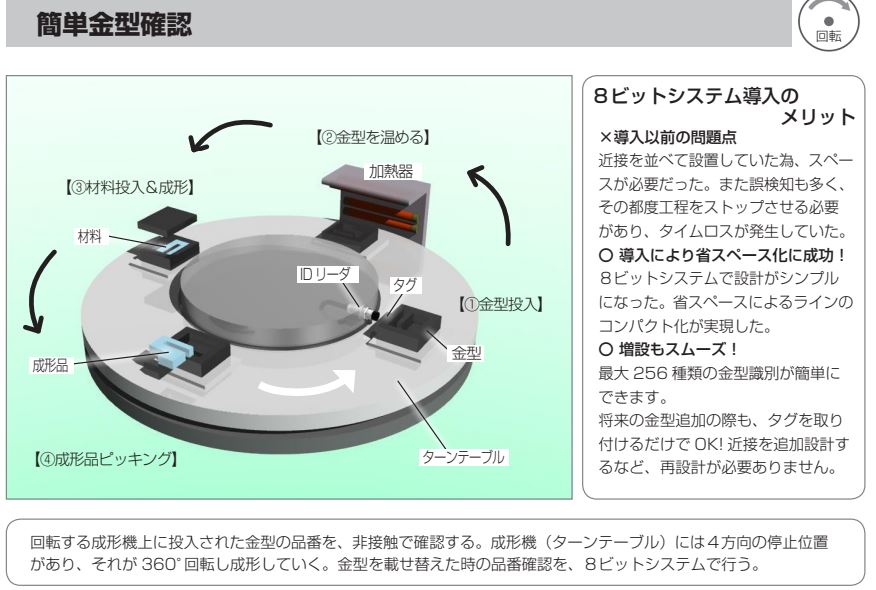

●回転テーブルの金型



金型判別！

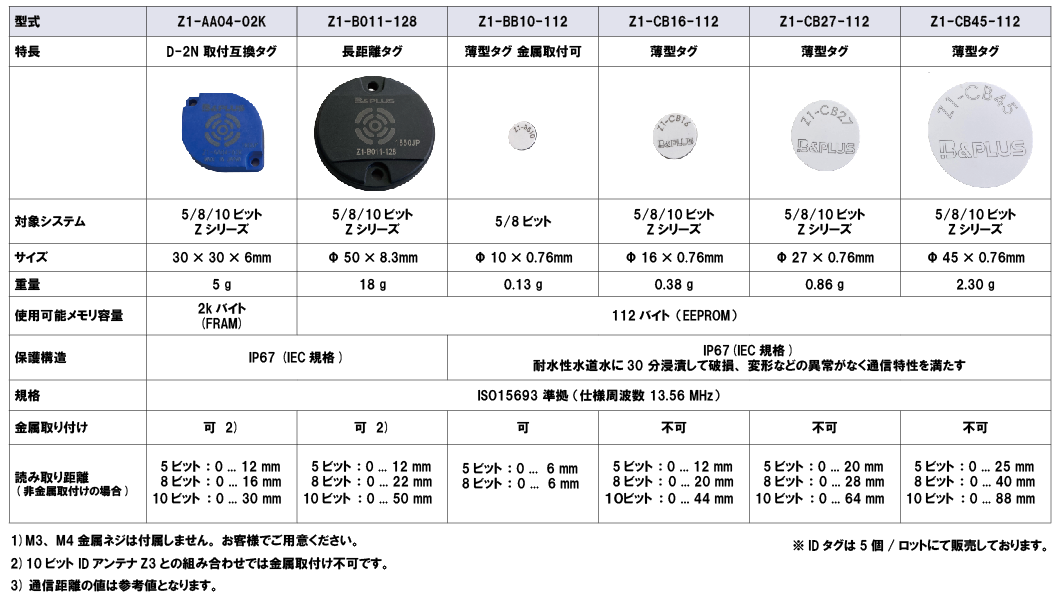

★製品仕様

IDタグ

タグ



型　式サイズメモリ容量メモリ媒体金属への取付準拠規格特長
Z1-EA02-128 φ9.5ｘ2.7 112バイト EEPROM 取付可
埋込不可		 ISO15693 セラミックタグ
Z1-FA01-128 φ16ｘ0.9 不可 フレキシブルタグ
Z1-EC02-128 φ26ｘ3.4 取付可
埋込不可		 セラミックタグ
Z1-B011-128 φ50ｘ8.3 取付可
埋込不可		 長距離タグ
Z1-AA04-02K 30x30x6 2Kバイト FRAM 取付可
埋込不可		 大容量

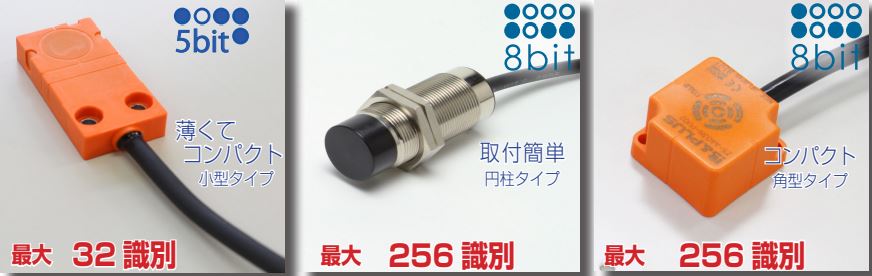

IDリーダ

5ビット8ビットアンテナ



型　式サイズ出力タイプ適合IDタグ備考
Z5-EA05N-_ _ 角型 50x10x25 NPN出力

Z1-EA02-128
Z1-FA01-128
Z1-EC02-128
Z1-B011-128
Z1-FB01-128
Z1-AA04-02K(5ビットのみ）

 IDタグから5ビットのデータを
読取り、パラレル出力
Z5-EA05P-_ _ PNP出力
Z5-AA01N-_ _ 円柱型 M30x74.5 NPN出力 IDタグから8ビットのデータを
読取り、パラレル出力
Z5-AA01P-_ _ PNP出力
Z5-AA03N-_ _ 角型 45x45x25 NPN出力
Z5-AA03P-_ _ PNP出力

IDリーダユニット

アンテナ画像



型　式サイズ出力タイプ適合IDタグ備　考
Z5-CA01N-PU_ _ 角型
120x72x20		 8ビット/NPN出力 Z3-A010-CNと
組み合わせて使用		  伝送距離が長い
Z5-CA01P-PU_ _ 8ビット/PNP出力
Z5-DA01N-PU_ _ 10ビット/NPN出力
Z5-DA01P-PU_ _ 10ビット/PNP出力

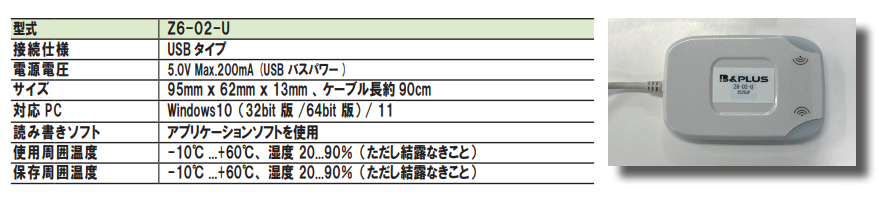

IDリーダライタ

書き込みユニット





型　式

サイズ出力タイプ適合IDタグ備　考

Z6-01-U		 角型
120x72x20
USB		 Z1-EA02-128
Z1-FA01-128
Z1-EC02-128
Z1-FB01-128
Z1-B011-128
Z1-AA04-2K		 IDタグにおいて、5/8/10ビットのデータの
読み書きを行う。



書き込みは簡単3ステップ！動画でご確認いただけます！
