リモートセンサシステム

ワイヤレス給電と検出信号伝送システム

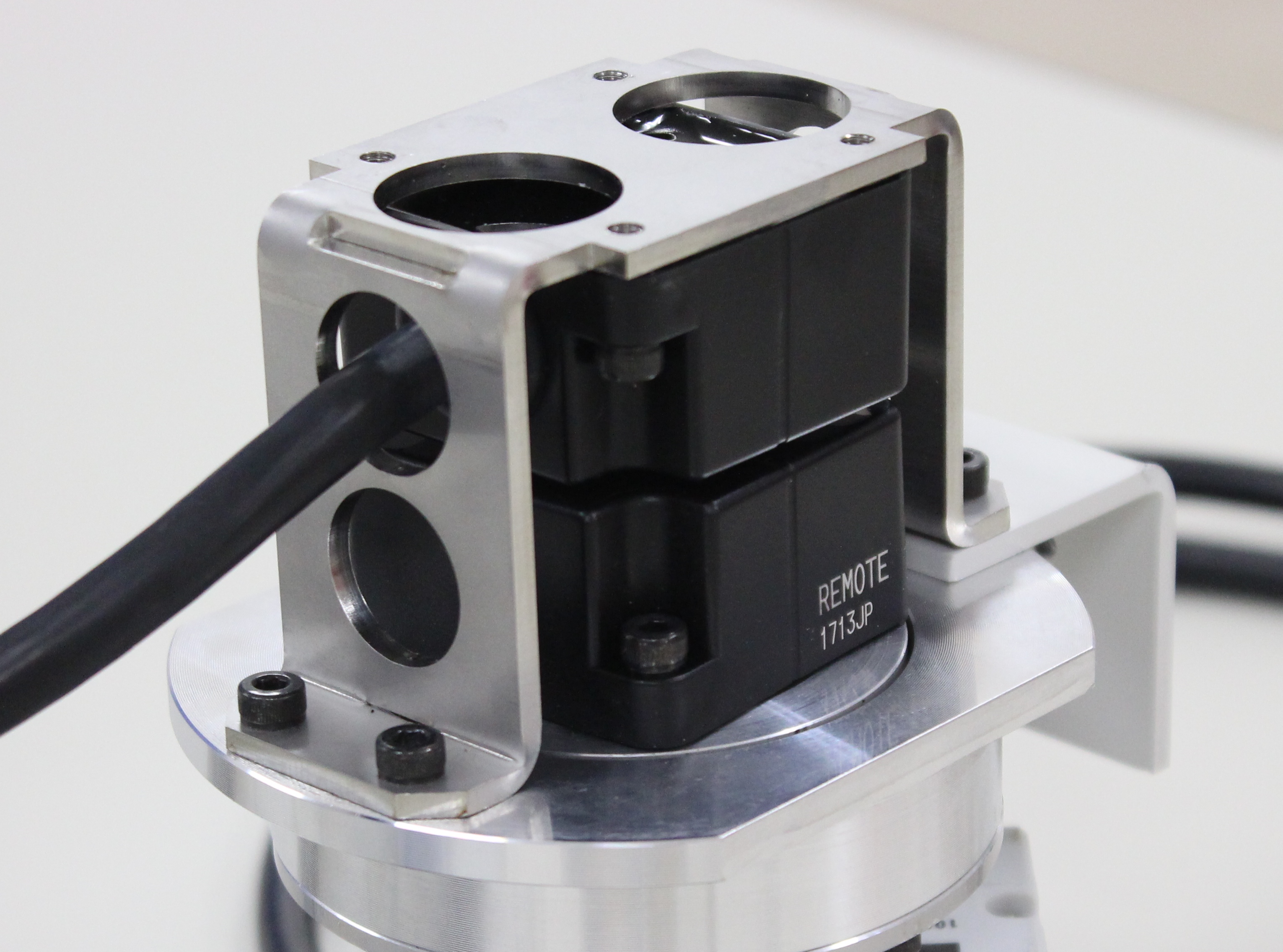

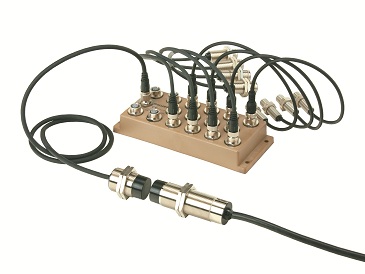

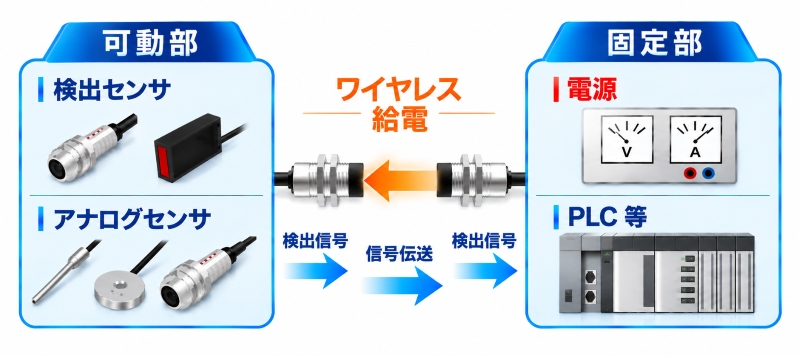

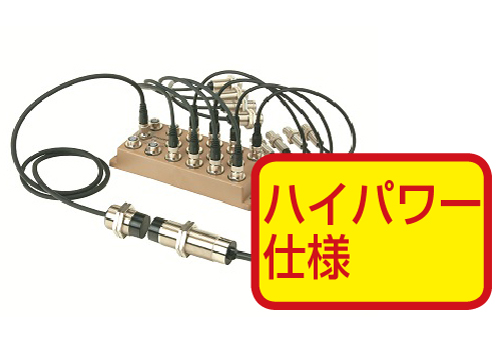

リモートセンサシステムとは電力と信号(入力)をワイヤレスで伝送できるシステムです。可動部の近接センサや光電センサ、アナログセンサなどを接続し非接触化が可能になります。コネクタの接点不良やピン折れトラブル、ケーブル断線などを改善できます。

★こんなお客様に最適です★

ワイヤレス給電の特徴

導入事例動画

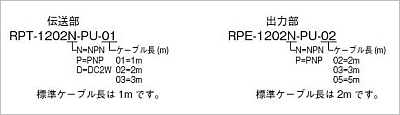

製品仕様

スイッチ信号

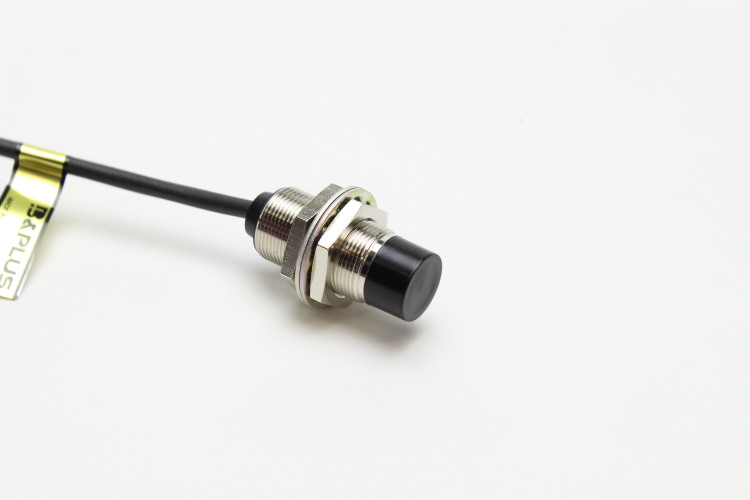

直流3線式仕様

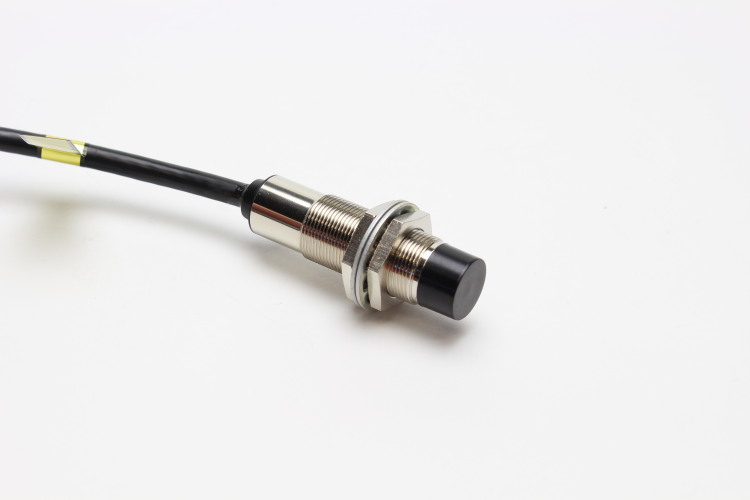

	直流３線式仕様

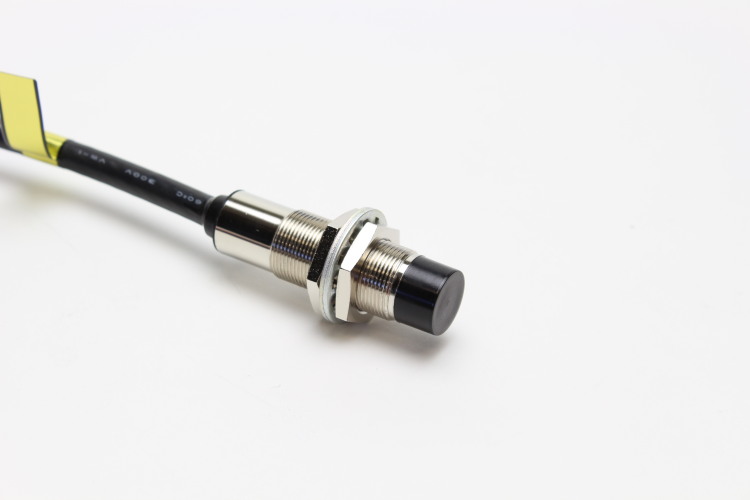

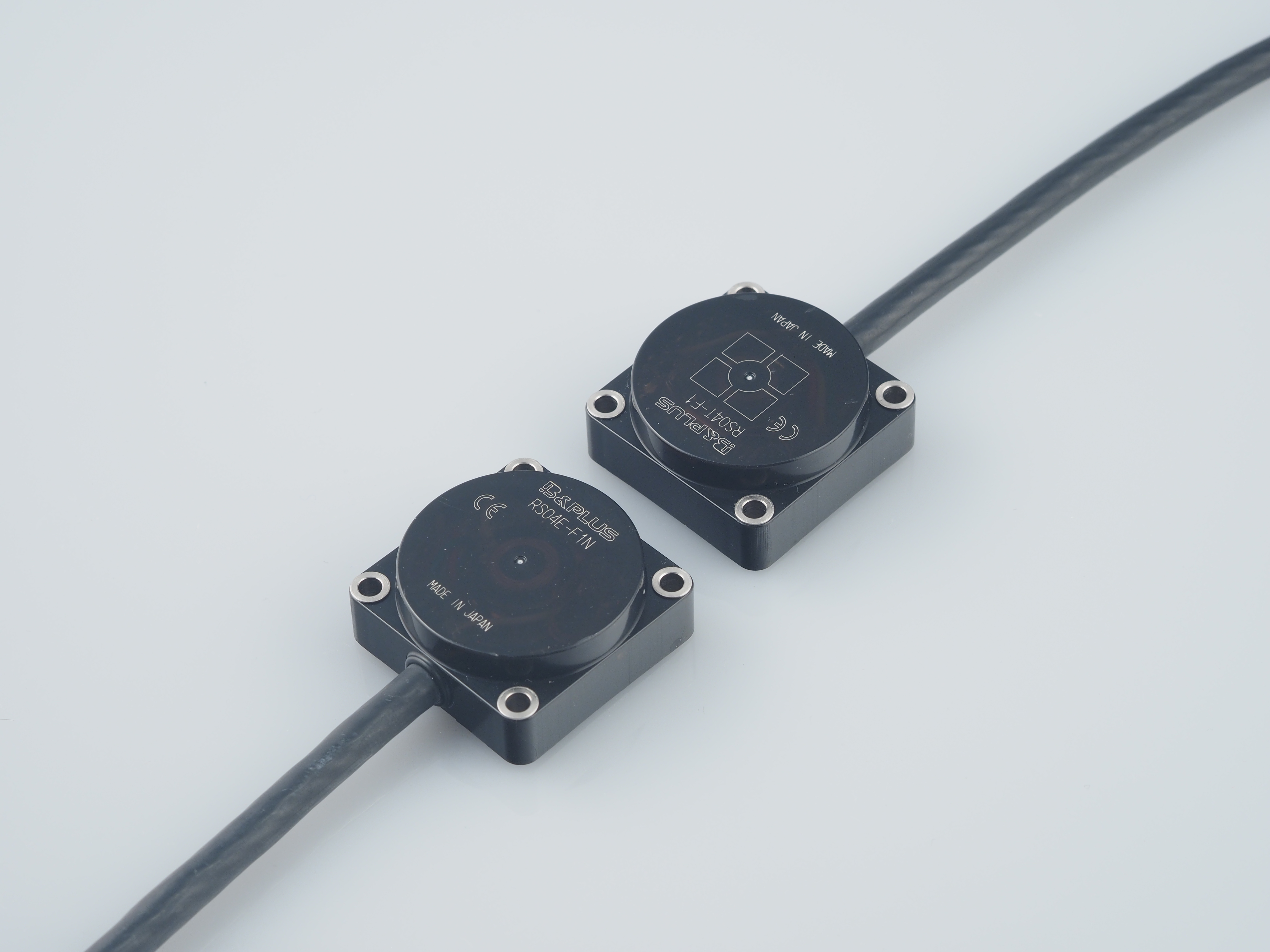

型式	RPT-1804 RPE-1804	RPT-3008 RPE-3008	RPTA-1803 RPEA-1803	RPTA-3005 RPEA-3005	RS04T-F1 RS04E-F1N
信号点数	1	1	4	4	4
最大伝送距離	4ｍｍ	8ｍｍ	3ｍｍ	5ｍｍ	3ｍｍ
伝送面サイズ	M18	M30	M18	M30	35 x 35
パワー	12V/30ｍA	12V/30ｍA	12V/30ｍA	12V/40ｍA	12V/60ｍA

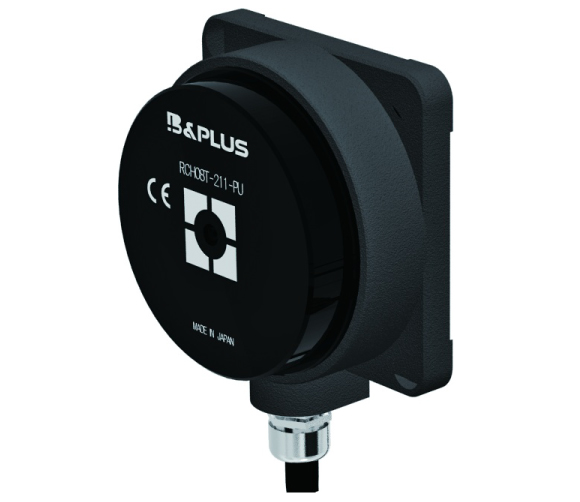

	直流３線式仕様

型式	RGPT-3005 RGPE-3005	RPTA-8015 RPEA-8015	RGPT-9012 RGPE-9012	RPT8-TSLOT RPE8-TSLOT	RS08T-L01 RS08E-L02
信号点数	8	8	8	8	8
最大伝送距離	5ｍｍ	22ｍｍ	12ｍｍ	5ｍｍ	6ｍｍ
伝送面サイズ	M30	80 x 80 mm	90 x 90 mm	40 x 40 mm	RS08T:30x30x110mm RS08E:30x30x300mm
パワー	12V/150ｍA	12V/100ｍA	24V/300ｍA	12V/150ｍA	12V/200ｍA

	直流３線式仕様

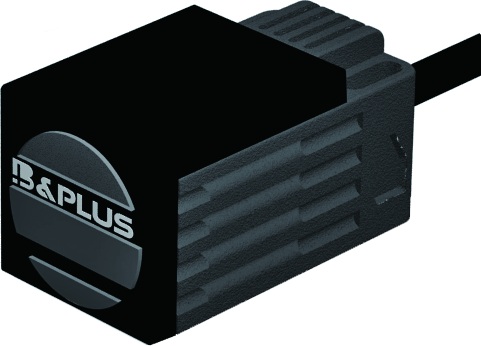

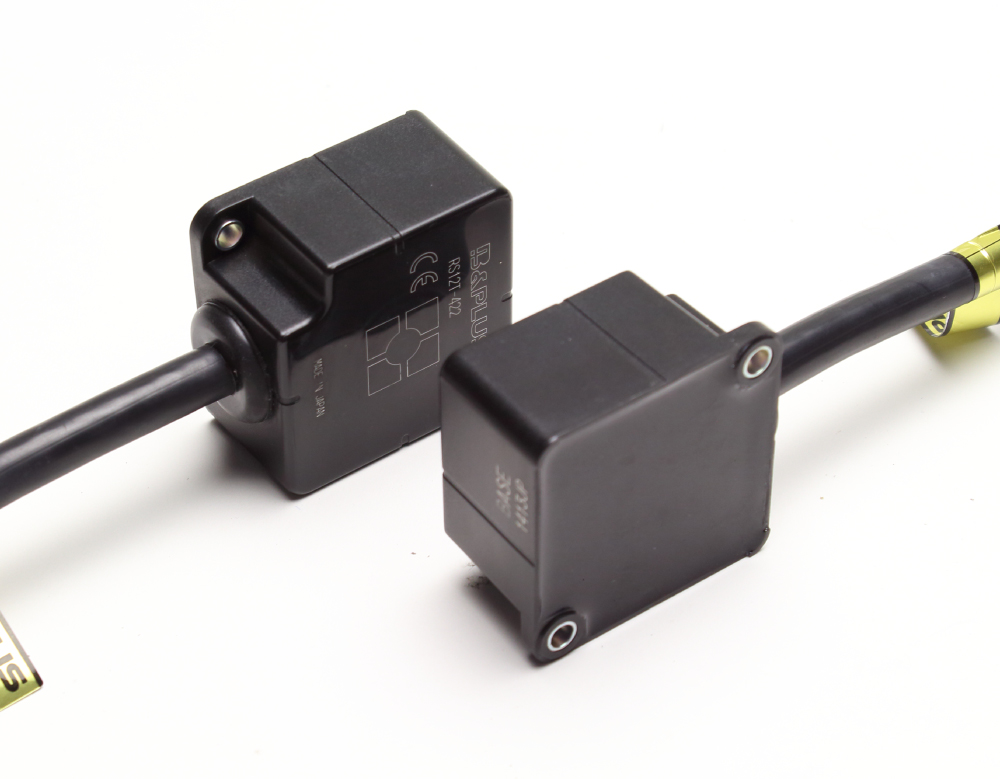

型式	RGPT-4008 RGPE-4008	RS12T-422 RS12E-422	RS12TA-422 RS12EA-422	RS12T-422 RS12E-422	RS12-422N-ASET RS12-422P-ASET
信号点数	8	12	12	12	12
最大伝送距離	8ｍｍ	5ｍｍ	3ｍｍ	5mm	5mm
伝送面サイズ	40 x 40 mm	45 x 45 mm	45 x 45 mm	45 x 45 mm	45 x 45 mm
パワー	12V/200ｍA	12V/230ｍA	24V/1A	12V/150mA	12V/150mA
備考				直流2線式にも対応	直流2線式にも対応

	直流３線式仕様

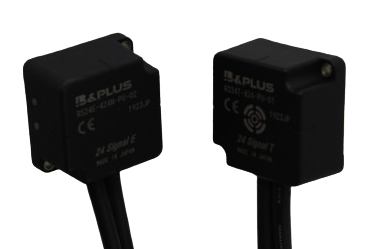

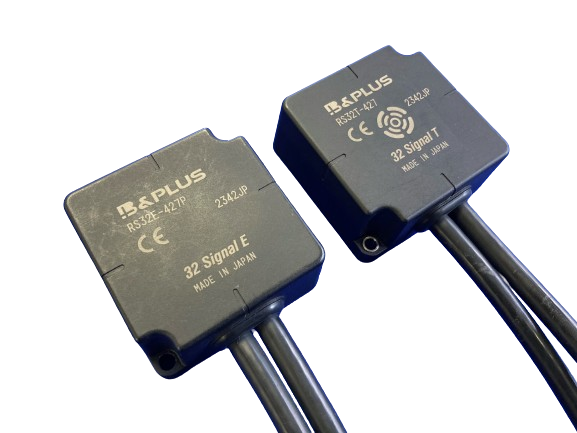

型式	RS24T-424 RS24E-424N RS24E-424P	RS32T-427 RS32E-427N RS32E-427P	RS8TA-222P-S04 RSH8T-030 RSH8E-030	RS16TA-211P-S04 RSH16T-030 RSH16E-030	RS16TB-211P-S04 RSH16TB-030 RSH16EB-030
信号点数	24	32	8	16	16
最大伝送距離	6.5mm	6.5mm	8ｍｍ	8ｍｍ	5ｍｍ
伝送面サイズ	55 x 55 mm	65 x 65 mm	M30	M30	M30
パワー	24V/1A	24V/1A	12V/150ｍA	12V/150ｍA	24V/550mA

配線図についてはこちらのPDFファイルをご覧下さい。

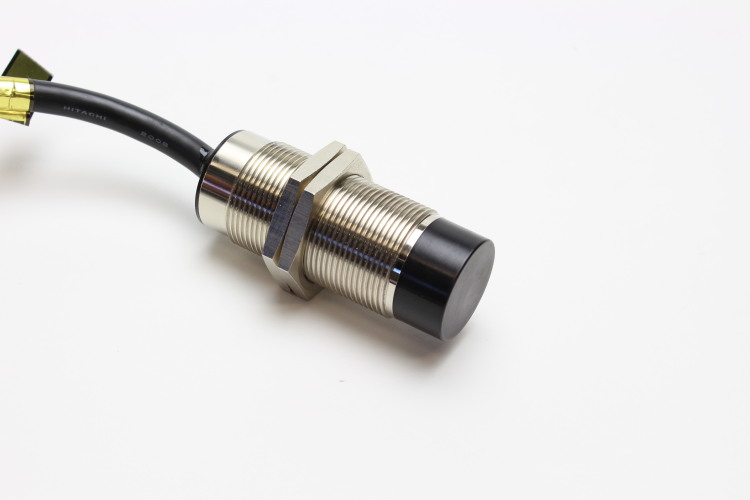

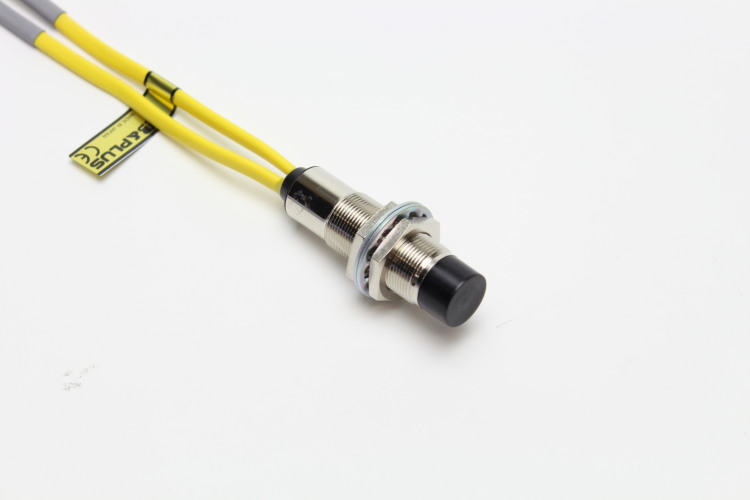

直流2線式仕様

	直流2線式仕様

型式	RPT-1202D RPE-1202	RPT-1804D RPE-1804	RPT-3008D RPE-3008	RPT-F0D RPE-F0	RPT2-1804D RPE2-1804
信号点数	1	1	1	1	2
最大伝送距離	2ｍｍ	4ｍｍ	8ｍｍ	1.5ｍｍ	4ｍｍ
伝送面サイズ	M12	M18	M30	50 x 25 x 10mm	M18
パワー	12V/5ｍA	12V/5ｍA (1点あたり)	12V/5ｍA (1点あたり)	12V/5ｍA (1点あたり)	12V/5ｍA (1点あたり)

	直流2線式仕様

型式	RPT2-3005D RPE2-3005	RPT4-1803D RPE4-1803	RPT4-3005D RPE4-3005	RPT8-1803D RPE8-1800	RPT8-3007D RPE8-3000
信号点数	2	4	4	8	8
最大伝送距離	5ｍｍ	3ｍｍ	5ｍｍ	3ｍｍ	7ｍｍ
伝送面サイズ	M30	M18	M30	M18	M30
パワー	12V/5ｍA (1点あたり)	12V/5ｍA (1点あたり)	12V/5ｍA (1点あたり)	12V/5ｍA (1点あたり)	12V/5ｍA (1点あたり)

	直流2線式仕様

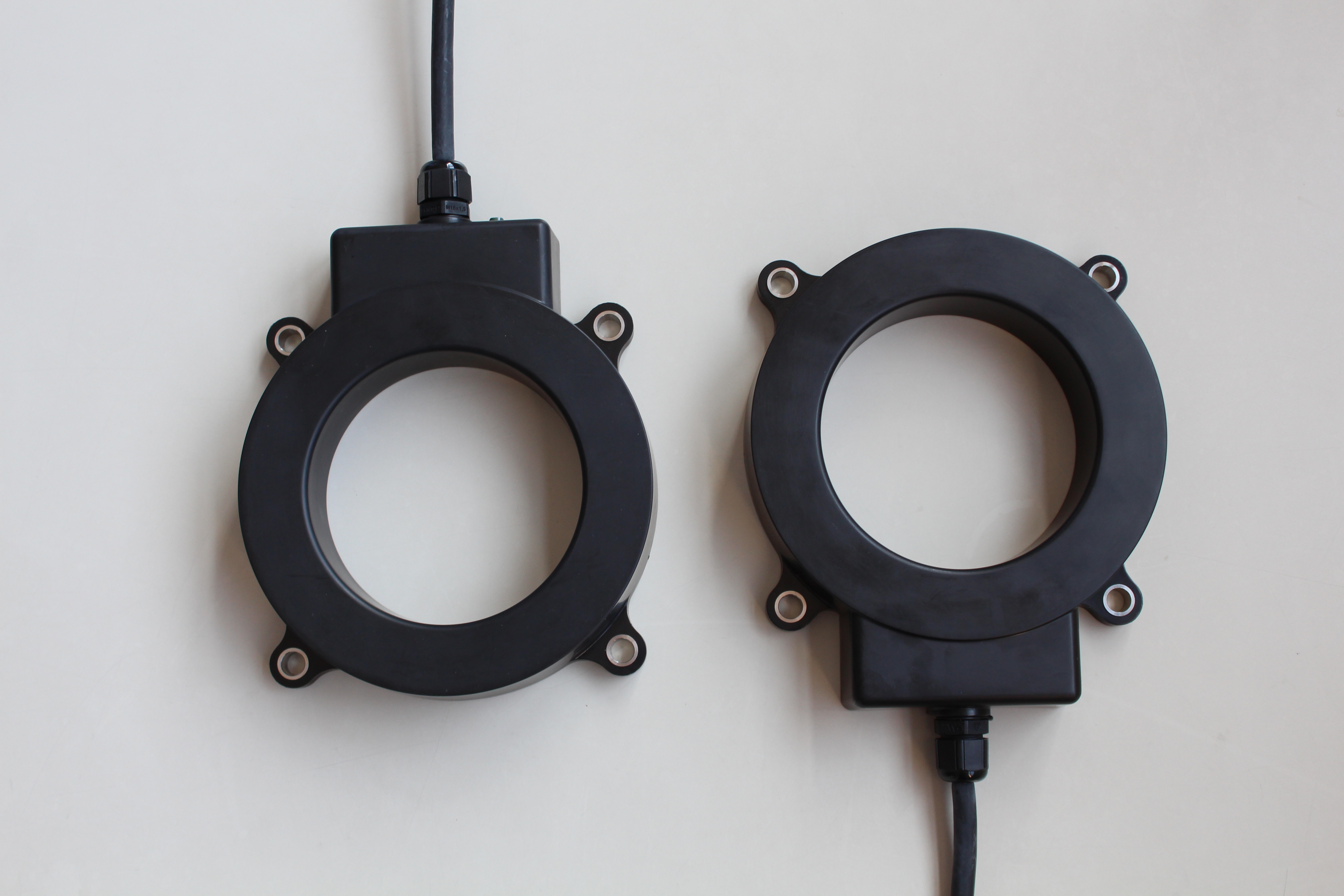

型式	RS08TA-018D RS08EA-018	RS08TA-030D RS08EA-030	RPT15-3005D RPE15-3000	RS15T-R01D RS15E-R02	RS15T-R03D RS15E-R03
信号点数	8	8	15	15	15
最大伝送距離	3ｍｍ	7ｍｍ	5ｍｍ	6.5ｍｍ	7ｍｍ
伝送面サイズ	M18	M30	M30	内径φ50mm 外径φ116mm	内径φ100mm 外径φ175mm
パワー	12V/5ｍA (1点あたり)	12V/5ｍA (1点あたり)	12V/5ｍA (1点あたり)	12V/5ｍA (1点あたり)	12V/5ｍA (1点あたり)

	直流2線式仕様

型式	RS8TA-222D S04 RSH8T-030 RSH8E-030	RS16TA-211D S04 RSH16TB-030 RSH16EB-030
信号点数	8	16
最大伝送距離	8ｍｍ	8ｍｍ
伝送面サイズ	M30	M30
パワー	22V/5ｍA (1点あたり)	22V/5ｍA (1点あたり)

配線図についてはこちらのPDFファイルをご覧下さい。

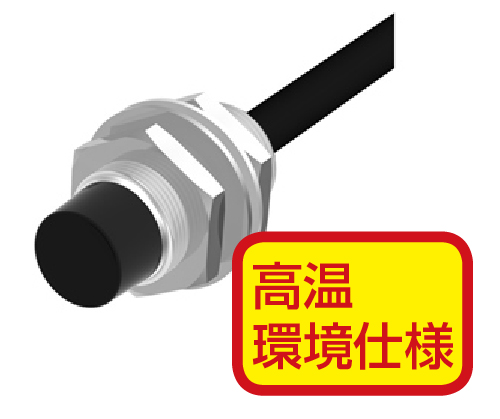

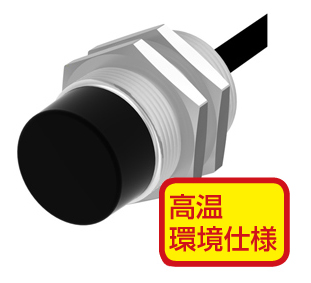

オプション品

＜耐スパッタ仕様＞

フッ素樹脂被覆ハウジングとフッ素樹脂キャップにより、
溶接スプラッタの付着をしにくくします。

＜ケーブル付きコネクタ仕様＞

事前にケーブル配線されたM12コネクタにより、
配線過程が簡素化されます。
送信機：メス
出力センサー：オス
標準ケーブル長：30cm

専用近接スイッチ仕様

	専用近接スイッチ仕様

型式	RXT-1202 RXE-1202	RST-1202 RXE-1202	RXT-1805 RXE-1805	RXT8-1805 RXE8-1800	RXT8-3010 RXE8-3000
信号点数	1	1	1	8	8
最大伝送距離	2ｍｍ	2mm	5mm	5mm	10mm
伝送面サイズ	M12	M12	M18	M18	M30

配線図についてはこちらのPDFファイルをご覧下さい。

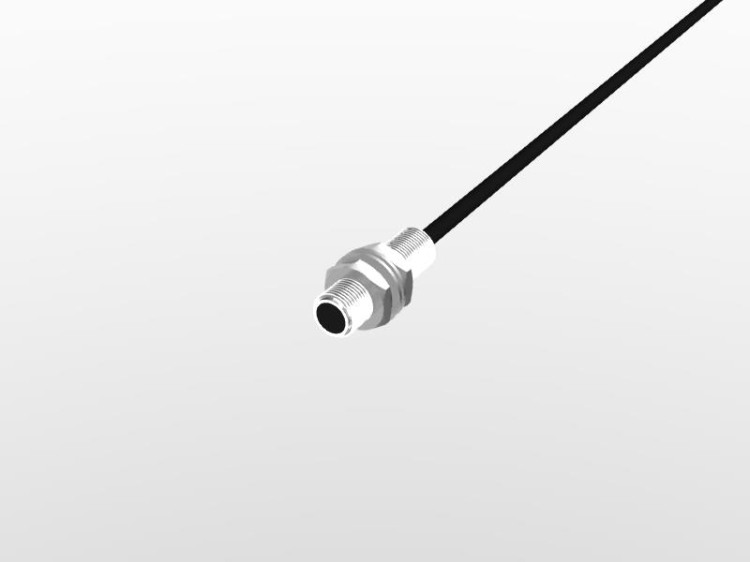

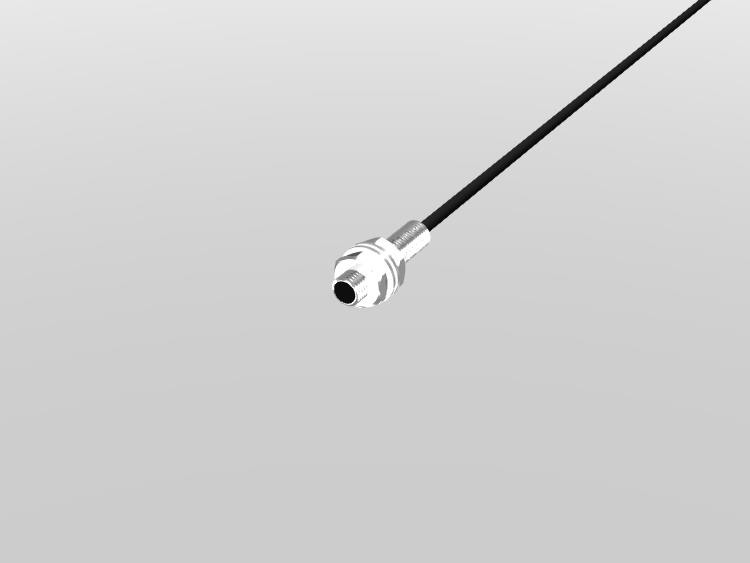

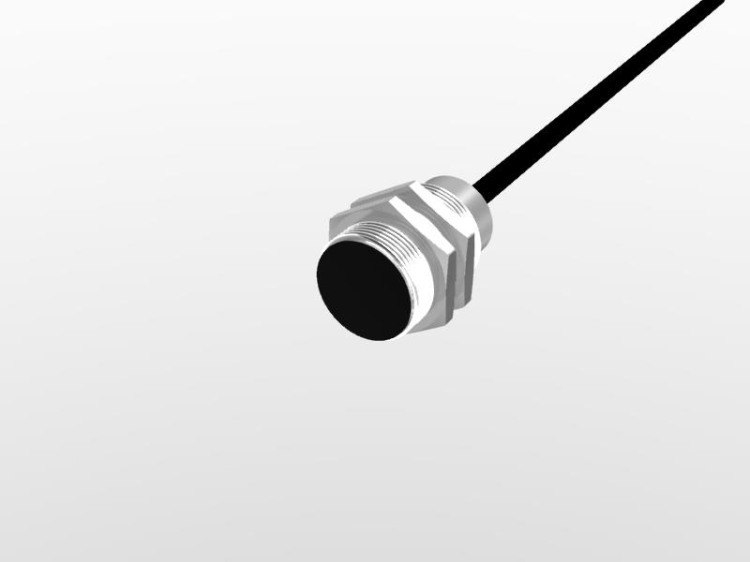

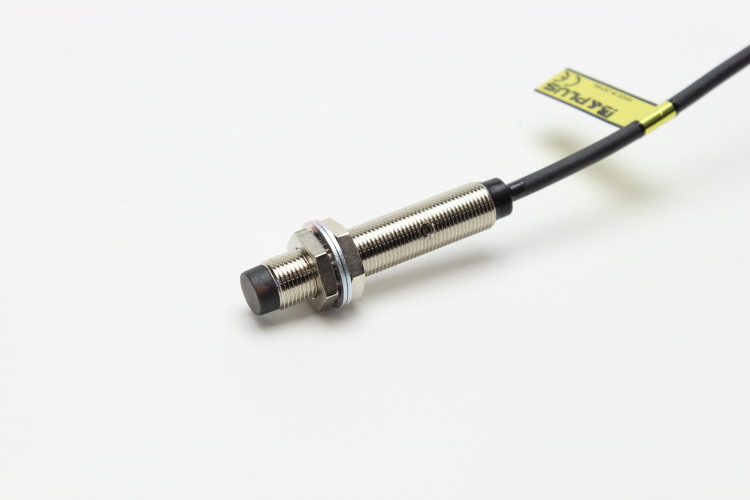

専用近接スイッチ/有接点スイッチ仕様

	専用近接スイッチ				有接点スイッチ仕様

型式	RFD-0801	RFD-1202	RFD-1805	RFD-3010	RST-0801 RSE-0801
定格検出距離	1.5ｍｍ	2mm	5mm	10mm	1mm
伝送面サイズ	M8	M12	M18	M30	M8
適合伝送部	RPT-xxxxD	RPTx-xxxxD	RPTx-xxxxD	RPTx-xxxxD	―
備考	RFDシリーズ　直流2線式仕様対応　LED表示灯付き				微小負荷用のスイッチ（1点）に対応

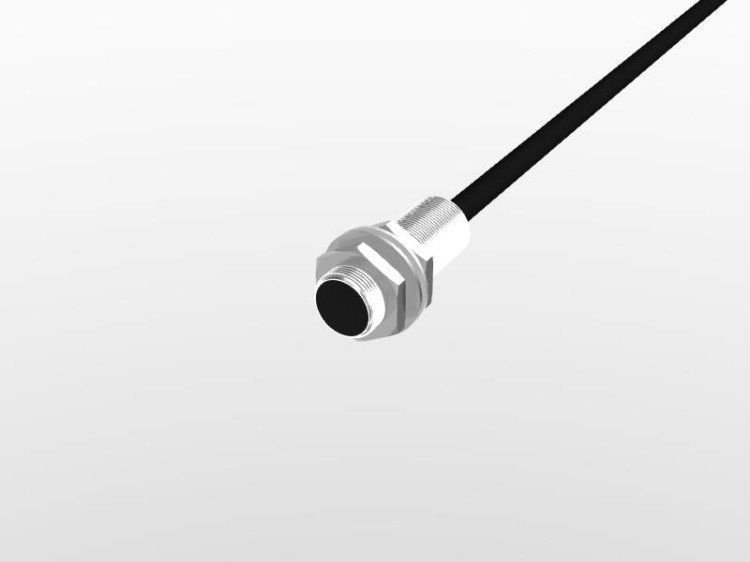

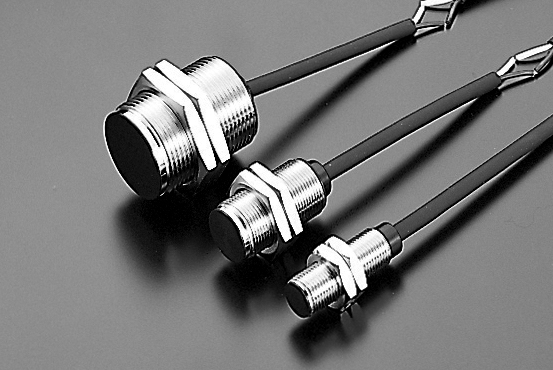

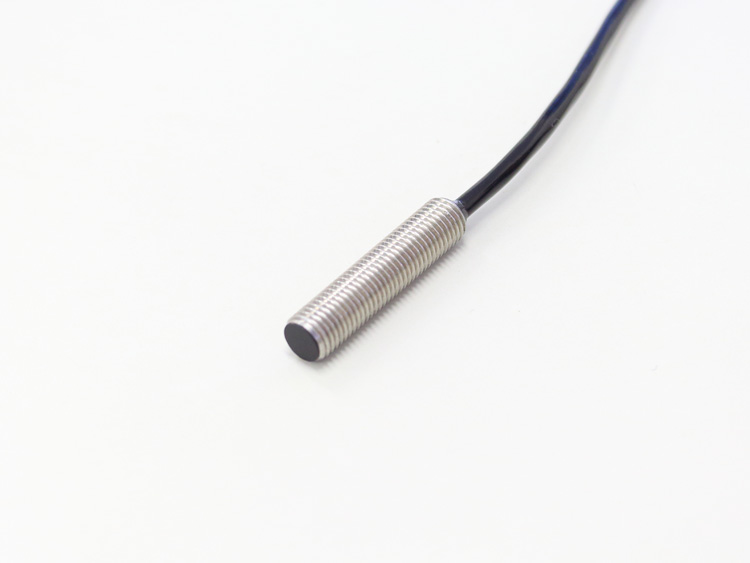

	専用近接スイッチ

型式	RXD-0801	RXD-1202	RXD-1805	RXD-3010
定格検出距離	1.5ｍｍ	2mm	5mm	10mm
伝送面サイズ	M8	M12	M18	M30
適合伝送部	RPT-xxxx	RPT8-xxxx	RPT8-xxxx	RPT8-xxxx
備考	RXDシリーズ　専用近接スイッチ仕様対応　LED表示灯なし

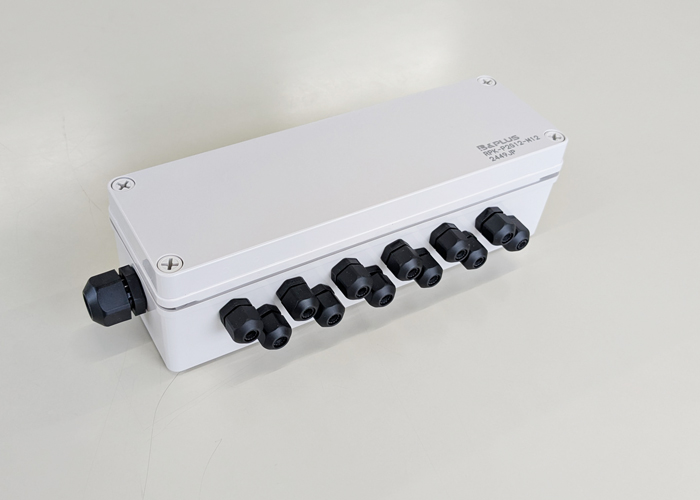

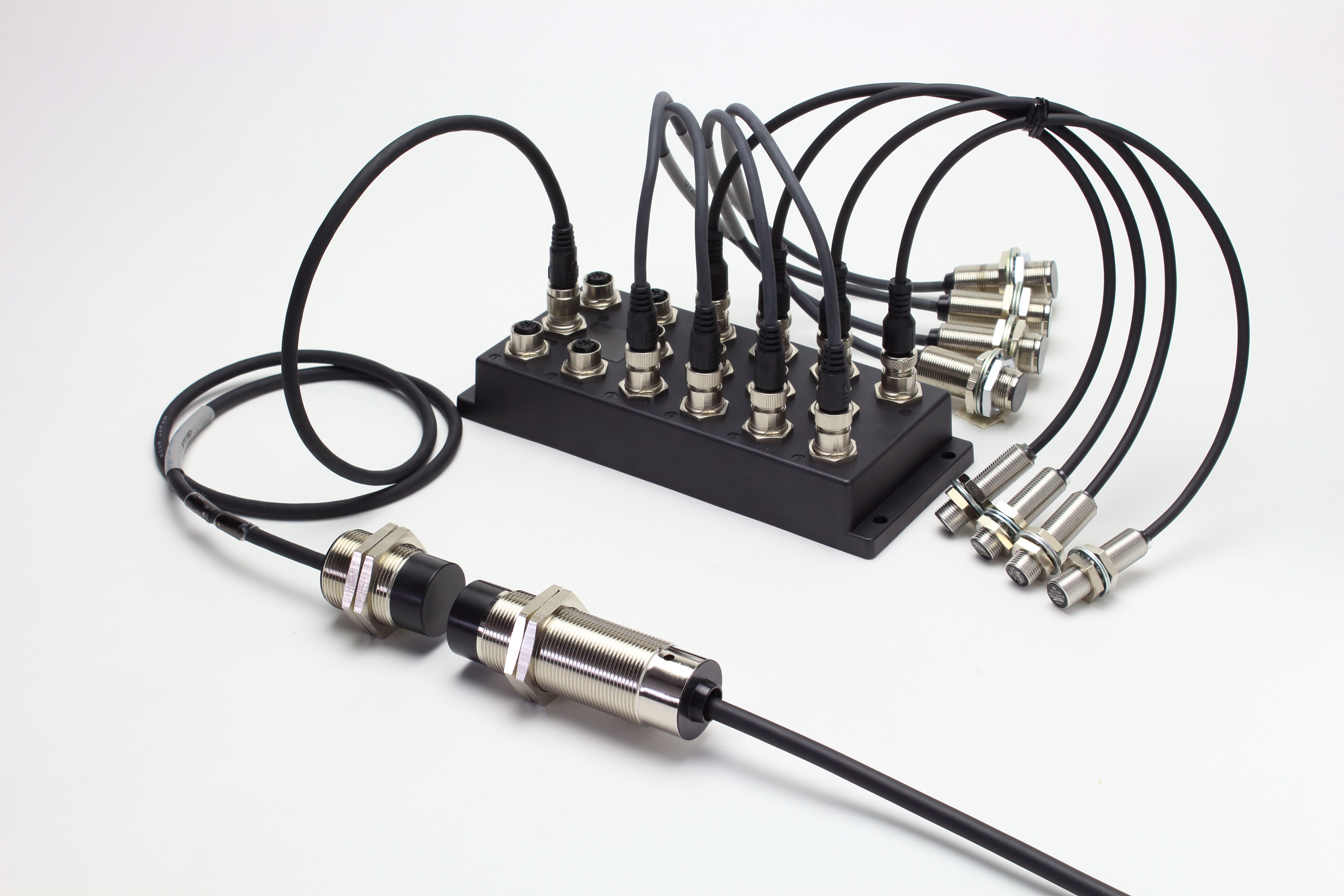

中継用端子ボックス

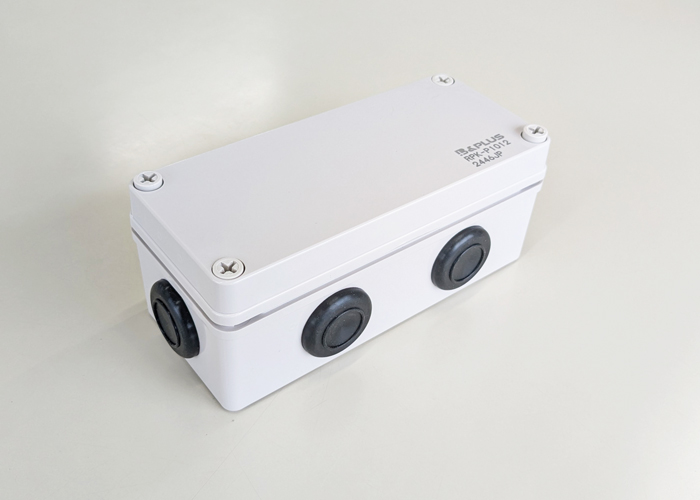

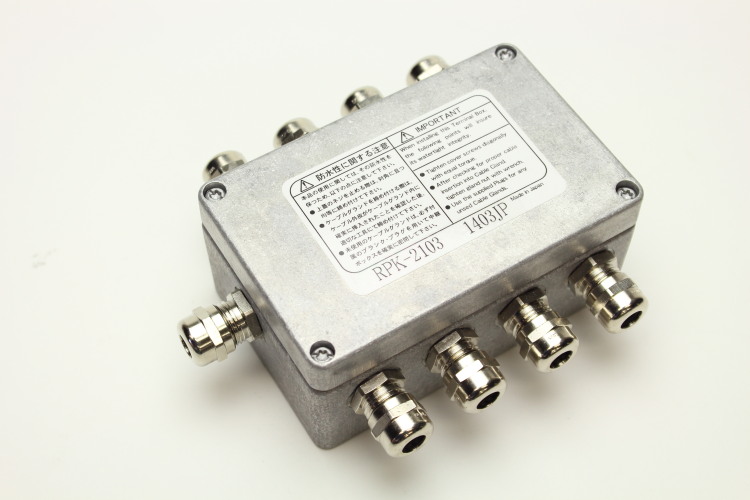

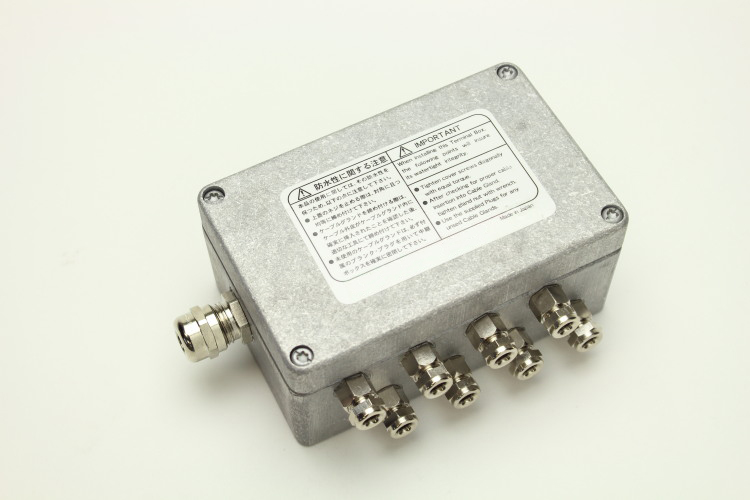

	中継用端子ボックス　一般タイプ

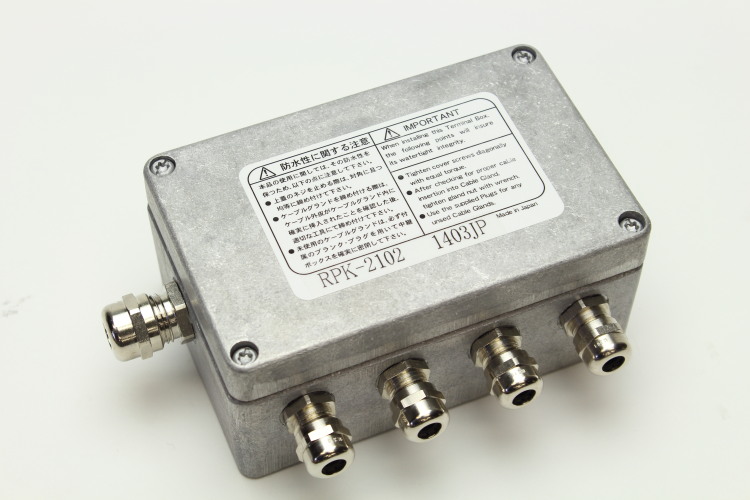

型式	RPK-2102	RPK-2101	RPK-2103	RFK-3101
接続点数	4	8	8	8
タイプ	直流3線・2線式用	直流3線・2線式用	直流3線・2線式用	RPT8・RXT8用
備考	FA用箱形ボックスを使用　保護構造IP65

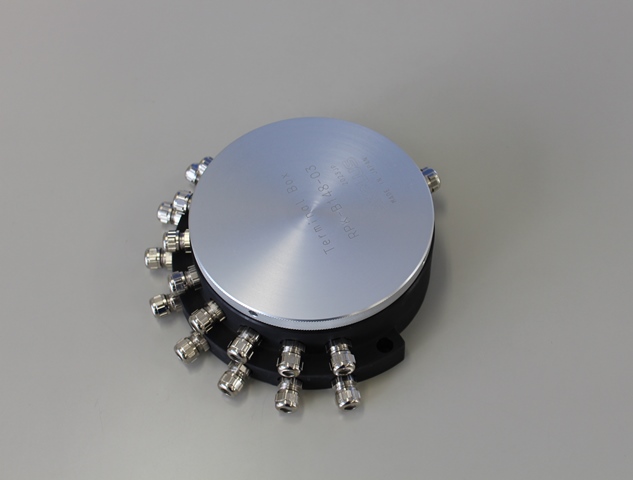

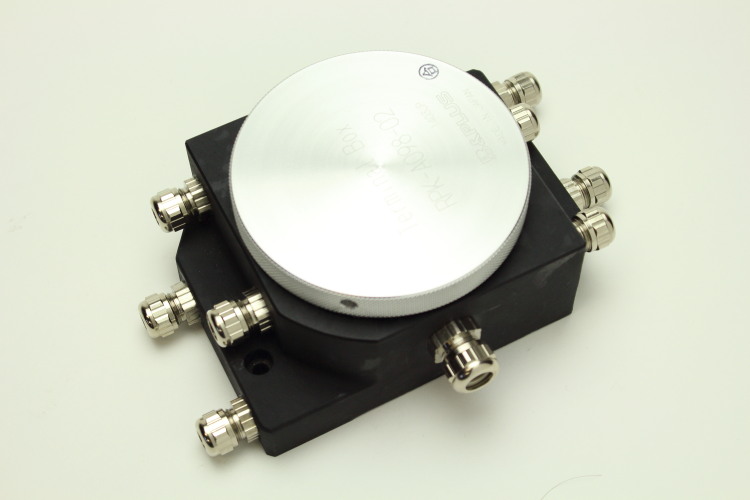

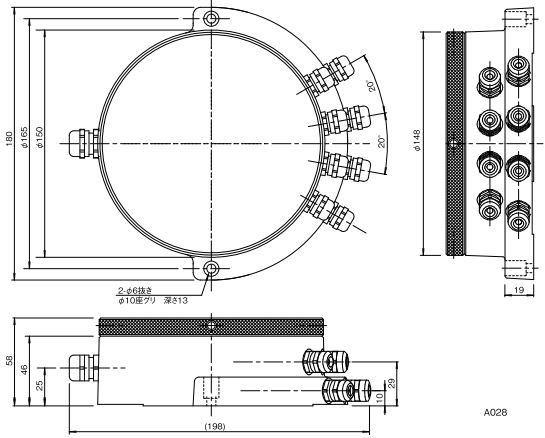

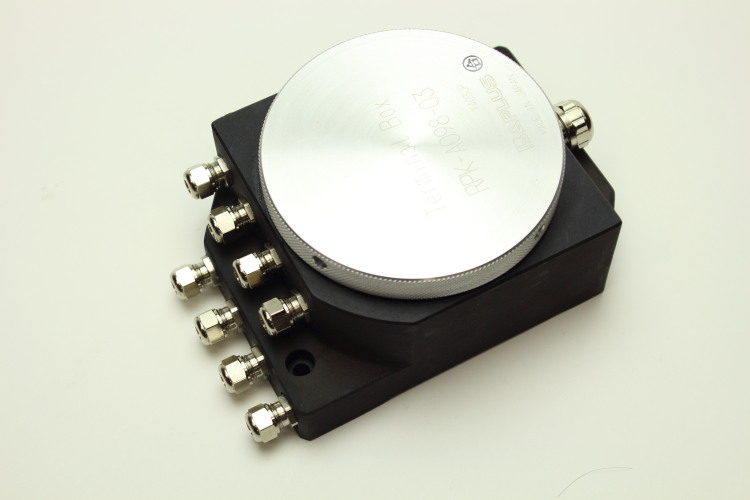

	中継用端子ボックス　防水強化タイプ

型式	RPK-A098-02	RPK-A098-03	RPK-B148-02	RPK-B148-03
接続点数	4	8	8	15
タイプ	直流3線・2線式用	直流3線・2線式用	直流3線・2線式用	直流3線・2線式用
備考	密閉性を考慮した丸蓋仕様のオリジナル「αボックス」を使用　保護構造IP67

	中継用端子ボックス　防水強化タイプ

型式	RFK-A098-02	RFK-A098-03
接続点数	8	8
タイプ	RPT8・RXT8用	RPT8・RXT8用
備考	密閉性を考慮した丸蓋仕様のオリジナル「αボックス」を使用　保護構造IP67

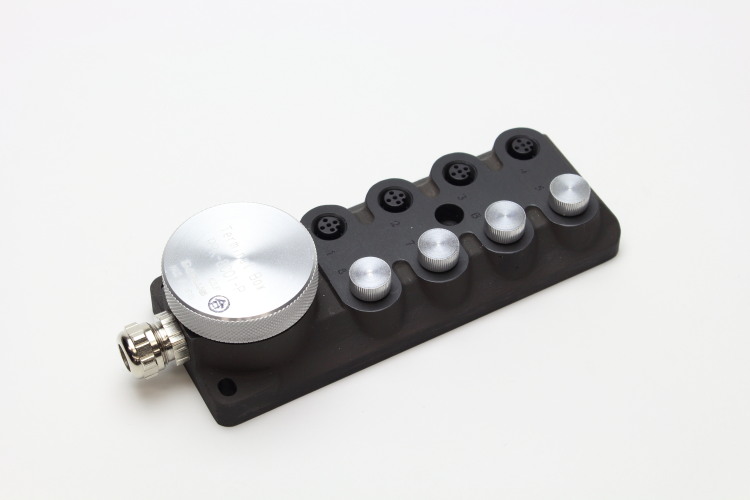

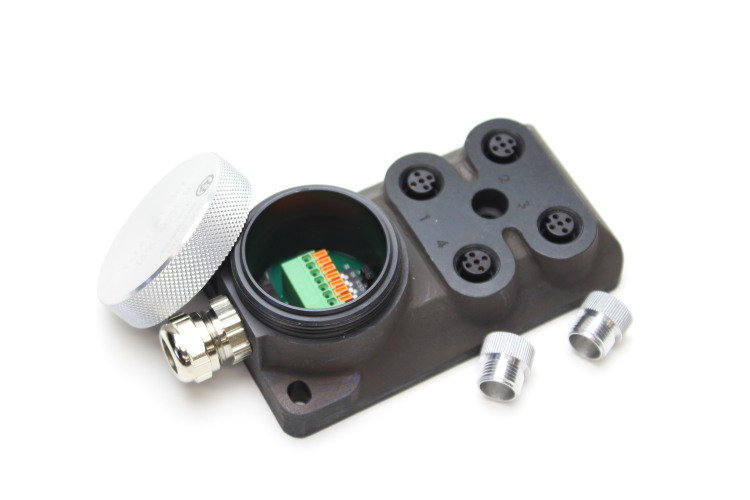

	中継用端子ボックス　コネクタタイプ

型式	RPK-4C01	RPK-8C01	RPK-8C01L	RFK-8C01
接続点数	4	8	8	8
タイプ	直流3線・2線式用	直流3線・2線式用	RGPT-xxxx用	RXT8用
備考	検出部をクネクタ、伝送部をワンタッチ端子台で配線　保護構造IP67

アナログ信号　　　　　　　　　　　　　　　　　　　　　　　　　　　　 TOPへ

熱電対仕様　一般型

	熱電対仕様　一般型

型式	RTT-1804-K100 RTE-1804E	RS02T-030-K300 RS02E-030E	RS02T-018-K1000 RS02E-018E	RS02T-018-K300 RS02E-018E	RS02T-018-J300 RS02E-018E
適合センサ	K	K	K	K	J
接続点数	1	2	2	2	2
出力電流	4...20mA	4...20mA x2	4...20mA x2	4...20mA x2	4...20mA x2
最大伝送距離	4mm	6mm	4mm	4mm	4mm
伝送面サイズ	M18	M30	M18	M18	M18
測定範囲	0...1000℃	0...300℃	0...1000℃	0...300℃	0...300℃

熱電対仕様　リング形状

	熱電対仕様　リング形状

型式	RS02T-R01-K1000 RS02E-R01E	RS02T-R01-K300 RS02E-R01E	RS02T-R03-K300 RS02E-R03E	RS02T-R01-J300 RS02E-R01E
適合センサ	K	K	K	J
接続点数	2	2	2	2
出力電流	4...20mA x2	4...20mA x2	4...20mA x2	4...20mA x2
最大伝送距離	8mm	8mm	15mm	8mm
伝送面サイズ	内径φ50mm 外径φ116mm	内径φ50mm 外径φ116mm	内径φ100mm 外径φ175mm	内径φ50mm 外径φ116mm
測定範囲	0...1000℃	0...300℃	0...300℃	0...300℃

測温抵抗体仕様

	測温抵抗体仕様

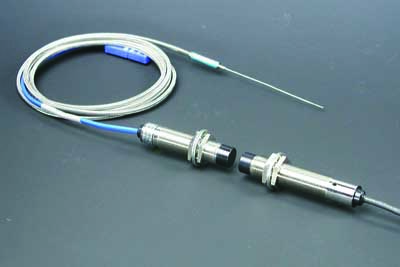

型式	RTT-1804-PT1B10 RTE-1804E	RTT-1804-PT1B20 RTE-1804E	RTT-1804-PT1B30 RTE-1804E
適合センサ	pt100	pt100	pt100
接続点数	1	1	1
出力電流	4...20mA	4...20mA	4...20mA
最大伝送距離	4mm	4mm	4mm
伝送面サイズ	M18	M18	M18
測定範囲	0...100℃	0...200℃	0...300℃

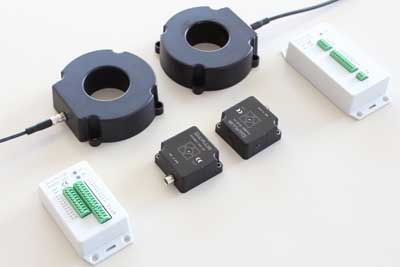

温度センサ仕様

使用可能な温度センサは熱電対（J/K/E/N/R/S/T/B）または測温抵抗体またはサーミスタが接続可能です。
ヘッドがコンパクト形状とリング形状からお選びください。

出力ヘッドからの信号出力はRS-232Cとなります。
もし電流出力を希望の場合は別途、電流出力アンプ（RS801E-234E）をご用意ください。

	温度センサ仕様

型式	RSH080T-422-CN RSH080E-422R-CN RS08T-233 RS801E-234E	RSH080T-R01-CN RSH080E-R01R-CN RS080T-233 RS801E-234E
適合センサ	熱電対8点測温抵抗体2点サーミスタ2点	熱電対8点測温抵抗体2点サーミスタ2点
最大伝送距離	3mm	6mm
伝送面サイズ	55 x 55	φ116
備考	コンパクト形状	リング形状

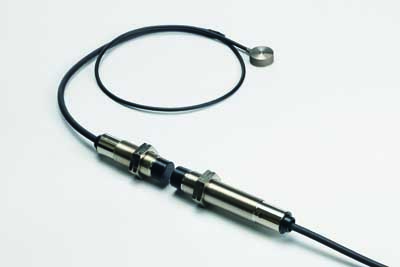

ロードセル仕様/アナログセンサ仕様

・ロードセルの測温データを伝送し、対応する4...20mAのアナログ値で出力
・アナログセンサ（0...10V出力）の検出信号を伝送

	ロードセル仕様			アナログセンサ仕様

型式	RNT-1804-LC10 RTE-1804E	RNT-1804-LC15 RTE-1804E	RNT-1804-LC20 RTE-1804E	RNT-1803-VS10 RNE-1803A
適合センサ	入力感度1mV/V	入力感度1.5mV/V	入力感度2mV/V	0...10V
接続点数	1	1	1	1
出力電流または出力電圧	4...20mA	4...20mA	4...20mA	0...10V
最大伝送距離	4mm	4mm	4mm	2.5mm
伝送面サイズ	M18	M18	M18	M18
