RFID Sシリーズ
Sシリーズ（高速）
FA環境に適した電磁結合方式RFID
- Zシリーズに比べ通信速度が速い高速仕様。
- IDコントローラは、上位機器に直接接続できる各種インターフェースを用意。

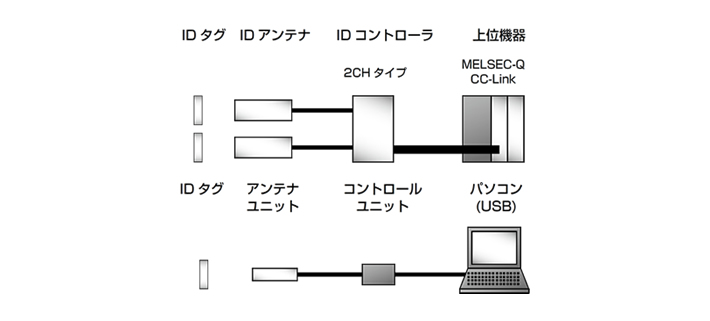

システム構成
IDタグのメモリ容量とタイプ
| メモリタイプ | 容量 | 書込み回数 | ||
|---|---|---|---|---|
| 読取り回数 | データ保持期間 | |||
| FRAM | 8Kバイト | 無制限 | 無制限 | 10年間 |
64バイトの通信時間（IDタグとIDアンテナ間の通信時間）
| 読み取り | 29ms |
|---|---|
| 書き込み | 120ms |
製品仕様
IDタグ
| 型 式 | サイズ | メモリ容量 | メモリ媒体 | 金属の取付 |
|---|---|---|---|---|
| S1-D011-8K | 52ｘ32ｘ11 | 8Kバイト | FRAM | 取付可 埋込不可 |
| S1-D021-8K | 40ｘ80ｘ22 |
IDアンテナ
| 型 式 | サイズ | 接続タイプ | 適合IDタグ | IDコントローラとの接続 |
|---|---|---|---|---|
| S3-A020-PU_ _ | 角型 40x40x140
|
ケーブルタイプ
|
S1-D011-8K | ケーブル（端子台） |
|
S3-A020-PU_ _ S3-A030-PU_ _D |
D-sub9ピン ケーブル（端子台） |
|||
| S3-A030-PU_ _D | D-sub9ピン | |||
| S3-A010-PU_ _ | 角型 80x118x40 |
S1-D011-8K S1-D021-8K |
ケーブル（端子台） | |
| S3-A010-PU_ _D | D-sub9ピン | |||
|
S3-A010J-PU_ _ S3-A010J-PU_ _D |
S1-D021-8K |
ケーブル（端子台） D-sub9ピン |
||
| S3-A020-CN | 角型 40x40x133 |
コネクタタイプ | S1-D011-8K | アンテナケーブルによる |
| S3-A030-CN | ||||
| S3-A010-CN | 角型 80x104x40 |
S1-D011-8K S1-D021-8K |
||
| S3-A010J-CN | S1-D021-8K |
IDコントローラー
| 型 式 | インターフェース | IDアンテナ接続数 | 備 考 | |
|---|---|---|---|---|
| S4-Q001 | MELSEC-Q | 2CH | ||
| S4-C001 | CC-Link | 2CH | ||
パソコンユニット
| 型 式 | ユニット名 | 備 考 | 資 料 |
|---|---|---|---|
| S3-H010 | アンテナユニット | S1-D011-8K S1-D021-8K |
IDタグのデータを読み書きするアンテナ |
| S6-U001 | コントロールユニット | IDタグに対するデータの読み書きを実行するユニット |
アンテナケーブル
| 型 式 | 形 状 | ケーブル長 | 適合IDコントローラ | IDコントローラとの接続 |
|---|---|---|---|---|
| S7-A001-PU-_ _ | M12ストレート | 2,5,10,15,20,25m | S4-Q001 | ケーブル（端子台） |
| S7-A002-PU-_ _ | M12アングル | |||
| S7-A003-PU-_ _ | M12ストレート | S4-C001 | D-sub9ピン | |
| S7-A004-PU-_ _ | M12アングル |
-
