対象通信仕様

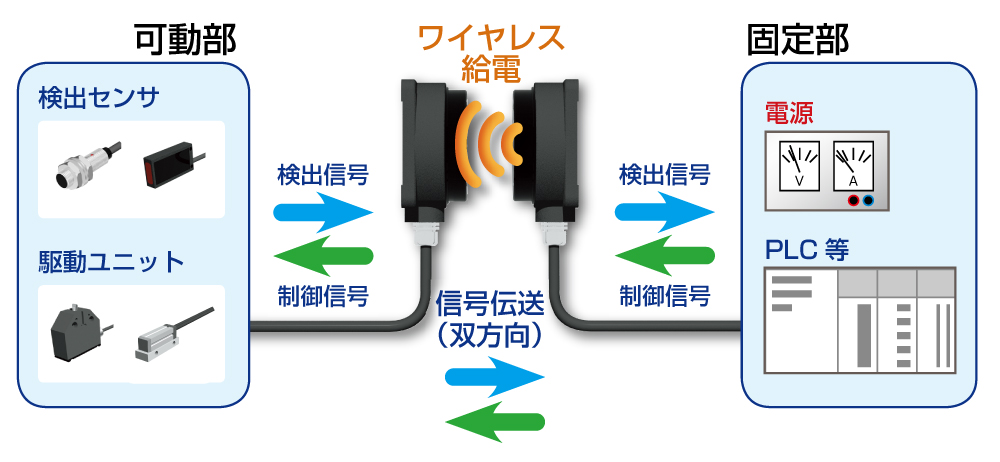

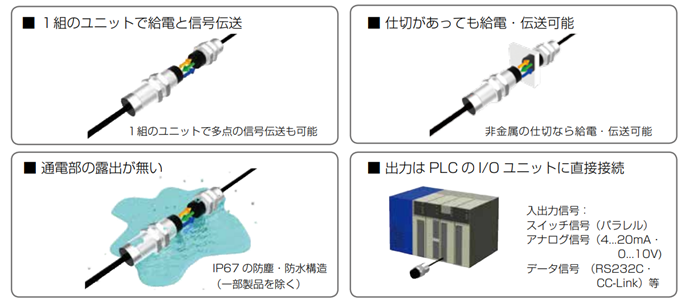

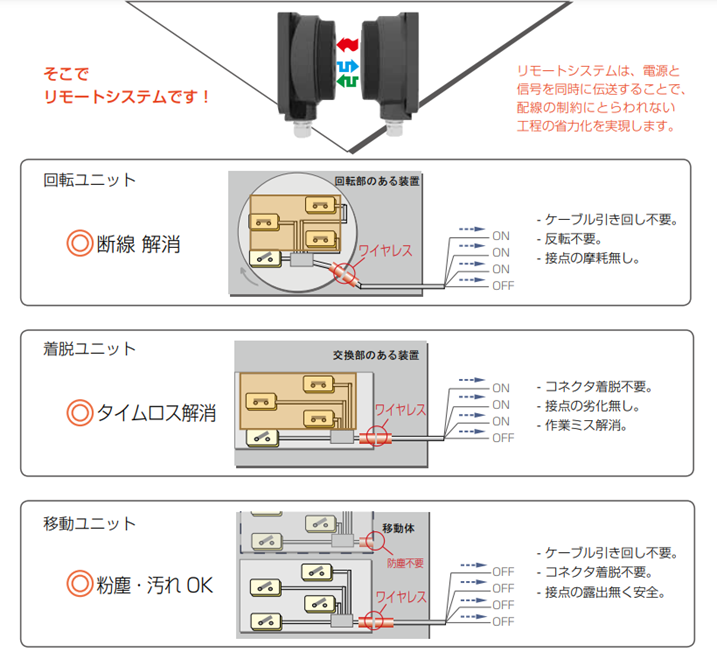

リモートカプラシステムとは、電力と信号(入力＋出力、シリアル信号やデータ伝送)をワイヤレスで伝送できるシステムです。
可動部の近接センサや光電センサなどの入力信号、バルブやシリンダーなどへの出力信号を非接触伝送します。また、シリアル信号やデータ通信を非接触伝送できる製品もあります。

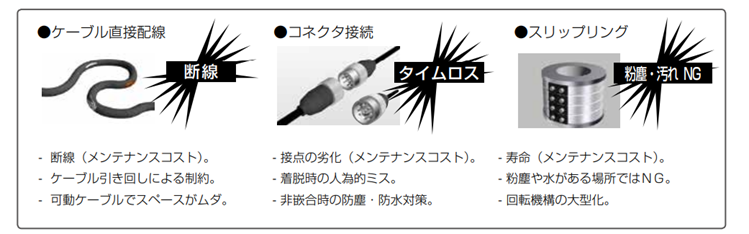

コネクタの接点不良やピン折れトラブル、ケーブル断線などを改善できます。
スイッチ信号伝送 | |||
|---|---|---|---|

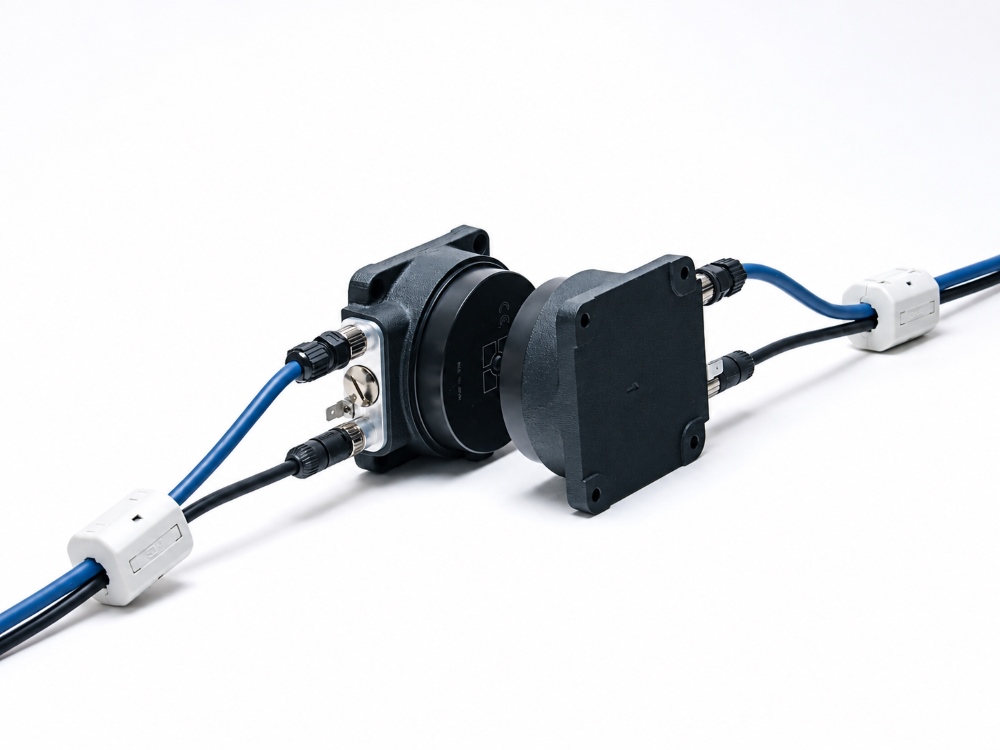

| 製品写真 |  |
 |
 |
| インターフェース 信号点数 |
パラレル ４点+４点双方向伝送 |
パラレル ４点+４点双方向伝送 |

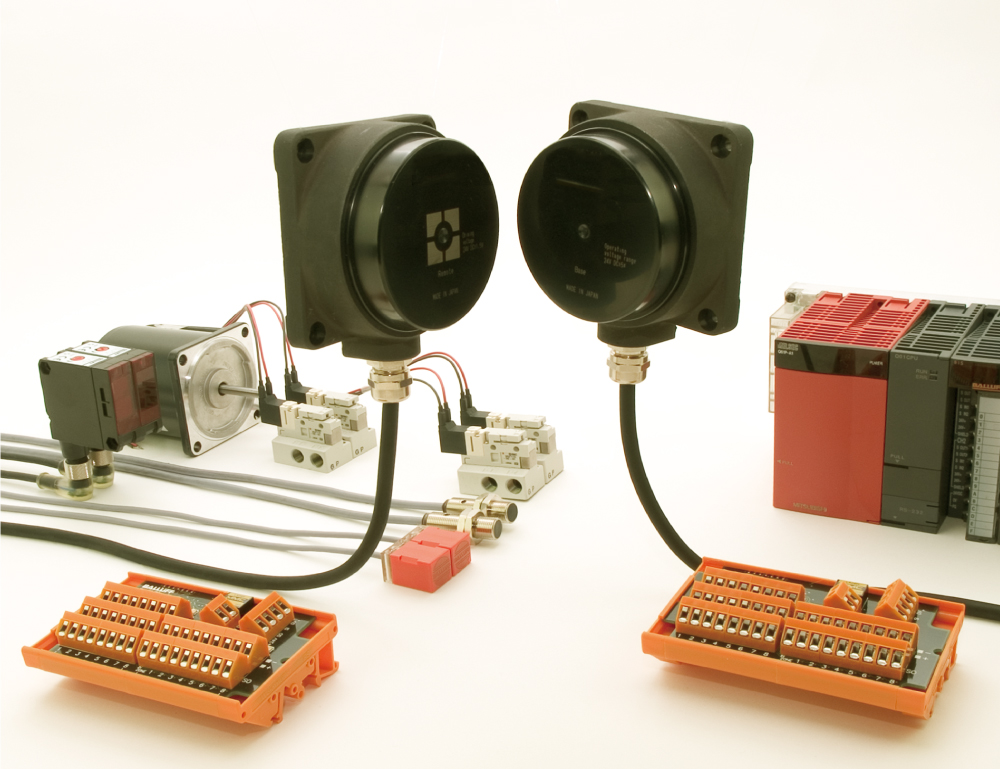

パラレル 8点+8点双方向伝送 |
| 型式 |

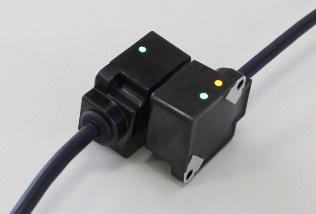

リモート側 RC04T-422N（NPN) RC04T-422P（PNP) ベース側 RC04E-422N（NPN） RC04E-422P（PNP） |

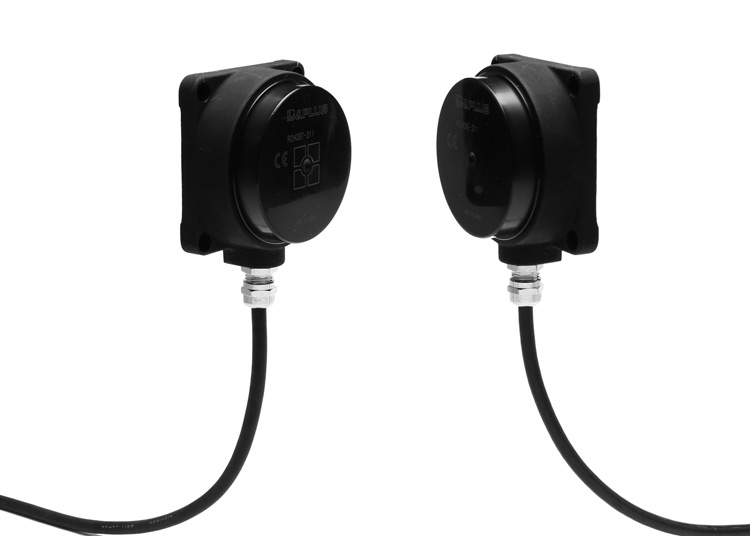

リモート側 RHPT8-8010N-C3（NPN) RHPT8-8010P-C3（PNP) ベース側 RHPE8-8010N-C3（NPN） RHPE8-8010P-C3（PNP） |
ヘッド RCH08T-211 / RCH08E-211 RC08T-011N （NPN） RC08T-011P （PNP） ベース側アンプ RC08E-011N（NPN) RC08E-011P（PNP） |
| 伝送距離 | 0～3mm | 3～10mm | 4～9mm |
| サイズ | 45ｘ45ｘ25 | 90ｘ90ｘ45 | 90ｘ90ｘ45 |
| ドライブ電圧 ドライブ電流 |
24V ≦1A |
24V ≦300mA |
24V ≦2A |
スイッチ信号伝送 | |||
|---|---|---|---|
| 製品写真 |  |
||
| インターフェース 信号点数 |

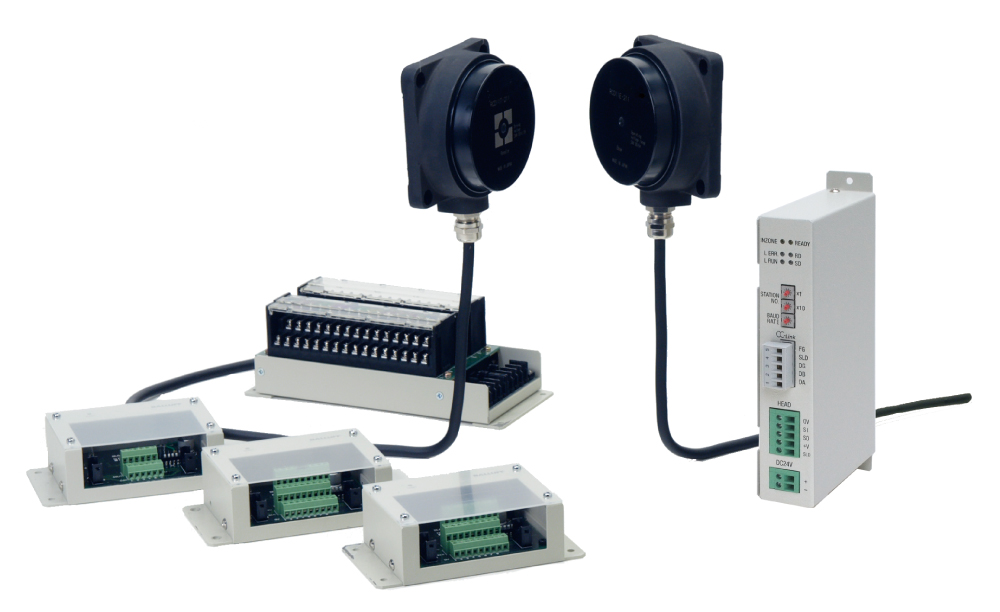

入力64+出力32点 |
||
| 型式 |
ヘッド RCH08T-211 / RCH08E-211 リモート側アンプ 棒状端子/丸型端子 ベース側アンプ 一括パラレル接続 ※その他増設ユニット等あり。 |
||
| 伝送距離 | 4～9mm | ||
| サイズ |
ヘッド：90ｘ90ｘ45 アンプ：各種サイズ |
||
| ドライブ電圧 ドライブ電流 |
24V ≦2A |
||
データ信号伝送 | |||
|---|---|---|---|
| 製品写真 |  |
 |
 |
| 伝送種類 | RS-232C | UART通信 | Device Net |

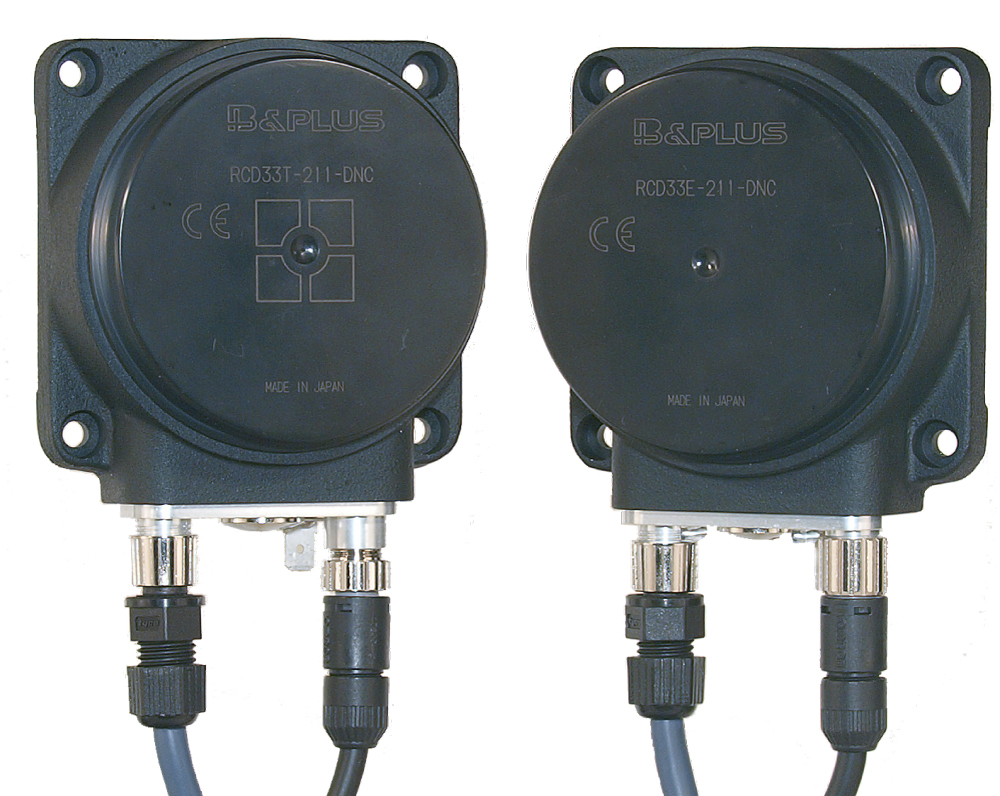

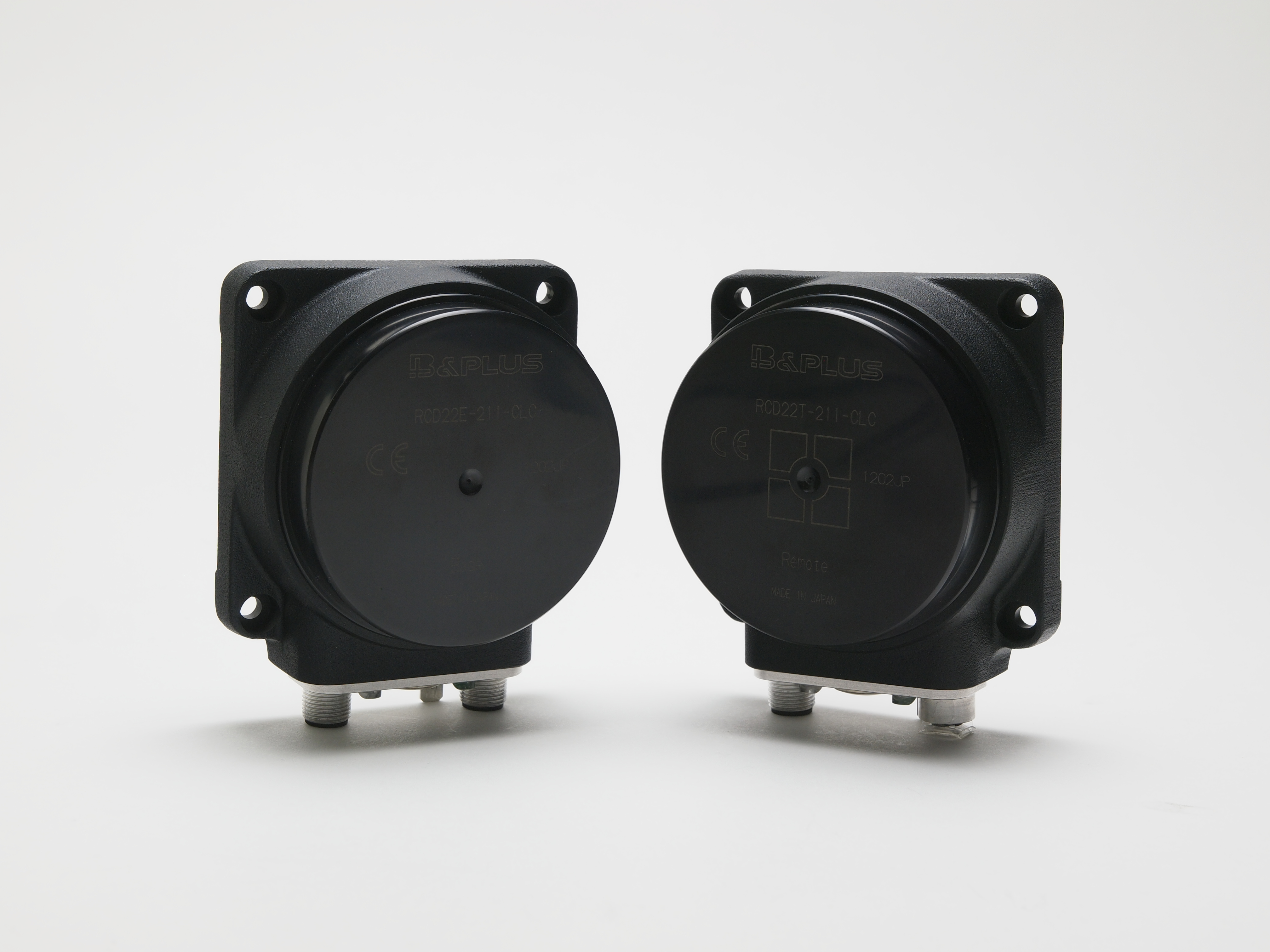

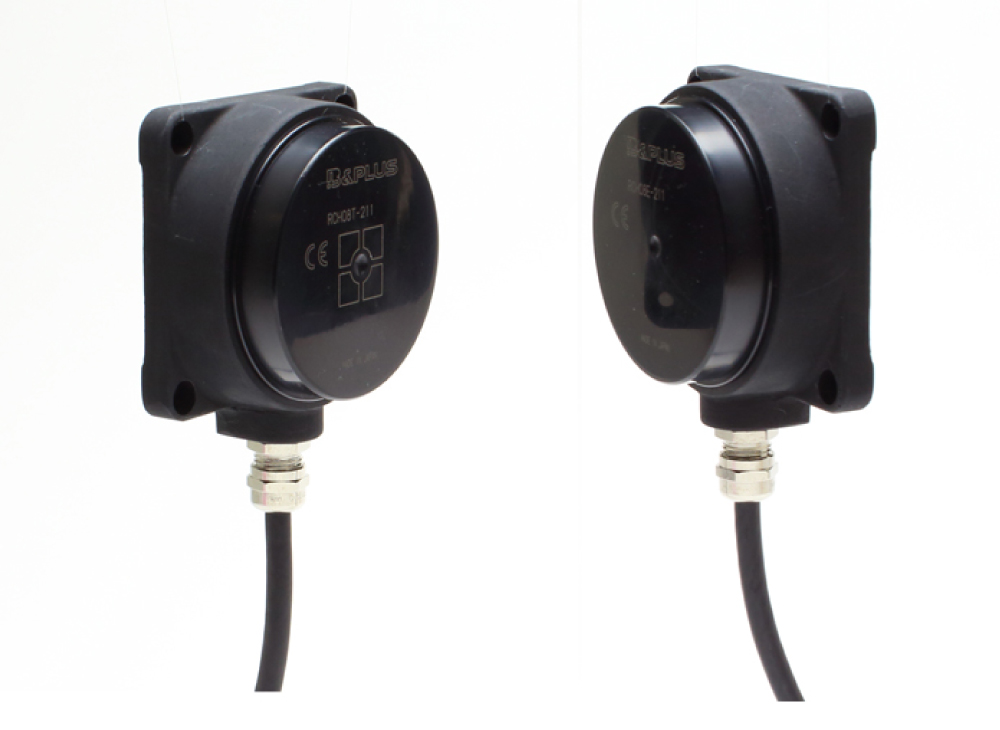

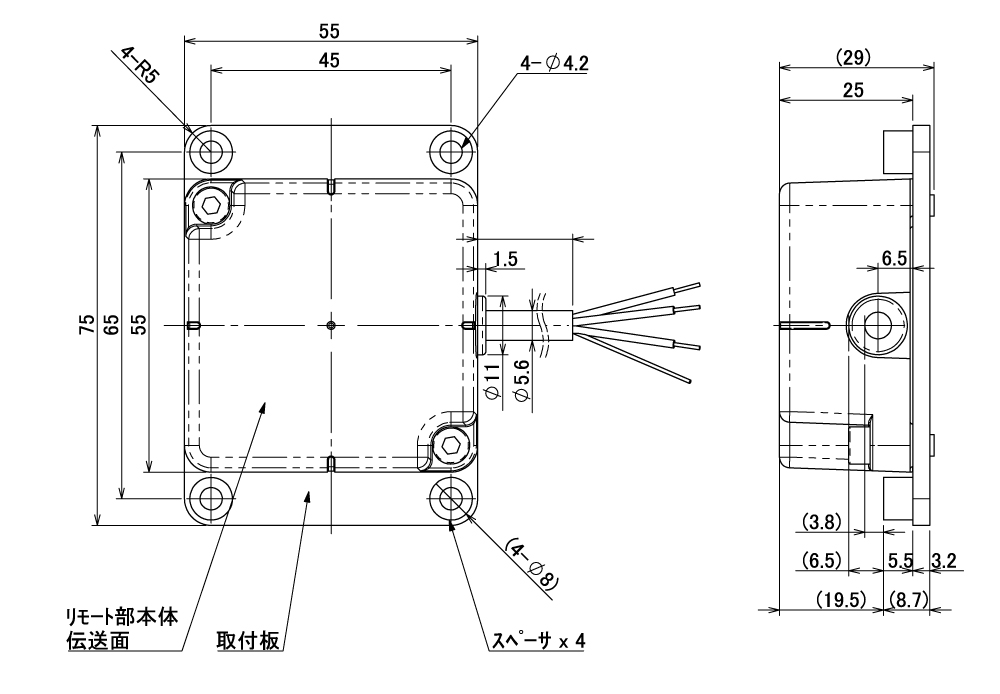

| 型式 | RCD11T-211 / RCD11E-211 | RCD11T-RIN01 / RCD11E-RIN02 | RCD33T-211 / RCD33E-211 |
| 通信方式 | RS232C, 非同期式（調歩同期式） 前二重通信 |
UART通信, 非同期式（調歩同期式） 前二重通信 |
Device Netデータ信号 （CANバス） |
| 伝送速度 | 4800...38400bps データチェックなし |
Max.9600bps | 125K...500K bps |
| 伝送距離 | 3～10mm | 2～8mm | 3～5mm |
| サイズ | 90ｘ90ｘ45 | 55ｘ75ｘ29 | 90ｘ97ｘ45 |
| ドライブ電圧 ドライブ電流 |
24V ≦1A |
24V ≦200mA |
24V ≦2A |
データ信号伝送 | |||
|---|---|---|---|
| 製品写真 |  |
 |
 |
| 伝送種類 | PROFI BUS-DP | CC-link | IO-Link |

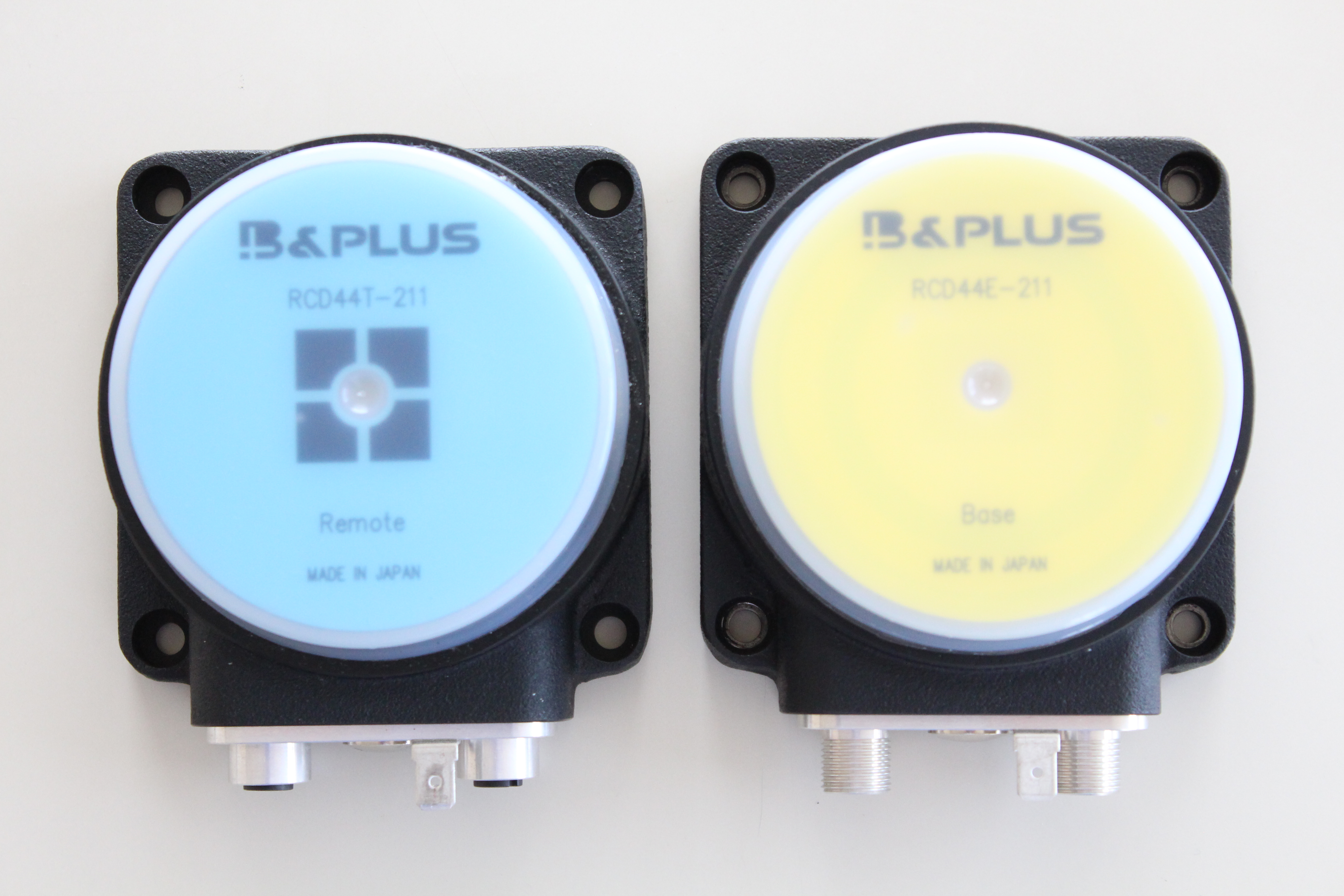

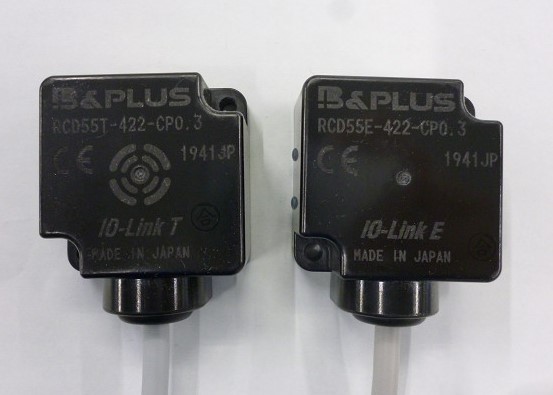

| 型式 | RCD44T-211 / RCD44E-211 | RCD22T-211 / RCD22E-211 | RCD55T-422 / RCD55E-422 |
| 通信方式 | PROFI BUS-DPデータ信号 | CC-linkデータ信号 | IO-Link通信 2ch伝送 |
| 伝送速度 | 1.5M bps | 156K...10Mbps （ディップスイッチにて変更） |
COM2（38.4kbps） SIOモード非対応 |
| 伝送距離 | 3～5mm | 3～5mm | 0～3mm |
| サイズ | 90ｘ97ｘ45 | 90ｘ97ｘ45 | 45ｘ45ｘ25 |
| ドライブ電圧 ドライブ電流 |
24V ≦2A |
24V ≦3A |
24V ≦1A |

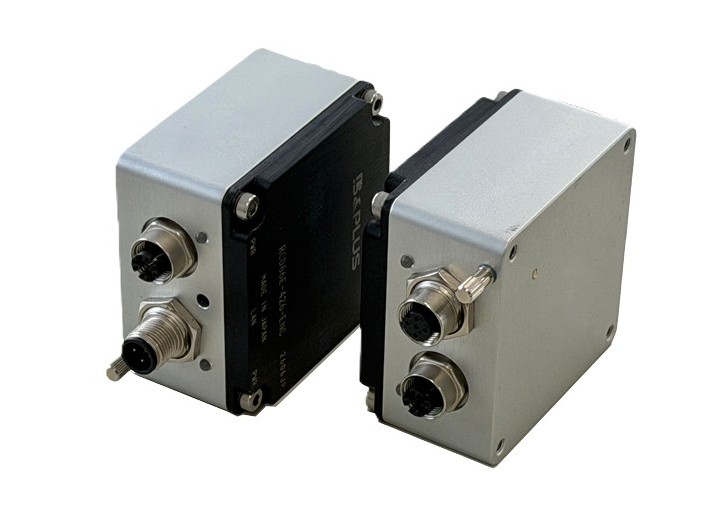

データ信号伝送 | |||
|---|---|---|---|
| 製品写真 |  |
||
| 伝送種類 | T-Link | ||

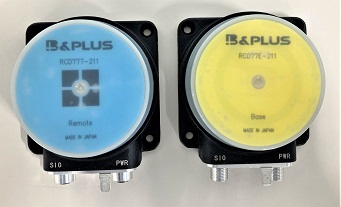

| 型式 | RCD77T-211-TLC / RCD77E-211-TLC | ||
| 通信方式 | T-Link (I/O通信のみ。メッセージ通信不可) |
||
| 伝送速度 | 500 kbps | ||
| 伝送距離 | 3～5mm | ||
| サイズ | 90ｘ97ｘ45 | ||
| ドライブ電圧 ドライブ電流 |
24V ≦2A |
||
24V2A給電と
デバイスネット通信
IO-Link2ch伝送タイプ
IO-Link動作紹介
