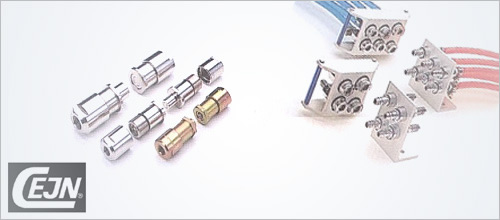

流体カップリングユニット
1 流体カップリングユニットとは
油圧・エアーの接続を
よりスムーズに、自動化へ
流体カップリングユニットは、スウェーデンのカップリングメーカーCEJN社製の油圧・エアー用カップリングです。
独自のバルブデザインにより、被圧下でも接続が可能。着脱時の流体漏れを防ぐ構造を備え、設備の自動化に貢献します。
2 製品ラインアップ
PRODUCT 01

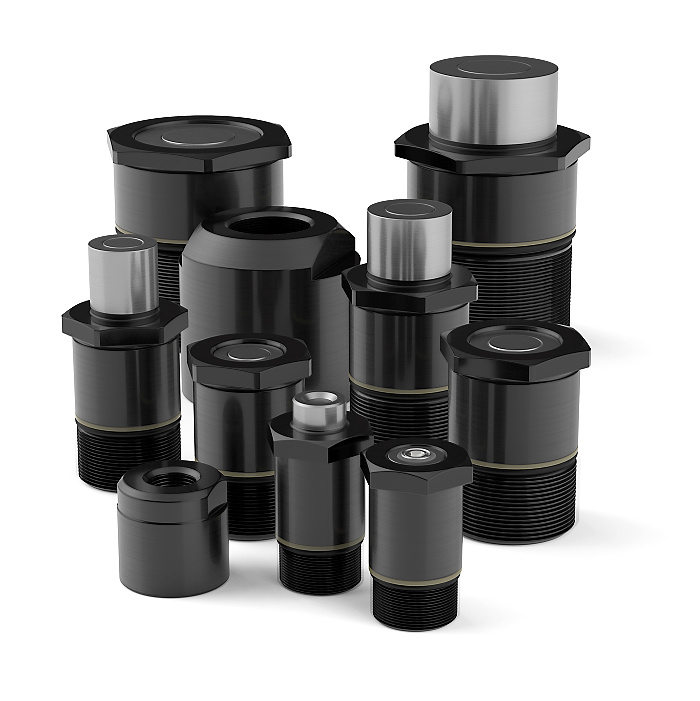

油圧用カップリングユニット
特長
- 自動着脱式のカップリングユニット
- 高い常用圧力
- 被圧下でも着脱可能
- 液ダレ無し
- 豊富なサイズ
- PF、PT、NPTおよびSAEの各種ネジを用意
主な用途
射出成形機の金型交換
パレットのクランピング
溶接ロボット等の冷却水ライン
工作機械のツール自動交換
プレス機のダイ交換
危険箇所での遠隔着脱
エンジン等の自動テスト装置
製品仕様
| 項目 | スチールタイプ | 真鍮タイプ |
|---|---|---|
| 常用圧力 | 300kgf/cm² | 35kgf/cm² |
| 試験圧力 | 400kgf/cm² | 47kgf/cm² |
| 最低破壊圧 | 970kgf/cm² | 140kgf/cm² |
| 温度範囲 | -20℃ ～ +100℃ | -20℃ ～ +100℃ |
※仕様などの記載内容は、予告なく変更する場合があります。
PRODUCT 02

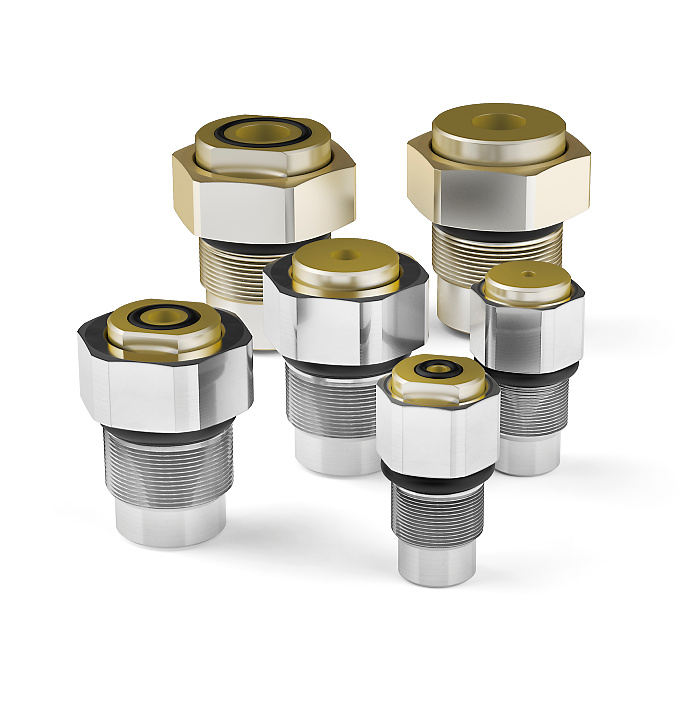

エアー用カップリングユニット
特長
- 自動着脱式のカップリングユニット
- 芯ブレ許容量が大きく取り付けが簡単
- バルブ付きでエアー漏れを防止
- 被圧下でも着脱可能
- コンパクトサイズで省スペース
主な用途
トランスファープレス
ツールチェンジャー
パレットチェンジャー
プラスチック射出成形機
ロボット・エアラインの自動接続
製品仕様
| 材質 | 真鍮タイプ |
|---|---|
| 使用圧力 | 1MPa |
| 使用温度 | -5℃ ～ +80℃ |
※仕様などの記載内容は、予告なく変更する場合があります。

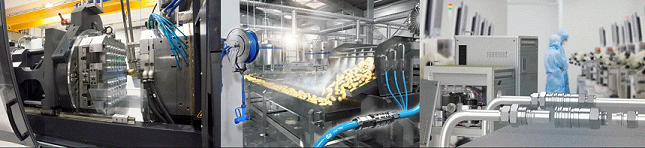

3 CEJN社について
スウェーデン発の
グローバルカップリングメーカー
CEJN社は1955年にスウェーデンで創業したカップリングメーカーです。
世界各地に販売・生産拠点を展開し、安全性と品質を追求した製品を提供しています。
農業、自動車、建設、海洋、製造、輸送、風力発電など、幅広い分野で採用されています。

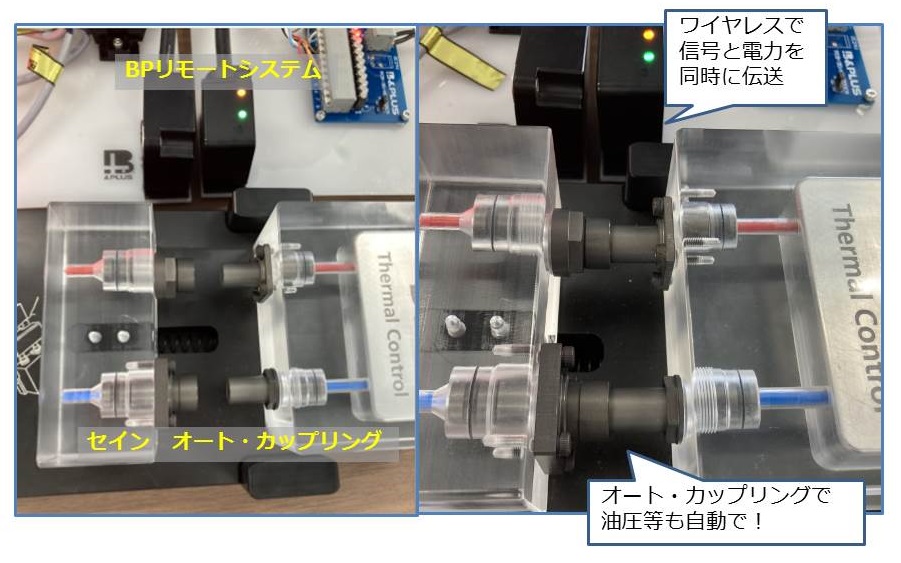

4 設備の自動化への活用
電力・信号・エアー・油圧を
自動で一括伝送
CEJN社のオートカップリングとビー・アンド・プラスのリモートセンサを組み合わせることで、電力・信号のワイヤレス伝送と、エアー・油圧の自動接続を実現できます。
設備の治具や金型の自動着脱、ロボットのATC（オートツールチェンジャー）の自動交換、工作機械のツールの自動交換など、幅広い用途に有効的に活用できます。
5 動画で見る流体カップリング
CEJN社のオートカップリングについて、動画でも詳しくご紹介しています。
CEJN社 オートカップリング紹介動画 →流体カップリングユニットについて、
お気軽にご相談ください
製品仕様や用途に関するお問い合わせは、
こちらからご連絡ください。
