マルチリミットスイッチ
マルチリミットスイッチ
過酷な環境下で信頼性高い：BALLUFF社製
DIN企画準拠の堅牢で高精度な多連スイッチ

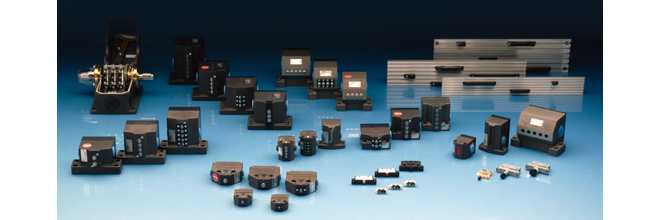

- 堅牢で高精度な多連スイッチ。DIN規格準拠。
- 無接点・有接点両タイプがあり、2連から16連までを揃えています。
- 高精度なスイッチング用ドッグおよびドッグシートを標準品として用意しておりますので、スイッチと組合せてお使い頂けます。
特徴
有接点仕様 BNS819
- アクチュエータ部とスイッチ部を完全に分離する構造により、切削水のかかる悪条件でも使用可能。
- バルーフ独自のプランジャガイドによるメンテナンスフリーの高精度プランジャ。
- スイッチ間のピッチは、8mm・10mm・12mm・16mmを用意。
- VDE0113に基づく安全スイッチタイプをラインアップ。
無接点仕様 BNS816
- スイッチ間のピッチは、8mm・10mm・12mm・16mmを用意。
- 12・16mmピッチ用内部スイッチは、直流2線式・直流3線式または交流2線式が設定可能。
- LED表示付。
製品仕様
マルチリミットスイッチ 有接点仕様
| 形 状 | 主な仕様 | |
|---|---|---|
 100シリーズ 標準タイプ（DIN 43697に基づく形状） |
底面外形寸法 | 120x82mm |
| 取付穴ピッチ | 100x50mm | |
| スイッチの間隔 | 12mmまたは16mm | |
| スイッチの数 | 2,3,4,5,6,8,10,12 | |
 62シリーズ 薄型タイプ |
底面外形寸法 | 120x62mm |
| 取付穴ピッチ | 98x28mm | |
| スイッチの間隔 | 12mmまたは16mm | |
| スイッチの数 | 2,3,4,5,6,8,10 | |
 61シリーズ コンパクトタイプ |
底面外形寸法 | 79x63mm |
| 取付穴ピッチ | 60mm | |
| スイッチの間隔 | 12mmまたは16mm | |
| スイッチの数 | 2,3,4,5,6 （5連および6連は12mmピッチのみ） |
|
| フランジタイプ | C、B | |
 46シリーズ 小型タイプ |
底面外形寸法 | 72x47mm |
| 取付穴ピッチ | 62x14mm | |
| スイッチの間隔 | 8mmまたは10mm | |
| スイッチの数 | 2,3,4,5,6,8,10 | |
| フランジタイプ | B | |
 40シリーズ 超小型タイプ |
底面外形寸法 | 40x48mm |
| 取付穴ピッチ | 25mm | |
| スイッチの間隔 | 8mm | |
| スイッチの数 | 2,3,4,5,6 | |
| フランジタイプ | B | |
 F60シリーズ シングルタイプ |
底面外形寸法 | 74x61mm |
| 取付穴ピッチ | 35mm | |
| スイッチの数 | 1 | |
 99/100シリーズ 小型シングルタイプ |
底面外形寸法 | 40x41mm (高さ：99=20mm／100=22mm） |
| 取付穴ピッチ | 25mm | |
| スイッチの数 | 1 | |

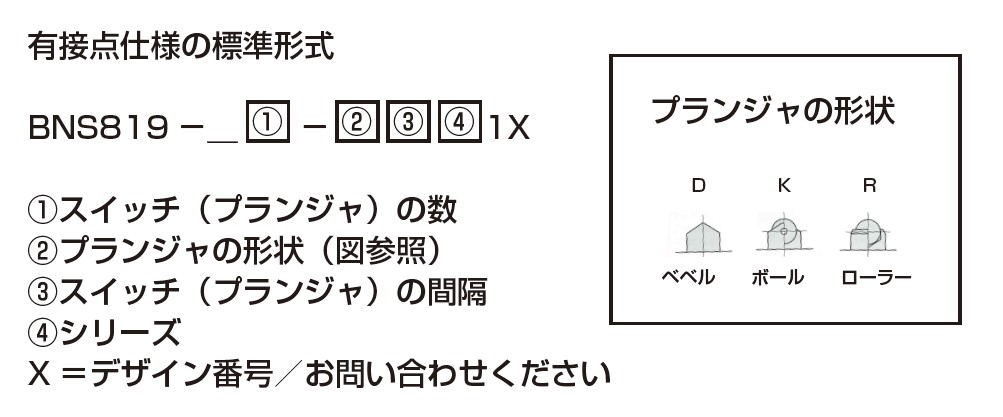

型式について

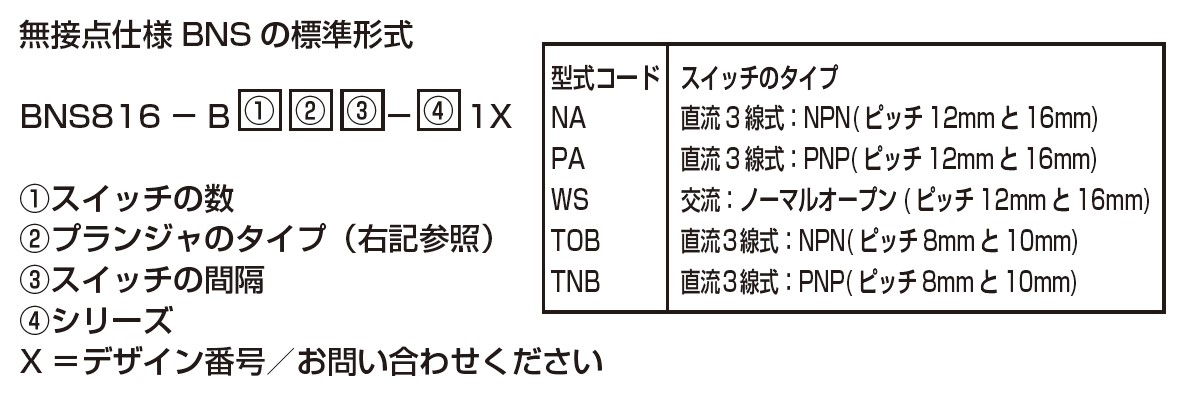

マルチリミットスイッチ 無接点仕様
| 形 状 | 主な仕様 | |
|---|---|---|
 602-11シリーズ 標準タイプ |
底面外形寸法 | 120x83mm |
| 取付穴ピッチ | 100x50mm | |
| スイッチの間隔 | 12mmまたは16mm | |
| スイッチの数 | 2,3,4,5,6,8,10,12 | |
 61x-11シリーズ コンパクトタイプ |
底面外形寸法 | 79x77.5mm |
| 取付穴ピッチ | 60mm | |
| スイッチの間隔 | 12mmまたは16mm | |
| スイッチの数 | 2,3,4,5,6 （5連および6連は12mmピッチのみ） |
|
 603-11シリーズ 小型タイプ |
底面外形寸法 | 72x59.5mm |
| 取付穴ピッチ | 62x14mm | |
| スイッチの間隔 | 8mmまたは10mm | |
| スイッチの数 | 2,3,4,5,6,8,10 | |
 650-11シリーズ 超小型タイプ |
底面外形寸法 | 40x48mm |
| 取付穴ピッチ | 25mm | |
| スイッチの間隔 | 8mm | |
| スイッチの数 | 2,3,4,5,6 | |
-
