これまで全3回にわたり、電界結合方式によるワイヤレス給電技術についてご紹介してきました。最終回となる今回は、電界結合方式の要となる「電極」に焦点を当て、その役割や特徴、設置の自由度、そして設計時の注意点について解説します。

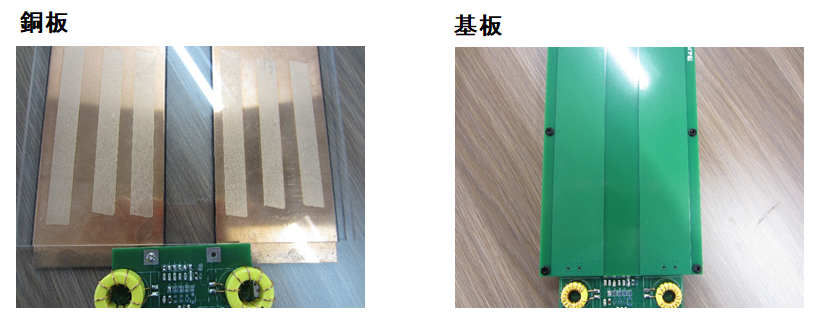

電極の役割について

電界結合方式では、送電側の「電極」が電界を作り、受電側の「電極」がその電界を受けて電力を取り出します。電極は、電界を介してエネルギーをやり取りするための重要な部分であり、基本的には導電性を持つ金属などの導体であれば電極として利用することが可能です。

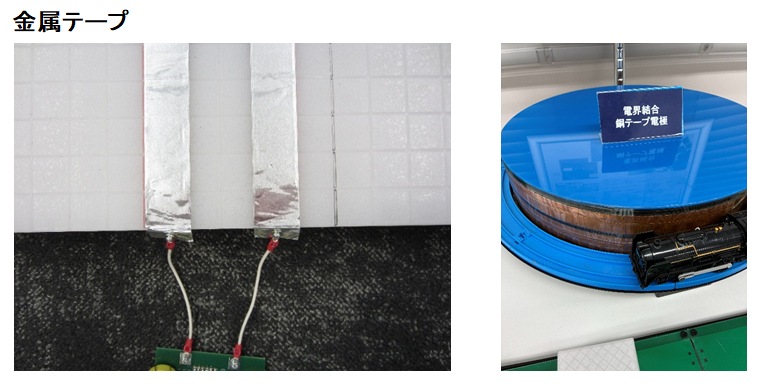

金属テープでも電極になる

電界結合方式では、金属テープのような薄いものでも電極として代用でき、たとえば樹脂や木材など導体でないものに貼りつけて給電システムを構築することもできます。またインピーダンスマッチングができれば、電極を太く・細く・長く・短くすることも可能です。つまり、ワイヤレス給電部分の形状について、設計の自由度が高いと言えます。

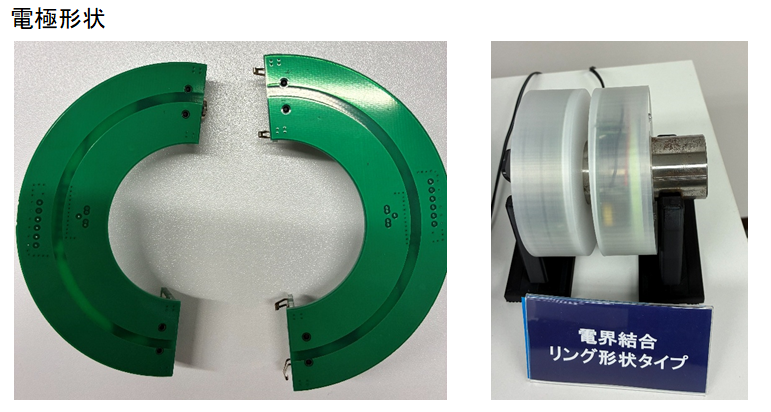

電極形状の自由度と連結構造

電界結合方式では、2本の電極ラインが並行に配置されていれば、電極形状を比較的自由に設計できます。さらに、電極を複数に分割し、それらを連結する構造を採用することで、従来のように対象物へ通して取り付ける必要がありません。例えば鉄柱や配管などに対しても、電極を挟み込むように設置できるため、施工性の向上や設置場所の自由度拡大につながります。

設計時に考慮すべきポイント

一方で、電界結合方式は周囲環境の影響を受けやすいという側面もあります。電極の近くに金属や人体などの導体が、電極と平行に近い状態で接近すると、電極間の静電容量が変化します。その結果、本来最適化されていたインピーダンスマッチングが崩れ、電力伝送効率の低下や給電不良を引き起こす可能性があります。そのため、安定した給電性能を維持するためには、周辺環境や設置条件を考慮した電極設計が重要となります。


活用事例

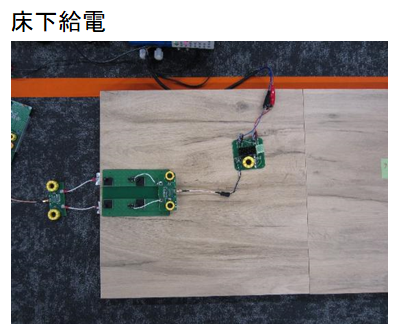

電界結合方式は、電極形状の自由度を活かした様々な応用が可能です。その一例として、床材の裏面にアルミテープを貼り付け、床下からワイヤレス給電を行うといった活用方法があります。電極を目立たせることなく設置できるため、デザイン性を損なわずに給電システムを構築できます。

比誘電率が伝送性能に与える影響

電界結合方式では、送受電電極の間に存在する物質も重要な要素となります。電極間に挟まる物質の比誘電率によって、伝送距離や伝送効率が変化するためです。

【比誘電率とは】

物質の誘電率と真空の誘電率の比であり、物質が電気を蓄える能力や電界に対する応答のしやすさを示します。この値が大きいほど、その物質は電界による分極が強く、より多くの電荷を蓄えることができます。


まとめ

電界結合方式における電極は、単なる導体ではなく、電界を発生・受信する重要な役割を担っています。また、金属テープなどを利用できることから設計自由度が高く、分割・連結構造を活用することで施工性の向上も期待できます。一方で、周囲の導体や設置環境によって伝送性能が影響を受けるため、安定した給電を実現するためには適切な電極設計が欠かせません。電極の特徴や設計上のポイントを理解することで、電界結合方式の活用の幅はさらに広がっていくでしょう。

全3回にわたり電界結合方式についてご紹介してきました。本シリーズが、ワイヤレス給電技術への理解を深める一助となれば幸いです。
