Zシリーズ（標準）

FA環境に適した電磁結合方式RFID

  • コストパフォーマンスが高い
  • 三菱電機社製IDシステムの置き換え
  • ISO15693準拠
  • 様々な用途で使えるIDタグ
対向形（パラレル結合方式）
製品一覧ページヘ

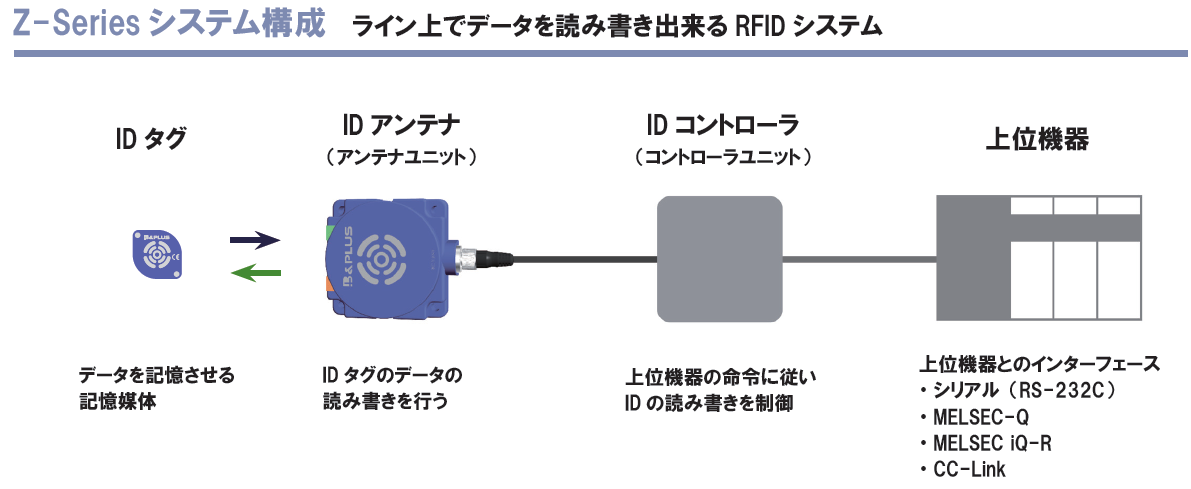

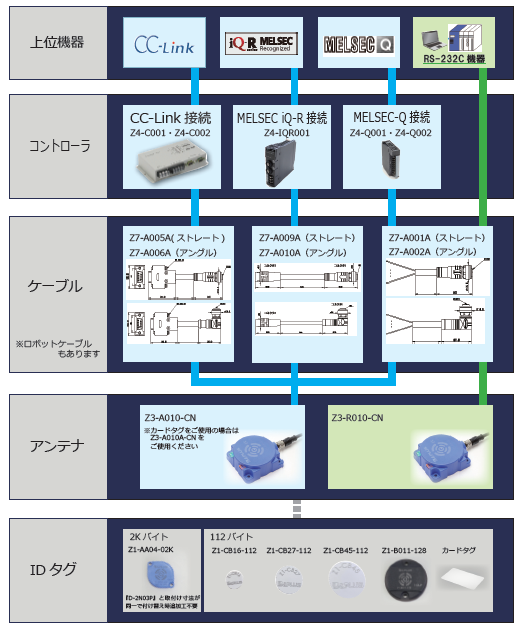

システム構成

図

IDタグのメモリ容量とタイプ

メモリタイプ容量書込み回数読取り回数
読取り回数データ保持期間
EEPROM 112バイト 10万回 無制限 無制限 10年間
FRAM 2Kバイト 無制限 無制限 無制限 10年間


64バイトの通信時間（IDタグとIDアンテナ間の通信時間）

読み取り 200ms
書き込み 200～300ms

製品仕様

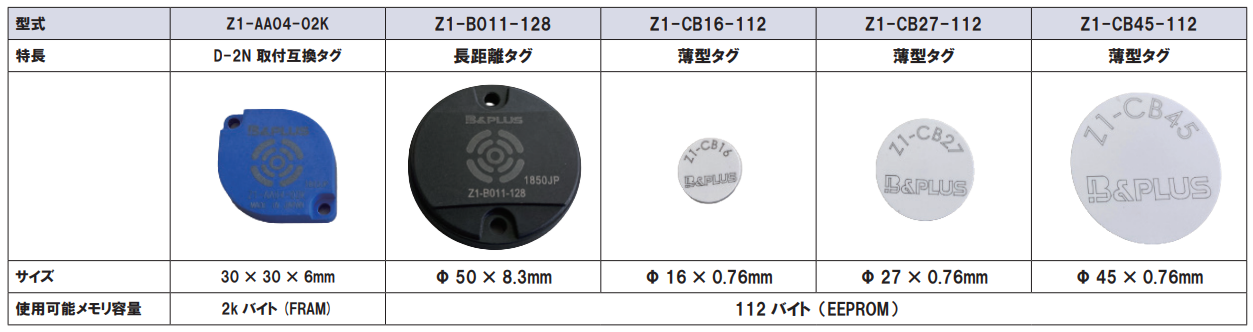

IDタグ

型　式サイズメモリ容量メモリ媒体金属への取付準拠規格特長
Z1-AA04-02K 30ｘ30ｘ6 2Kバイト FRAM 不可 ISO15693 三菱電機社製
D-2N 形状互換
Z1-FA01-128 φ16ｘ0.9 112バイト EEPROM 不可 フレキシブルタグ
Z1-FB01-128 φ28ｘ0.8 不可
Z1-EC02-128 φ26ｘ3.4 不可 セラミックタグ
Z1-B011-128 φ50ｘ8.3 不可 長距離タグ

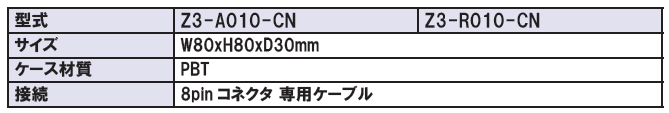

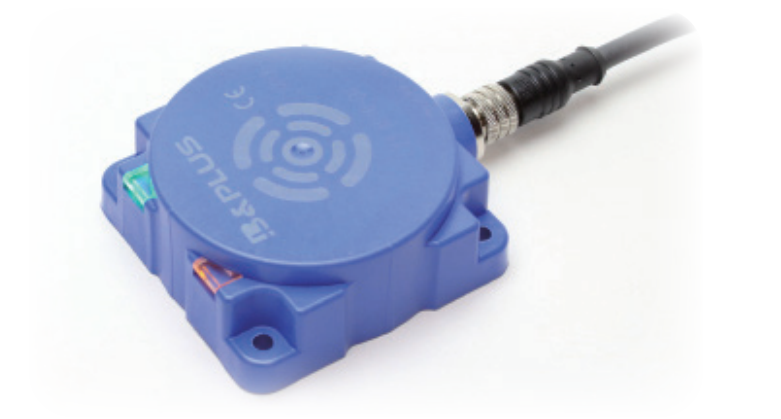

IDアンテナ

型　式サイズ接続タイプ適合IDタイプIDコントローラとの接続
Z3-A010-CN 角型
80x101x30		 コネクタタイプ

Z1-AA04-02K
Z1-FA01-128
Z1-FB01-128
Z1-EC02-128
Z1-B011-128

 アンテナケーブルによる

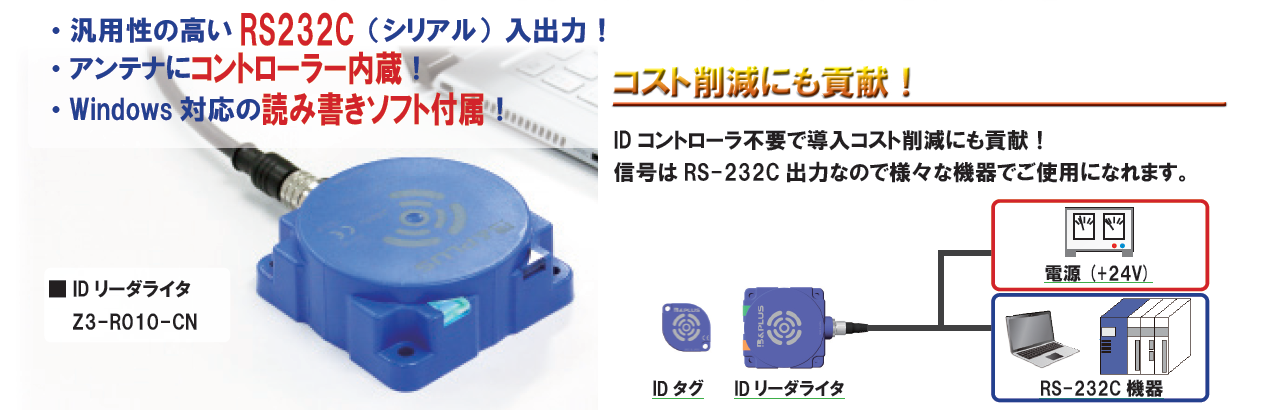

Z3-R010-CN

RS-232C機器に直接接続。
（IDコントローラ内蔵）

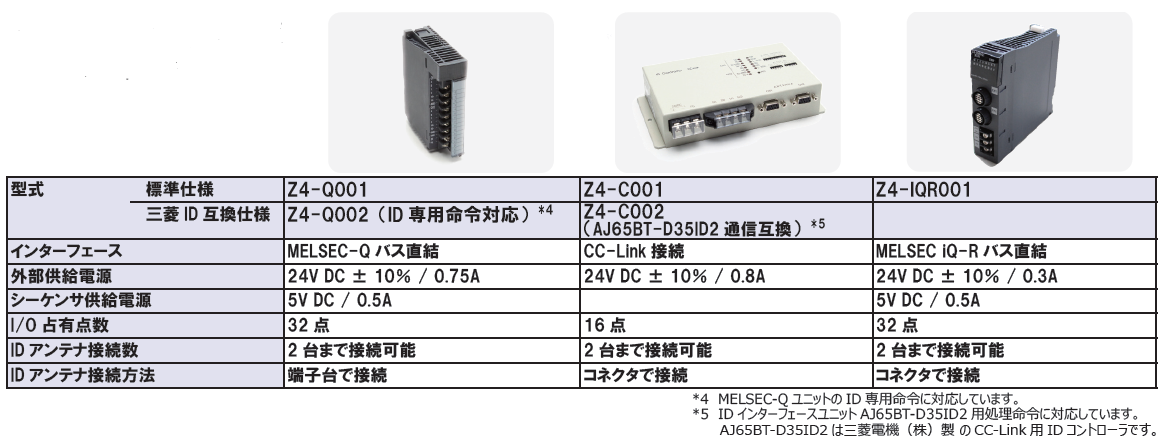

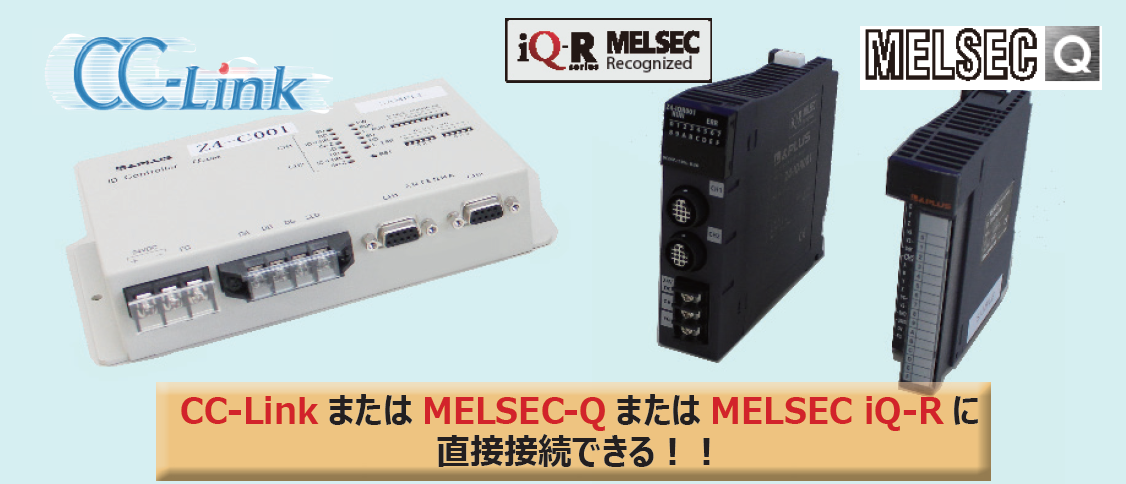

IDコントローラー

型　式インターフェースIDアンテナ接続数備　考
Z4-IQR001 MELSEC iQ-R 2CH -
Z4-Q001 MELSEC-Q 2CH -
Z4-Q002 三菱電機社製QD35ID1/2 ID専用命令対応
Z4-C001 CC-Link 2CH -
Z4-C002 三菱電機社製AJ65BT-D35ID2 通信互換

アンテナケーブル

型　式形　状ケーブル長適合IDコントローラIDコントローラとの接続
Z7-A001A-PU-_ _ M12ストレート

2,5,10,15,
20,25m

 Z4-Q001、
Z4-Q002		 ケーブル（端子台）
Z7-A001A-RB-_ _
Z7-A002A-PU-_ _ M12アングル
Z7-A002A-RB-_ _
Z7-A005A-PU-_ _ M12ストレート Z4-C001、
Z4-C002		 D-sub9 ピン
Z7-A005A-RB-_ _
Z7-A006A-PU-_ _ M12アングル
Z7-A006A-PU-_ _
Z7-A009A-PU-_ _ M12ストレート  Z4-IQR001  コネクタ
Z7-A009A-RB-_ _
Z7-A010A-PU-_ _  M12アングル
Z7-A010A-RB-_ _
Z7-A007-C1 M12ストレート カールコード Z3-R010-CN D-Subコネクタ
