海水の中で給電しながら通信できる？海中ワイヤレス給電 実験ラボ #02

海水の中で、給電しながら通信してみます！

前回の実験ラボ #01では、既製品を使って人工海水中でのワイヤレス給電に挑戦しました。前回の条件では、空気中と比べて給電性能に大きな差は見られませんでした。

では、電力を送るだけでなく、データも一緒にやり取りできるのでしょうか？

水中の機器に電源を供給しながら、センサの測定値を読み出したり、機器に指示を送ったりできたら、使い方がさらに広がりそうです。そこで第2回は、「人工海水中で、ワイヤレス給電をしながら通信できるか」を試してみました！

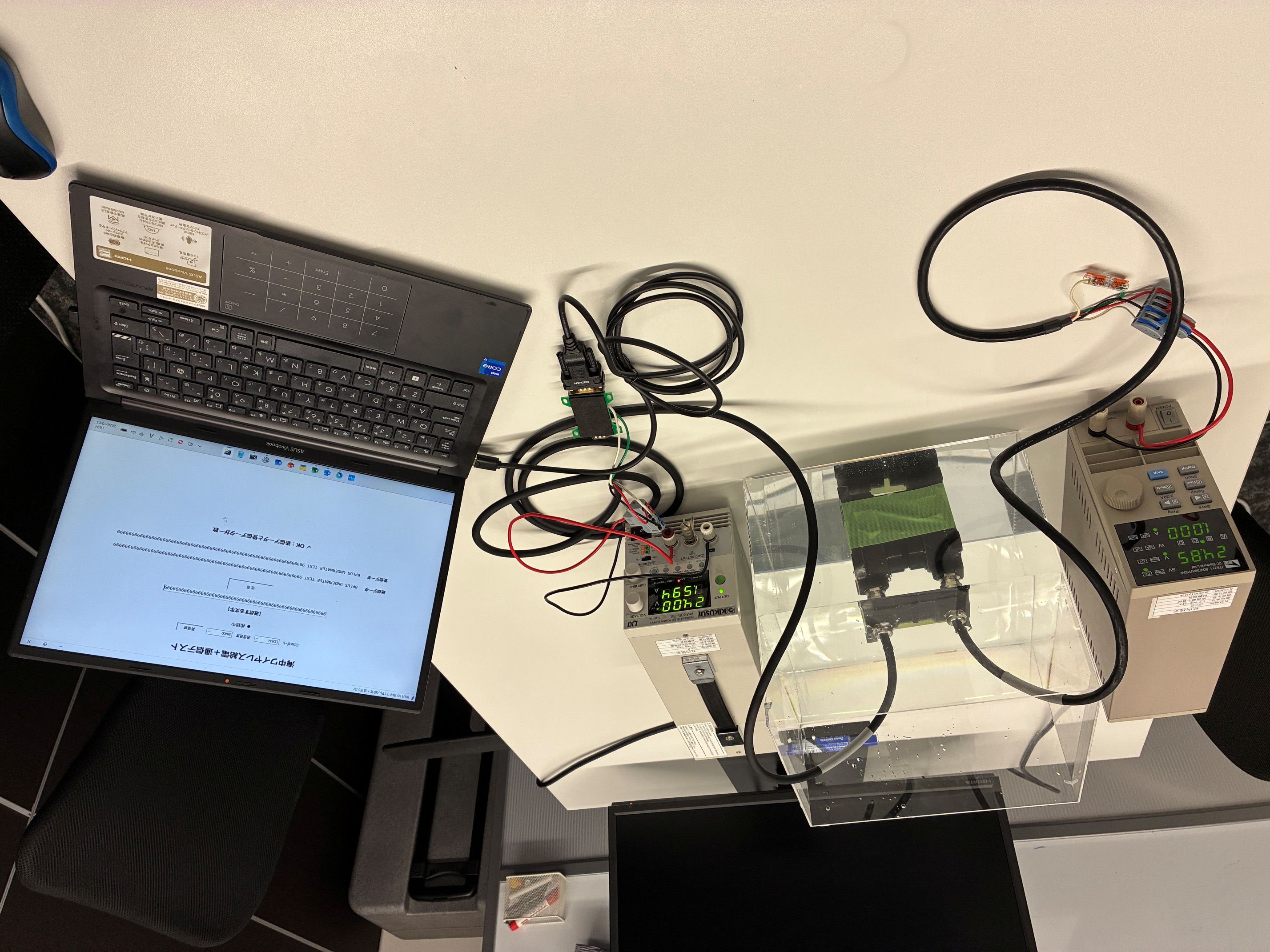

人工海水中での給電・通信試験。PCで送ったデータが戻ってくるかを確認します。

今回は、給電とRS-232C通信を同時に確認

使用したのは、給電と信号伝送を行うRCD11です。まず空気中で確認し、続いて人工海水中で給電・通信の様子を比較しました。

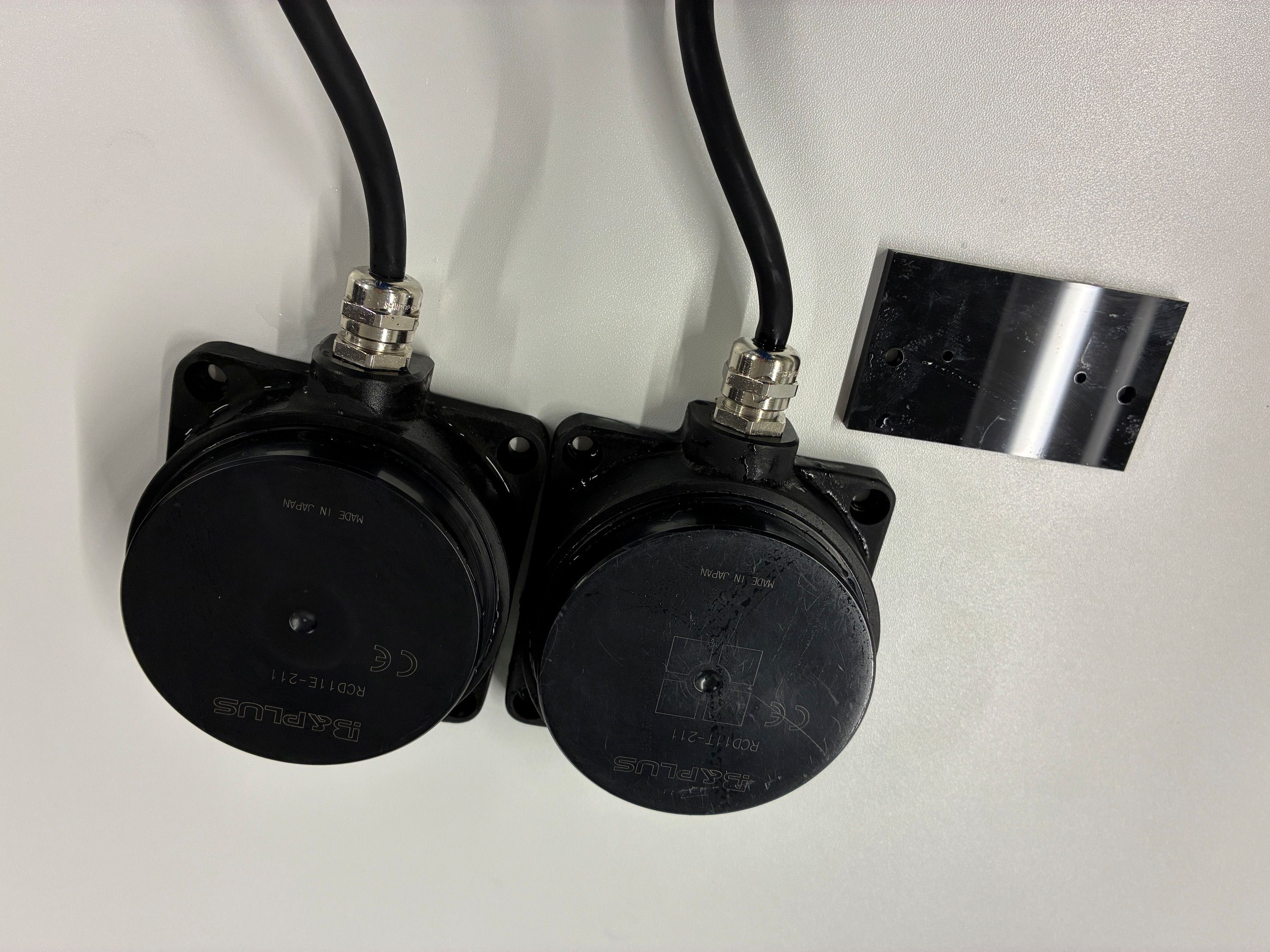

今回使用したモジュールとスペーサー。

「送った文字が、そのまま戻る？」ループバックで確認

今回の通信確認には、ループバック方式を使いました。受け取ったデータを折り返して、送った側へ戻す方法です。

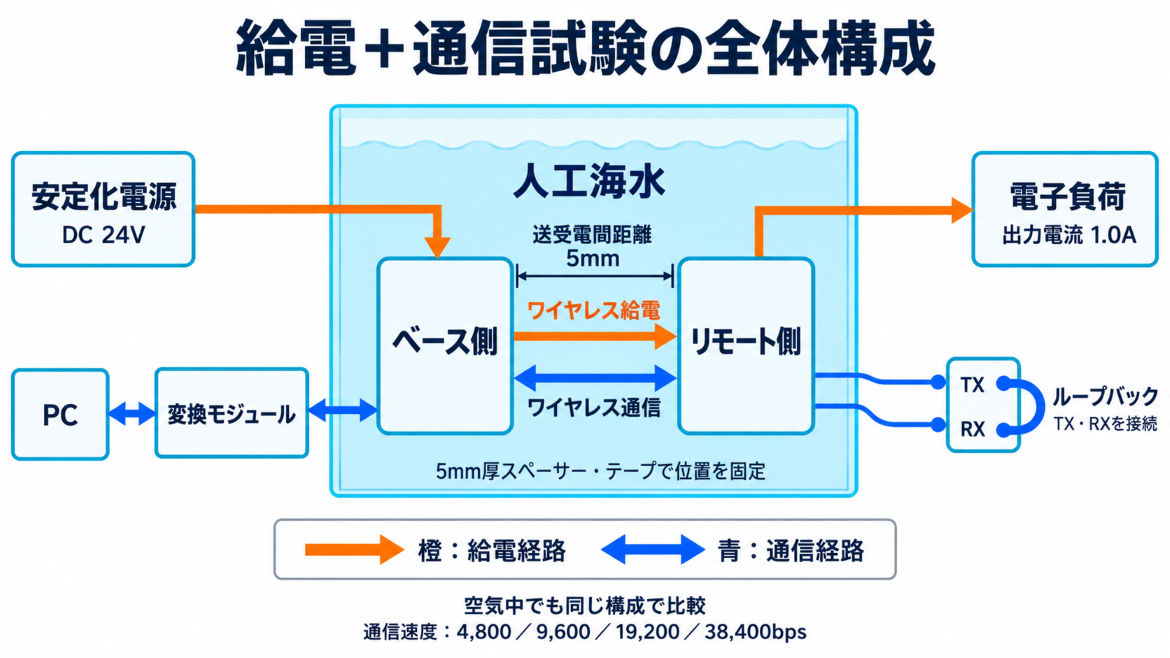

リモート側の通信端子でTX（送信）とRX（受信）を接続し、PCから送った文字列が、モジュール間のワイヤレス区間を往復してPCへ戻る構成にしました。

例えば、38,400bpsでは「BPLUS UNDERWATER TEST 38400」という文字列を送信。受信した文字列と送信した文字列が一致すれば、「OK」判定とします。給電を行った状態で、この確認を各通信速度で実施しました。

給電の結果は、空気中も人工海水中も同程度

まずは給電の結果です。人工海水中でも約25Wの出力を確認できました。

空気中と人工海水中の差は、出力電力で0.10W、効率で0.2ポイントでした。今回の測定でも、どちらも同程度の給電結果となりました。

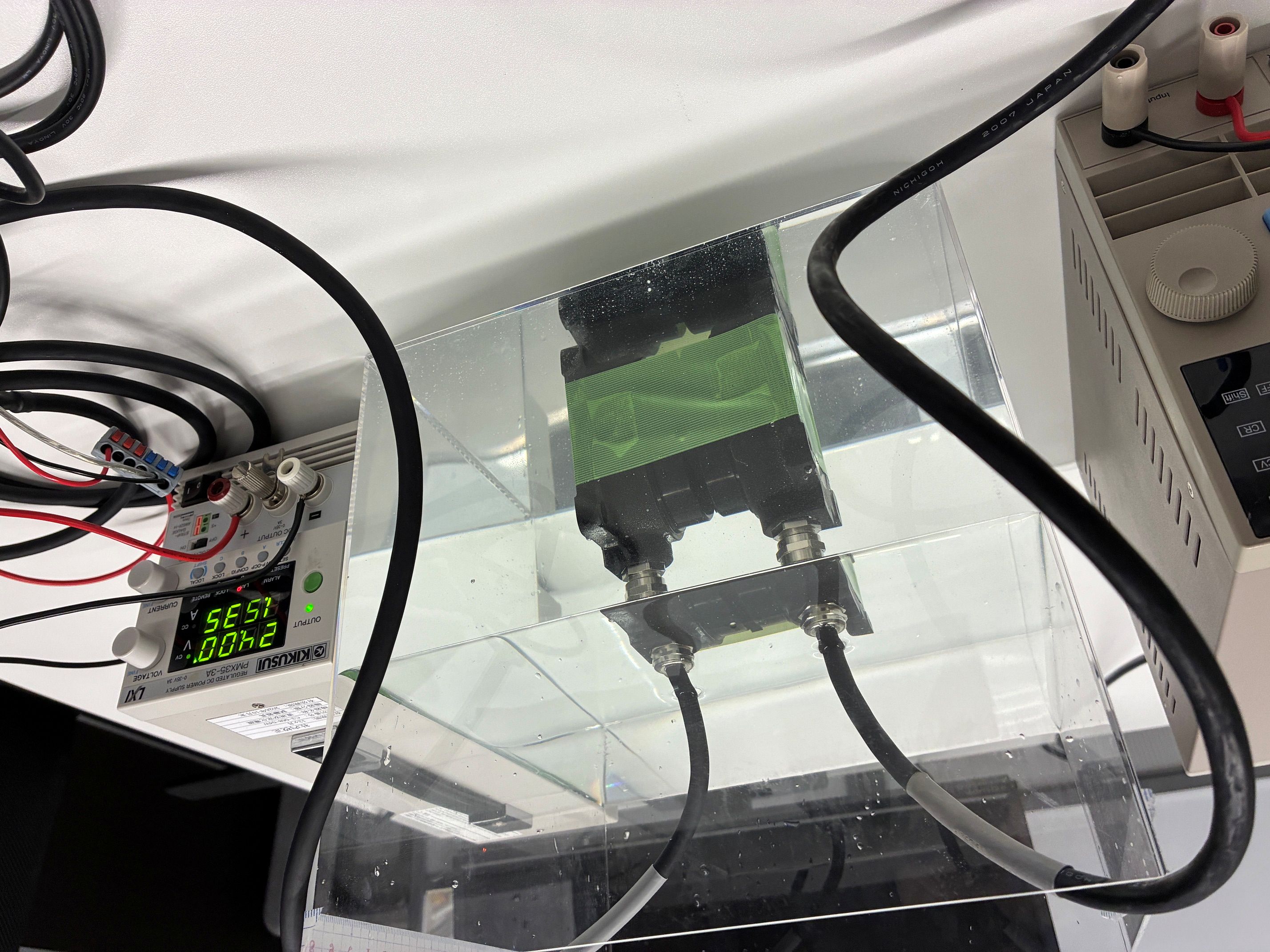

人工海水中に沈めた送受電モジュール。位置関係を固定した状態で評価しました。

通信も、4,800～38,400bpsの全条件でOK！

続いて、給電中の通信結果です。通信速度を4段階に変えて確認したところ、空気中・人工海水中のどちらでも、すべてOK判定となりました。

送った文字列が、人工海水中のワイヤレス区間を往復して、そのまま戻ってきました。「給電はできたけれど、通信はどうだろう？」という今回の疑問に対して、うれしい結果です！

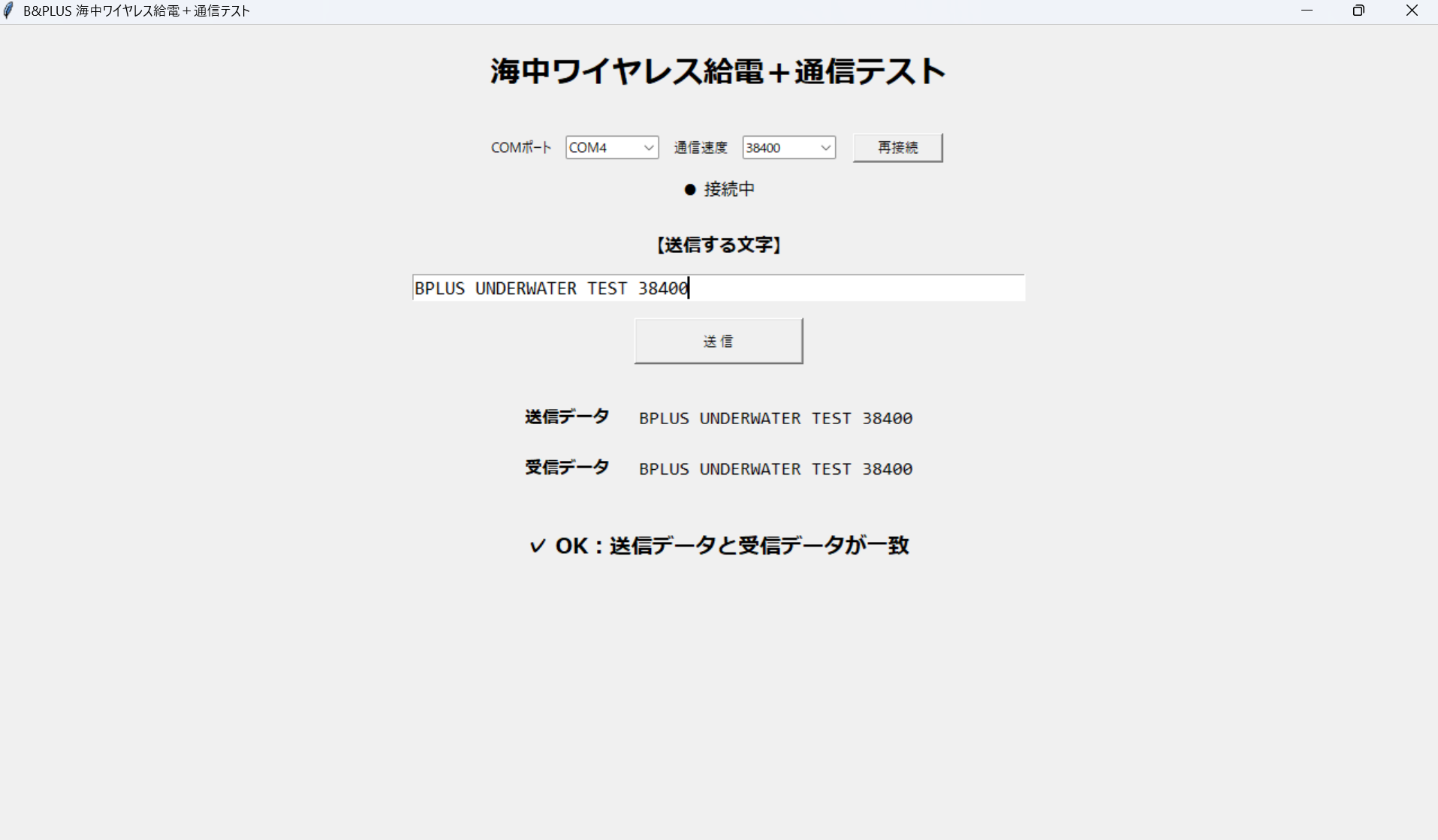

38,400bpsでの確認画面。送信データと受信データが一致し、OKと表示されています。

給電しながらデータも送れたら、何ができる？

今回の条件では、人工海水中で給電を行いながら、RS-232C通信が成立することを確認できました。

例えば、水中センサへ電力を供給しながら測定データを取り出す仕組みや、水中機器が所定の位置に戻ったときに給電とデータのやり取りを行う仕組みなど、次に試してみたい使い方が浮かんできます。

「こんな水中機器で、給電とデータ通信をまとめて行えないかな？」というアイデアやお困りごとがあれば、ぜひB&PLUSへご相談ください。

水中・海中ワイヤレス給電の仕組みや活用例については、こちらでもご紹介しています。
▶ 水中・海中ワイヤレス給電とは？技術のポイントと導入事例をご紹介
