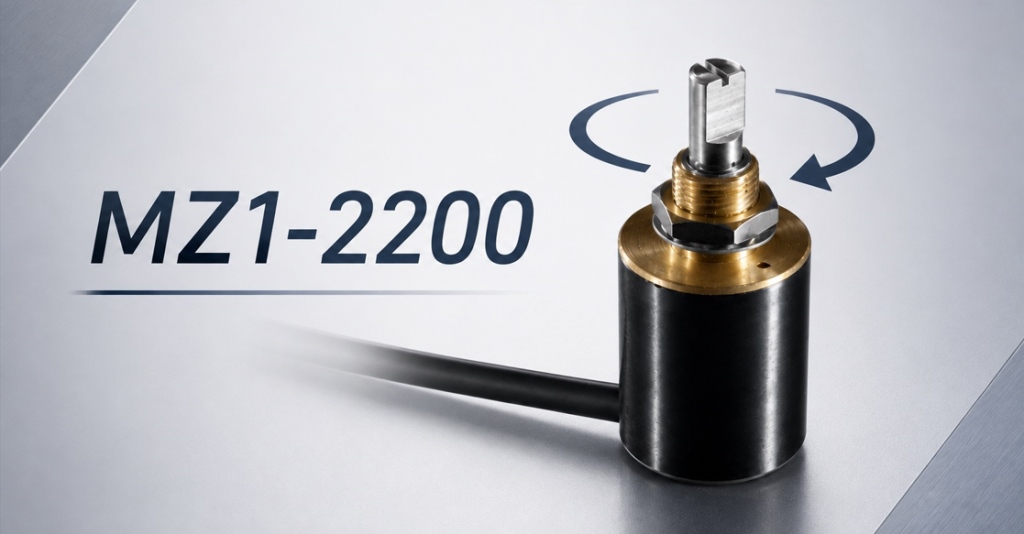

超小型マルチターンセンサMZ1-2200に、Ratiometric出力タイプが新登場！

MZ1-2200シリーズに、新たにRatiometric（レシオメトリック）出力タイプが加わりました。

従来のIO-Link、CANopen、CAN SAE J1939に加え、5V電源対応のアナログRatiometric出力をご用意。既存のアナログ入力機器との親和性が高く、ポテンショメータからの置き換えや新規装置への組み込みなど、より幅広い用途に対応します。

アクチュエータ、バルブ、制御機器、印刷・包装機械など、設置スペースが限られる装置に適しており、小型・高精度なマルチターン位置検出を実現します。

MZ1-2200(レシオメトリック出力)の特長

センサ電源と制御機器の基準電圧を共通化することで、電源電圧の変動による測定誤差を抑え、安定した角度検出を実現します。高精度な安定化電源等を使わずに済むため、コスト削減にもつながります。
　
　電源電圧 / 5V
　出力 / Ub（電源電圧）に対するレシオメトリック出力
　5～95% [0.25～4.75 V] または 10～90% [0.5～4.5 V] から選択可能

　出力特性 / 増加または減少
　1チャネル（工場出荷時設定）

●仕様●

　位置分解能 / 全測定範囲で16bit
　微小な位置変化も細かく検出できる高分解能を実現

　直線性 / 0.4% FS（1回転）～0.13% FS（44回転）
　測定誤差が少なく、高精度な位置検出が可能です

　繰り返し精度 / 0.5°
　同じ位置を繰り返し測定しても安定した測定値を出力し、高い再現性を実現します

　温度誤差 / 0.25％ FS
　温度変化による誤差は、測定範囲全体の0.25%以内

　EMC / 産業用途向け設計、CE指令（EN 61000-4ff）適合

●ポイント●

超小型設計で省スペース化に貢献
　直径22mmのコンパクト設計。
　限られたスペースにも組み込みやすく、小型装置やアクチュエータへの搭載に適しています。
　また、高い位置精度を必要としない用途では、リニアスケールを
　「ラック＆ピニオン＋MZ1-2200（多回転角度センサ）」方式に置き換えることで、
　検出機構の省スペース化も期待できます。

電源OFFでも位置情報を保持
　True-Power-On Multi-turn機能により、電源が切れても回転位置を記憶。
　非通電時でも回転数をカウント可能のため、装置の再起動後も原点復帰を行うことなく、
　そのまま位置検出を再開できます。

最大44回転を高精度に検出
　最大44回転（15,840°）まで測定可能。
　16bitの高分解能で、多回転位置を高精度に検出します。

想定用途

　・アクチュエータ
　・産業車両、物流機器
　・モータースポーツ
　・サービスロボット
　・バルブ開度検出
　・シート位置調整
　・ドア/ゲート駆動
　・制御ユニット
　・リフティングテーブル　など

こんな方におすすめ！

超小型の角度センサをお探しの方や、既存のアナログ角度センサからの置き換えをご検討中の方におすすめです。5V電源対応のRatiometric出力により既存設備へ導入しやすく、狭いスペースにも設置可能。さらに、True-Power-On技術による原点復帰の削減と、最大44回転までの高精度な位置検出により、さまざまな産業機械・自動化装置で活用いただけます。

Novotechnik社について

Novotechnik社は、ドイツに本社を構えるポジションセンサのリーディングメーカーであり、非接触型・高精度センシング技術において世界的に高い評価を獲得しています。
同社のセンサは、摩耗のない非接触測定構造により長寿命を実現し、高精度・高再現性・高信頼性を兼ね備えていることが特長です。過酷な環境下においても安定した測定が可能で、設備の品質向上や保全コストの低減に大きく貢献します。
また、リニアセンサ、ロータリーセンサ、マルチターンセンサなど幅広い製品ラインアップを展開し、用途や条件に応じた最適なセンサ選定が可能です。現在、産業機械、FA（ファクトリーオートメーション）、 建設機械、モビリティ、医療機器など幅広い分野で採用されています。
