移動型ワイヤレスドローンステーションを簡単に構築できるシステムの提供開始！

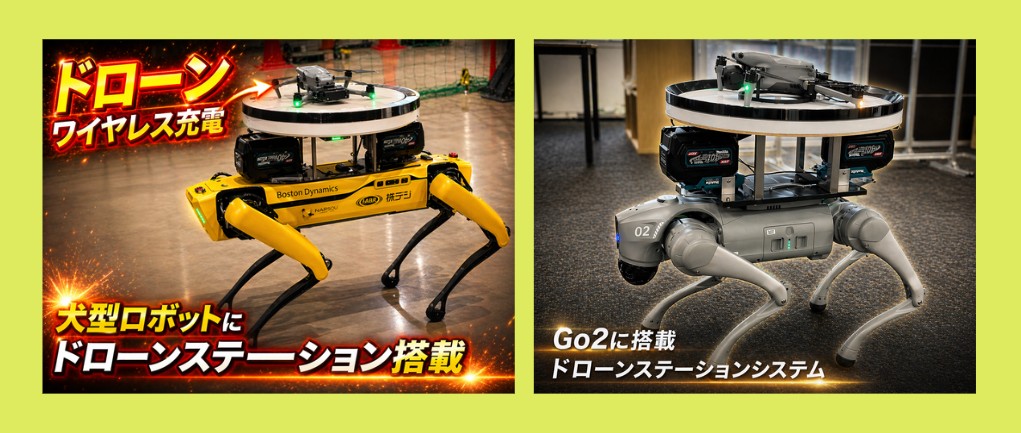

犬型ロボットにドローンステーションを搭載し、ドローンへのワイヤレス充電を可能にしました。さらに、ドローンを離陸ポイントまで搬送することで、従来よりも広範囲での運用を実現しています。
本システムは、災害現場やインフラ設備における遠隔での状況確認を主に目的としており、省人化の推進と作業員の安全確保などに貢献します。

開発背景

近年、インフラ点検や設備巡回においてドローンの活用が進む一方、

・バッテリー交換のための人手介入
・ドローンポートの固定設置による運用制限
・危険エリアへの人の立ち入りリスク

といった課題がありました。
また、犬型ロボット（例：SPOT）は高い機動力を持つものの、ドローンとの連携はほぼ前例が無くかなり新しい領域です。

システム概要

本システムは以下の構成で成り立ちます。
犬型ロボット上にドローンステーションを搭載し、ドローンのワイヤレス充電機能（非接触充電）より、移動型ドローン基地として機能します。

特徴

・ 運用の流れ
    ロボットがドローン離陸ポイントまで運ぶ → ドローンが離陸 → 点検 → 着陸 → 自動充電の一連の動作が可能

 ・ワイヤレス充電
    接点不要のため 雨天・粉塵環境に強い メンテナンス性向上

 ・ 高い機動性
    犬型ロボットの採用により 段差・階段・屋外・不整地場所までの移動が可能

 ・移動型ドローンステーション
    従来の固定式ドローンステーションと異なり、必要な場所へ移動して運用可能

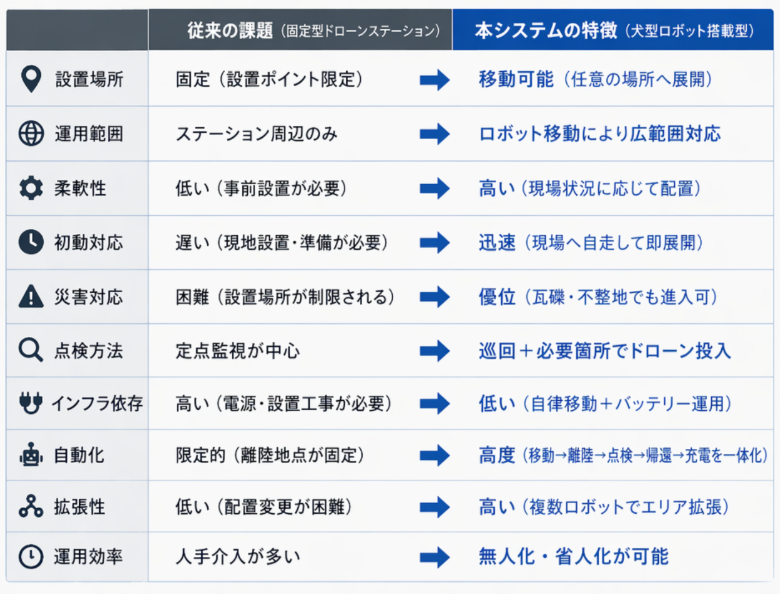

従来の固定型ドローンステーションの課題を解決し、運用の自由度を大幅に向上

技術の特徴

・特別な申請が不要（50W 以下設計の高周波利用設備申請対象外）
・ドローンへの充電、（例：Air3S：29W 充電、DJI Mini：18W 充電）
・基地局ポート寸法、φ50cm の円形構造
・軸ズレ構造、直径100mmの範囲で充電

災害対応分野での活用が可能

本システムは、人の立ち入りが困難または危険な環境での情報収集に適しています。

・高線量エリアの状況確認
・建屋内部および周辺の映像取得
・二次災害リスクの把握

などに活用が期待されます。 また、地震・火災・化学災害などの現場においても、迅速な状況把握手段としての活用が見込まれます


想定用途

・災害時の状況確認・遠隔調査（立入困難エリア含む）
・インフラ・設備（工場・発電所・建物）の点検
・警備/防犯巡回（施設・敷地・外周監視）
・建設現場の進捗確認・安全管理
・高所/狭所など人が行きにくい場所の点検
・獣害対策

今後の展開

本システムの耐環境性能および運用安定性の向上を図り、より過酷な環境下での実用化を進めてまいります。あわせて、長時間運用に対応した電源・充電効率の改善にも取り組みます。また、インフラ点検や災害対応分野への導入を見据え、各種現場条件に適合したシステム展開を進めることで、実用性の高い点検ソリューションとしての確立を目指します。

＜PR TIMES 掲載記事はこちらより＞


大宮ショールームのご案内

B&PLUSでは、常設のワイヤレス給電ショールーム見学をご用意しております。ショールームではドローン充電はもちろん、その他最新のワイヤレス給電技術を実際に体験していただけます。ご予約制となりますので、こちらよりご覧ください。
※貸出状況により、ご希望のデモ機をご覧いただけない場合がございます。つきましては、希望されるデモ機などの詳細をあらかじめご連絡ください。

A drone station mounted on a dog-shaped robot enables wireless charging for drones. In addition, by transporting the drone to its takeoff point, the system achieves wider operational coverage than conventional solutions.
This system is primarily intended for remote situational monitoring at disaster sites and infrastructure facilities, contributing to labor-saving operations and improved worker safety.

Development Background

In recent years, the use of drones for infrastructure inspection and facility patrols has expanded. However, several challenges remain:

・Manual intervention for battery replacement
・Operational limitations caused by fixed drone port installations
・Risks associated with human entry into hazardous areas

In addition, although dog-shaped robots (e.g., SPOT) offer high mobility, integration with drones is still a highly innovative and largely unexplored field.

System Overview

This system consists of the following configuration.
A drone station mounted on a dog-shaped robot functions as a mobile drone base station through wireless drone charging (contactless charging).

Features

・ Operational Flow
    The robot transports the drone to the takeoff point → the drone takes off → inspection → landing → automatic charging, enabling a fully automated sequence of operations

 ・Wireless Charging
    Contactless charging improves resistance to rain and dusty environments while enhancing maintainability

 ・ High Mobility
    The use of a dog-shaped robot allows movement across steps, stairs, outdoor areas, and uneven terrain

 ・Mobile Drone Station
    Unlike conventional fixed drone stations, the system can move and operate wherever needed

Solves the limitations of conventional fixed drone stations and greatly improves operational flexibility

Technical Features

・No special application required (designed below 50W and exempt from High-Frequency Utilization Equipment application requirements)
・Drone charging capability (e.g., Air3S: 29W charging, DJI Mini: 18W charging)
・Base station port dimensions: circular structure with a diameter of φ50 cm
・Axis misalignment tolerance: charging possible within a 100 mm diameter range

Applicable for Disaster Response

This system is suitable for information gathering in environments that are difficult or dangerous for humans to enter.

・Monitoring conditions in high-radiation areas
・Capturing images inside and around buildings
・Assessing risks of secondary disasters

The system is also expected to be useful at sites affected by earthquakes, fires, and chemical disasters as a rapid situational assessment tool.


Expected Applications

・Situation monitoring and remote investigation during disasters (including inaccessible areas)
・Inspection of infrastructure and facilities (factories, power plants, buildings)
・Security and surveillance patrols (facilities, premises, perimeter monitoring)
・Construction site progress monitoring and safety management
・Inspection of locations difficult for humans to access, such as high or narrow spaces
・Wildlife damage prevention

Future Developments

We will continue improving the environmental durability and operational stability of this system to advance practical deployment in even harsher environments. At the same time, we are working on enhancing power supply systems and charging efficiency for long-duration operation. Furthermore, with future deployment in infrastructure inspection and disaster response fields in mind, we aim to establish this system as a highly practical inspection solution by adapting it to various on-site operational requirements.

＜Click here for the PR TIMES article＞


Omiya Showroom Information

B&PLUS offers tours of its permanent wireless power transfer showroom. In the showroom, visitors can experience not only drone charging but also the latest wireless power transfer technologies firsthand. Reservations are required, so please visit here for details.
*Depending on equipment availability, your preferred demo units may not be available for viewing. Please contact us in advance regarding the demo units you wish to see.
