耐環境性＆高速動作も検出！非接触誘導式リニアスケール「TF1シリーズ」

製造ラインでは、温度変化や振動、水分・粉塵・汚れといった要因に加え、磁性体の影響など、センサにとって厳しい環境がつきものです。

Novotechnik社の TF1シリーズは、そんな環境でも動作するように設計された、誘導方式・完全非接触のリニアスケールです。厳しい環境でも安定して動作し、最大移動速度10m/sの高速動作にも対応。今回は、その特長をご紹介します！

TF1の特長

1. 長寿命・誘導式で磁場耐性あり

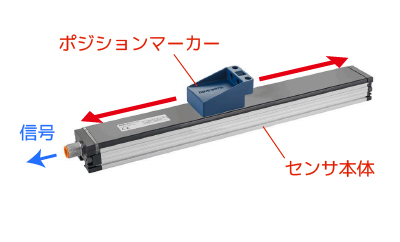

   検出体に金属（ポジションマーカー）を取り付け、センサの上部を移動させることで、誘導式で位置を検出します。そのため、機械的な摩耗がなく長寿命です。また、磁石を使わない構造のため磁場の影響を受けにくく、工作機械や金属加工機の測定にも適しています。




2. 高精度で、高速動作に対応
   位置変化をリアルタイムに検出し、高速動作機構の制御（サーボ軸フィードバックなど）に最適です。
   ・更新レート：10 kHz
   ・信号遅延：1 ms以下
   ・測定対象：最大移動速度 10 m/s、加速度 200 m/s²
   ・分解能：最大1 µm



3. 高い環境耐性
   水や粉塵、高低温、振動、汚れなど、悪環境下でも使用できるよう設計されています。
   ・防水防塵（IP67）
   ・広い使用温度範囲 （−40 ～ +85℃、温度ドリフト<15 ppm/K）
   ・IEC 60068準拠の耐衝撃（100 g）、耐振動（20 g）性能
   ・検出体とセンサ本体が非接触で、グリス汚れやダストに強い
   ・磁場に強く、モータ、ソレノイド、サーボ周辺や、切粉環境でも使用可能





4. 多彩な通信インターフェース
   豊富なインターフェースで、既存のシステムに柔軟に組み込めます。
   ・電圧（0–10 V）
   ・電流（4–20 mA）
   ・SSI
   ・CANopen
   ・IO-Link

   IO-LinkとCANopenは、位置・速度・温度を同時出力できます。
   また、ステータスLEDを搭載しており、動作状態を目視で確認することも可能です。


5. 設置と調整が容易
   センサと検出体の位置ずれは、±2 mmまで許容。
   検出範囲とゼロ点の設定も可能なため、設置の調整が容易です。

   測定長は100〜1000mmまで対応し、装置のサイズや用途に合わせて選択できます。また、調整クランプ付属で、位置を微調整しながら設置可能です。WebからCADデータもダウンロード可能できます。



TF1シリーズのデータシートはこちらからご覧ください！

動画でも実際の動作をご紹介しています↓

お問い合わせはこちら

リニアスケールの選定や仕様に関するご相談、既存システムへの適用検討なども承っております。
測定環境や用途に合わせた最適な構成をご提案いたしますので、ぜひお気軽にお問い合わせください。

http://novotechnik.jp/
