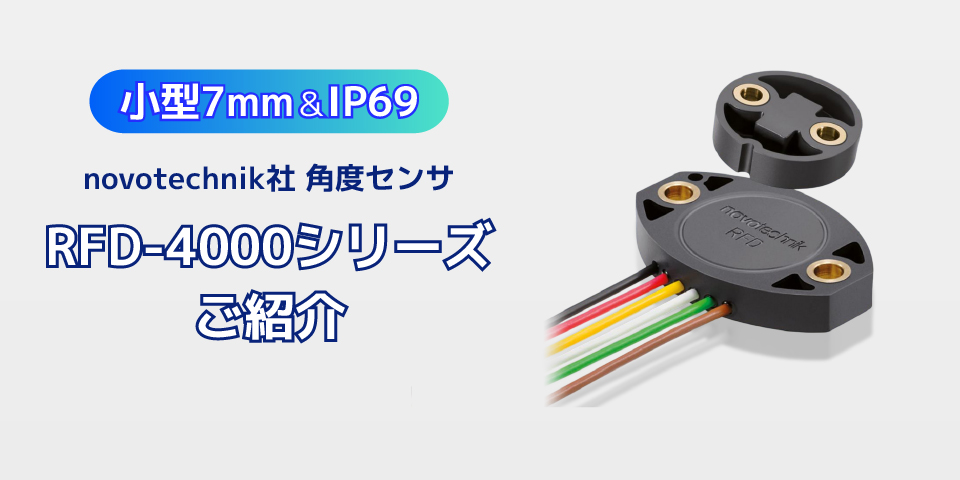

薄型7mm・IP69！長寿命な非接触角度センサ RFD-4000

繰り返し動作による摩耗、粉塵や湿気による劣化、交換作業の手間——。
ポテンショメータの寿命や耐環境性にお悩みはありませんか？

その課題を解決するのが、完全非接触構造の薄型角度センサ「RFD-4000」です。

RFD-4000の特長

1. 高寿命＆IP69
   RFD-4000はポジションマーカー（磁石）の磁界の変化で角度を検出します。回転軸の摩耗がなく、摩耗部品ゼロ＝メンテナンスフリーです。
   さらに、IP67／IP68／IP69の保護等級を備え、粉塵・湿気のある場所や、水中でも使用できます。

2. 厚さ7mm・質量10gの薄型設計
   薄型・軽量で、装置の小型化や軽量化に適しています。医療機器や搬送ロボットなど、軽量設計にも対応します。低価格なので、装置内の複数軸（多軸構成）への組み込みにもオススメです。

3. 360°連続検出
   測定範囲は最大360°、連続検出が可能です。
   非磁性材越しに測定できるため、防塵カバーや密閉筐体の内側でも設置できます。
   さらに、軸ズレは±3mmまで許容され、振動のある装置にも適しています。

4. 制御システムに直接接続可能
   出力は0.5〜4.5Vなどのレシオメトリック電圧で、PLCや制御機器に直接入力できます。
   短絡・極性保護、診断信号を備え、1ch／2ch／冗長構成を選べます。安全監視やフェイルセーフ設計にも対応可能です。

ぜひ、動画で実機の動作もご覧ください。

用途

RFD-4000は、国内の販売実績において屋外を走行する四輪車のステアリング制御にも採用されています。

その他こんな用途にオススメ

• 建設機械・農業機械の可動部位置検出
  IP69対応で耐久性に優れ、屋外の泥・振動・温度変化の厳しい環境下でも動作します。

• 産業ロボット・搬送装置の回転位置検出
  非接触構造で摩耗がなく、メンテナンス頻度を大幅に削減します。

• 医療機器や試験装置の可動部位置検出
  コンパクトなサイズで狭スペースにも組み込みが容易。摩耗がなく、クリーン環境でも使用できます。

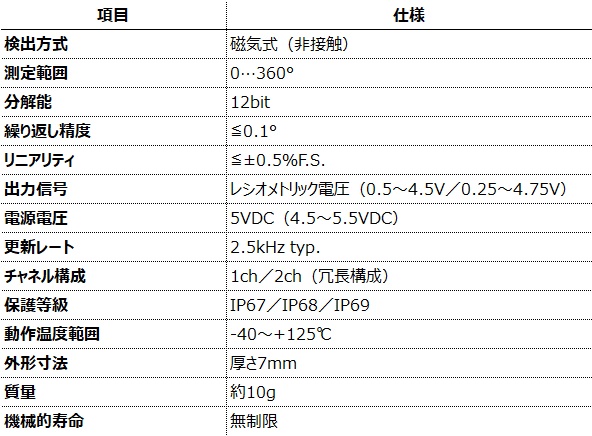

主な仕様

データシートはこちらからご覧ください。

お問い合わせはこちら

製品仕様の詳細や導入事例についてのご相談も承ります。
実際の使用環境やシステム要件に合わせて、最適な構成やインターフェースの選定をサポートいたしますので、ぜひお気軽にお問い合わせください。
