2015/11/26

撹拌機などの温度管理に最適!回転に強いリング形状の熱電対信号伝送!

最新情報

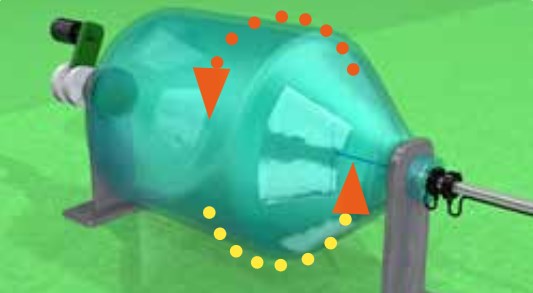

撹拌機や溶融機など回転する設備や機器はの温度管理には熱電対などの温度センサが用いられます。温度センサはコネクタやスリップリングなどで外部と接続し、温度管理を行う事が多いです。しかし回転設備の遠心力による回転時のブレによってスリップリングやコネクタなどを壊してしまうことがあります。

そこで活躍が期待できるのがワイヤレス給電のリモートシステム!

回転中
ヘッドを対向させるだけでワイヤレスによる温度信号伝送を行うので、ブレも問題なし!

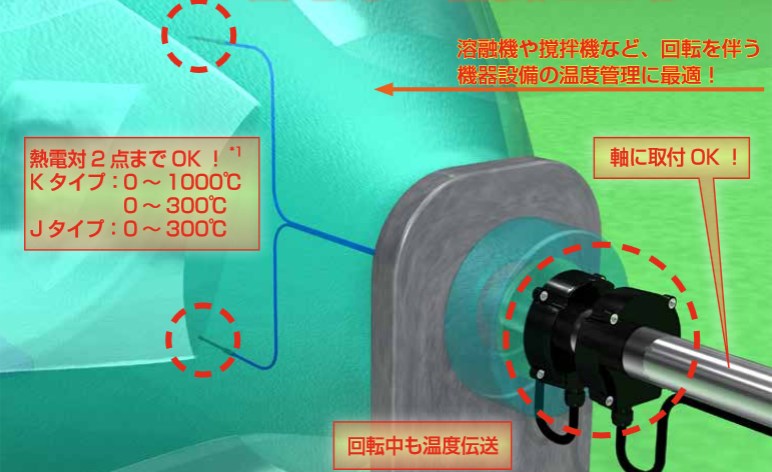

更にリング形状なので既存設備の回転軸へ取付OK!
安定した温度管理を実現できます。

特長

○熱電対の温度信号を回転中も伝送!
スリップリングの置換に最適!
摺動部分がないので高速動作可能!
○φ100タイプで通信距離最大15mm、軸ズレ±15mm
○内径φ50とφ100の2種類用意!合わない場合はご相談ください!

システム構成

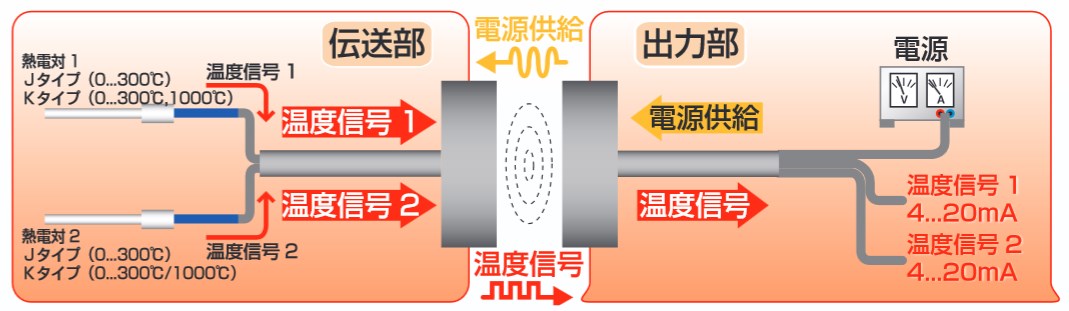

システム構成図

出力部は電源と入力機器を接続し、伝送部には温度センサを接続。
対向させるとワイヤレス給電によって伝送部が駆動し、熱電対2点の温度信号を出力部に伝送します。
出力部は温度信号を電流信号(4...20mA)で出力します

詳しくはこちら⇒製品資料PDF
