Products＞ Industrial RFID ／ BIS C series
Introduction

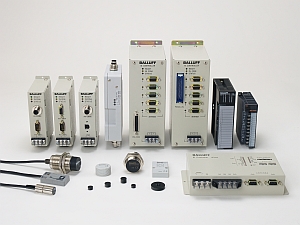

- BIS C series is a system designed for production and assembly. A large variety of data carrieres and read/write heads solves an equally large variety of application problems. - Memory of Data carrier is 511...8Kbyte , All non-battery. - Processor prepares interface that can be connected directly with Host PLC. 　Data carrier ( Data capacity and Type ) 511byte 1023byte 2047byte EEPROM Life time / Read : Unlimited , Write : 1,000,000 times (Operating temperature : 35 deg.C.) Deta retention : 10 years 8Kbyte FRAM／Life time Read , Write : Unlimited / Deta retention : 10 years 　Interface of Host PLC −Serial（RS-232C・USB）　　　　　　　　　　−CC-Link −Parallel 8bit（NPN／PNP）　　　　　　　　−DeviceNet −MELSEC-Bus 　Data Processing Time　（Data processing time for reading and writing is shown below.） Reading　：　220ms(64byte) Writing 　：　860ms(64byte) 　System configlation 　Specification Data carrier Size Article No. Data capacity Memory type Block type* BISC/R※ series EEPROM FRAM 32 byte 64 byte φ9×H4.5 BIS C-121-04/L 511byte ○ 　 ○ 　 ○ φ10×H4.5 BIS C-122-04/L 511byte ○ 　 ○ 　 ○ BIS C-122-11/L 2047byte ○ ○ ○ φ12×H6 BIS C-105-05/A 1023byte ○ ○ ○ φ12×H8 BIS C-103-05/A 1023byte ○ ○ ○ φ16×H7 BIS C-130-05/L 1023byte ○ 　 ○ 　 ○ φ26×H6 BIS C-128-05/L 1023byte ○ 　 ○ 　 ○ BIS C-128-11/L 2047byte ○ 　 　 ○ ○ M16×H10.5 BIS C-100-05/A 1023byte ○ ○ ○ M30×H16 BIS C-117-05/A 1023byte ○ 　 ○ 　 ○ BIS C-117-05/L 1023byte ○ 　 ○ 　 ○ M30×H35 BIS C-104-11/A 2047byte ○ 　 　 ○ ○ BIS C-104-32/A 8Kbyte ○ 　 ○ ○ W30×L20×H9.5 BIS C-124-05 1023byte ○ 　 ○ 　 ○ W32×L52×H11 BIS C-108-05/L 1023byte ○ 　 ○ 　 ○ BIS C-108-11/L 2047byte ○ 　 　 ○ ○ BIS C-108-32/L 8Kbyte 　 ○ 　 ○ ○ W85×L53×H4.5 BIS C-127-05/L 1023byte ○ 　 ○ 　 − W40×L80×H22 BIS C-150-05/A 1023byte ○ 　 ○ 　 − BIS C-150-11/A 2047byte ○ 　 　 ○ − BIS C-150-32/A 8Kbyte 　 ○ 　 ○ − W34×L34×H35 BIS C-190-05/L 1023byte ○ ○ − BIS C-190-11/L 2047byte ○ ○ − BIS C-190-32/L 8Kbyte ○ ○ − W24×L24×H21 BIS C-191-05/L 1023byte ○ ○ − BIS C-191-11/L 2047byte ○ ○ − Influence of surrounding metal *　Memory Organization : Memory size up to 1023 bytes = 32 bytes per block / Memory size 2047 bytes and larger = 64 bytes per block Read/Write head 　 Size Article No. BIS C/R※ series φ14.5×55 BIS C-300 connection to a converter or a processor with a built-in converter ○ M16×55 BIS C-306 ○ M18×80 BIS C-319 ○ M30×70 BIS C-310 ○ M30×83.5 BIS C-326 − □14.5 Angle BIS C-302 ○ 50×25×10 BIS C-305 ○ □80×40 BIS C-315 ○ 170×80×50 BIS C-351 − 186×48×30 BIS C-318 − M18×86.5 BIS C-319/_ _ -S4 connection to a converter or a processor with a built-in converter with connection cable − M18×45 BIS C-325/_ _ -S4 − M30×70.5 BIS C-323/_ _ -S4 − □40×73 BIS C-324/_ _ -S4 − □80×40 BIS C-315/_ _ -S4 − Size Article No. BIS C/R※ series M30×95 BIS C-353-PU-_ _ connection to a processor without converter − BIS C-353D-PU-_ _ BIS C-353E-PU-_ _ 170×80×50 BIS C-352-00.3 − 140×120×60 BIS C-350-00.3 − Influence of surrounding metal Read/Write head cable（For connector type） Figure Article No. Applicable Read/Write head PDF Straight BIS C-518-PVC-_ _ BIS C-315/_ _ -S4,BIS C-319/_ _ -S4, BIS C-323/_ _ -S4,BIS C-324/_ _ -S4, BIS C-325/_ _ -S4 Angle BIS C-517-PVC-_ _ Straight BIS C-505-PU-_ _ Angle BIS C-506-PU-_ _ Connection between Read/write Head and Processor ＩＤ converter Article No. Remarks PDF BIS C-901-SA1 The converter connected to a read/write head and a processor that need an external converter. Processor Interface Article No. Channel Remarks PDF Serial RS-232C Nihon Balluff protocol BIS C-481-A3□ 1CH − BIS C-481-B3□ 1CH Built in Converter BIS C-481-ZM1□ 5CH − BIS C-490-B1□ 1CH USB type BALLUFF protocol BIS C-600-007-650-00-KL1 2CH Built in Converter Parallel 8bit NPN BIS C-482-Z1□ 5CH − PNP BIS C-482-Z2□ − MELSEC-Bus　 AnS・QnAS BIS C-487-1□ 2CH − Q BIS C-488-00 2CH − CC-Link BIS C-489-1□-KBT02 2CH − DeviceNetTM BIS C-6003-025-650-03-ST12 2CH External Converter ＩＤcable（Processor／Read/Write head or Converter） ＩＦcable （Processor／Host PLC） ＩＤ cable Processor ＩＦcable PDF BIS C-502-STF-PU-_ _ BIS C-481-A3□ BIS C-502-PC/BIS C-502-PCJ Connect R/W Head directly BIS C-481-B3□ BIS C-502-PC/BIS C-502-PCJ BIS C-502-STF-PU-_ _ BIS C-481-ZM1□ BIS C-502-PCK BIS C-502-STF-PU-_ _ BIS C-482-Z□□ − BIS C-502-STF-PU-_ _ BIS C-490-B1□ USB cable (1m/Included) BIS C-503-ST-PU-_ _ BIS C-487-1□ − BIS C-503-ST-PU-_ _ BIS C-488-00 − BIS C-502-STF-PU-_ _ BIS C-489-1□-KBT02 Please prepare the cable only for CC-Link. Connect R/W Head directly BIS C-600-007-650-00-KL1 − − Connect R/W Head directly BIS C-6003-025-650-03-ST12 − − Connection between Processor and External Controller PC unit Read/Write head unit Control unit Remarks PDF BIS H-3102 BIS H4000-30 BIS H-3103 Handy unit Read/Write unit Control unit Acsessary（order separately） PDF BIS C-851 BIS C-810-0-006 BIS C-850 （Cable BIS-C-3__) BIS C-701/A (Charger) BIS C-702/A (Charging cradle) BIS C-81.2.4V(Rechargeable battery) BIS C-522 (Cable for RS-232C) BIS C-852 BIS C-853 Top of this page ↑
