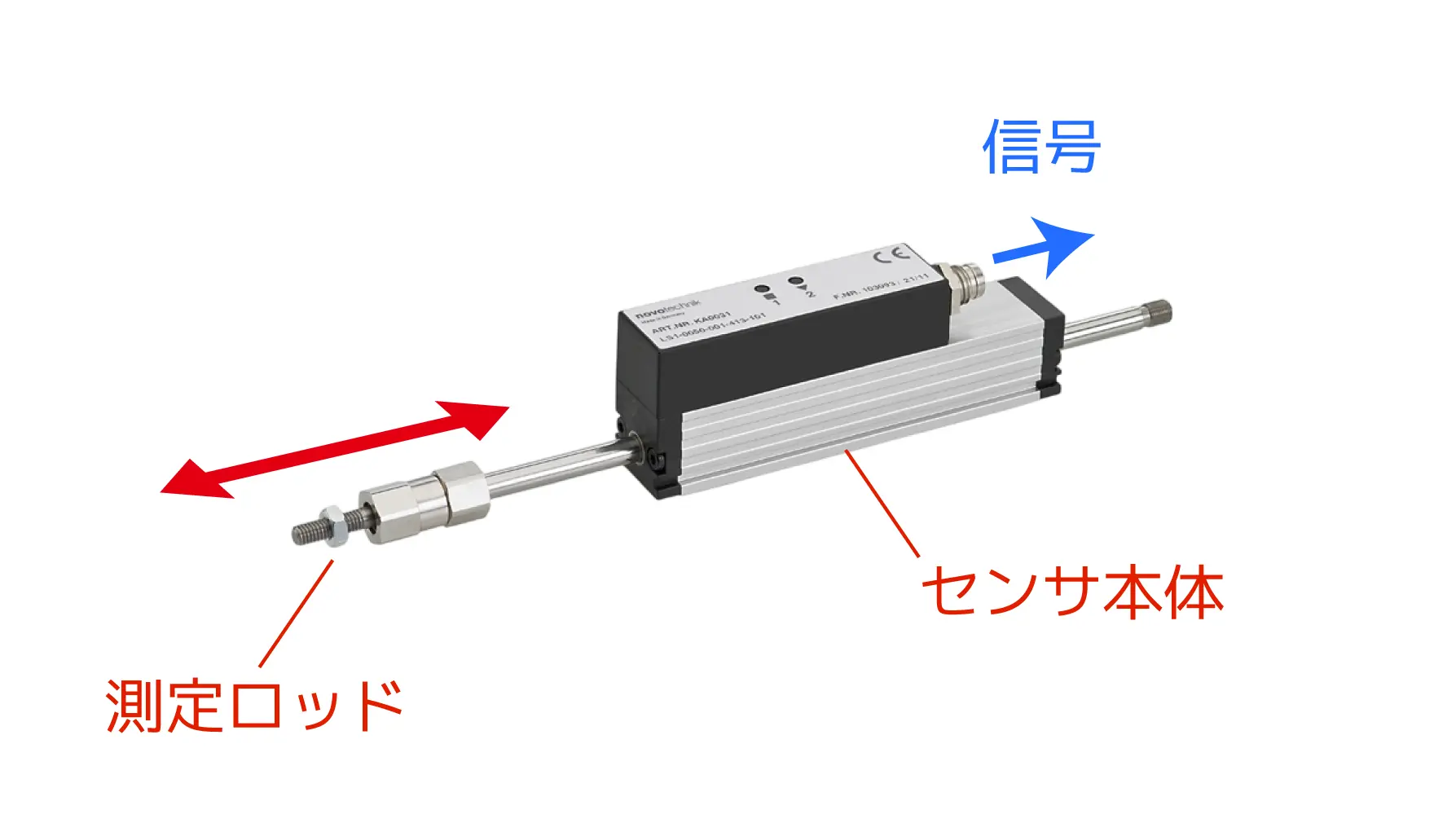

小型で横力やブレに強い、ロッドタイプのリニアセンサ「LS1シリーズ」

LS1 シリーズは、小型で設置しやすく、横力やブレに強い位置センサです。

誤差の少ない測定精度（<±0.15％FS）と高速応答（950Hz 超）に対応し、外付けアンプや原点復帰が不要な扱いやすい設計が特徴です。

これらの特性により、シリンダのストローク監視やスライド機構の位置検出に加え、射出成形機の金型開閉量の測長や、窯業機械のろくろ位置設定など、動作位置のフィードバック用途で幅広く採用されています。

LS1の特長

1. 設置・立ち上げが容易
   LS1 シリーズは、18×18mm のコンパクトな筐体により、
   装置内部の限られたスペースにも組み込めます。
   調整式クランプを備えているため、設置時の位置合わせも簡単です。

   設置後は、電源投入直後から絶対位置を出力するため、
   原点復帰動作を行う必要がありません。
   さらに、本体操作のみで測定範囲の始点と終点を設定することも可能です。

2. 信号の精度と応答性
   ・直線性 ±0.15％FS
   ・更新レート 950Hz 超
   ・最大ロッド速度 5 m/s に対応
   ・本体のみで電圧／電流出力に対応（0.1–10V、10–0.1V、4–20mAに対応）

3. 高寿命・耐環境性
   検出部は非接触方式のため、摩耗が発生しにくく、1億回クラスの高寿命を実現しています。
   また、磁場の影響を受けにくく、金属環境でも安定した測定が可能です。


   さらに、耐振動 20g（10～2000Hz）、耐衝撃 100g（11ms）と、
   IEC 60068 に基づく耐環境性能を備えています。
   極性保護・過電圧保護も内蔵し、誤配線時のリスク低減にも配慮されています。

4. 横力やズレに強い構造
   ロッド両端は金属ポリマー軸受で支持されており、
   横方向の負荷に強い仕様です。

   用途に応じて、
   ・ロッドが自動復帰するリターンスプリングタイプ（測定長：25～100mm）
   ・可動体の傾きやズレに追従しやすいボールカップリングタイプ（測定長：25～200mm）

   の2タイプを用意しています。
   ボールカップリングタイプでは、±1mm の並行ズレ、±2.5° の角度ズレまで対応可能です。

動画では実際の動作や導入事例をご紹介しています↓

基本仕様（データシート抜粋）

LS1シリーズのデータシートはこちらからご覧ください！

お問い合わせはこちら

リニアセンサの選定や仕様に関するご相談、既存システムへの適用検討なども承っております。
測定環境や用途に合わせた最適な構成をご提案いたしますので、ぜひお気軽にお問い合わせください。
