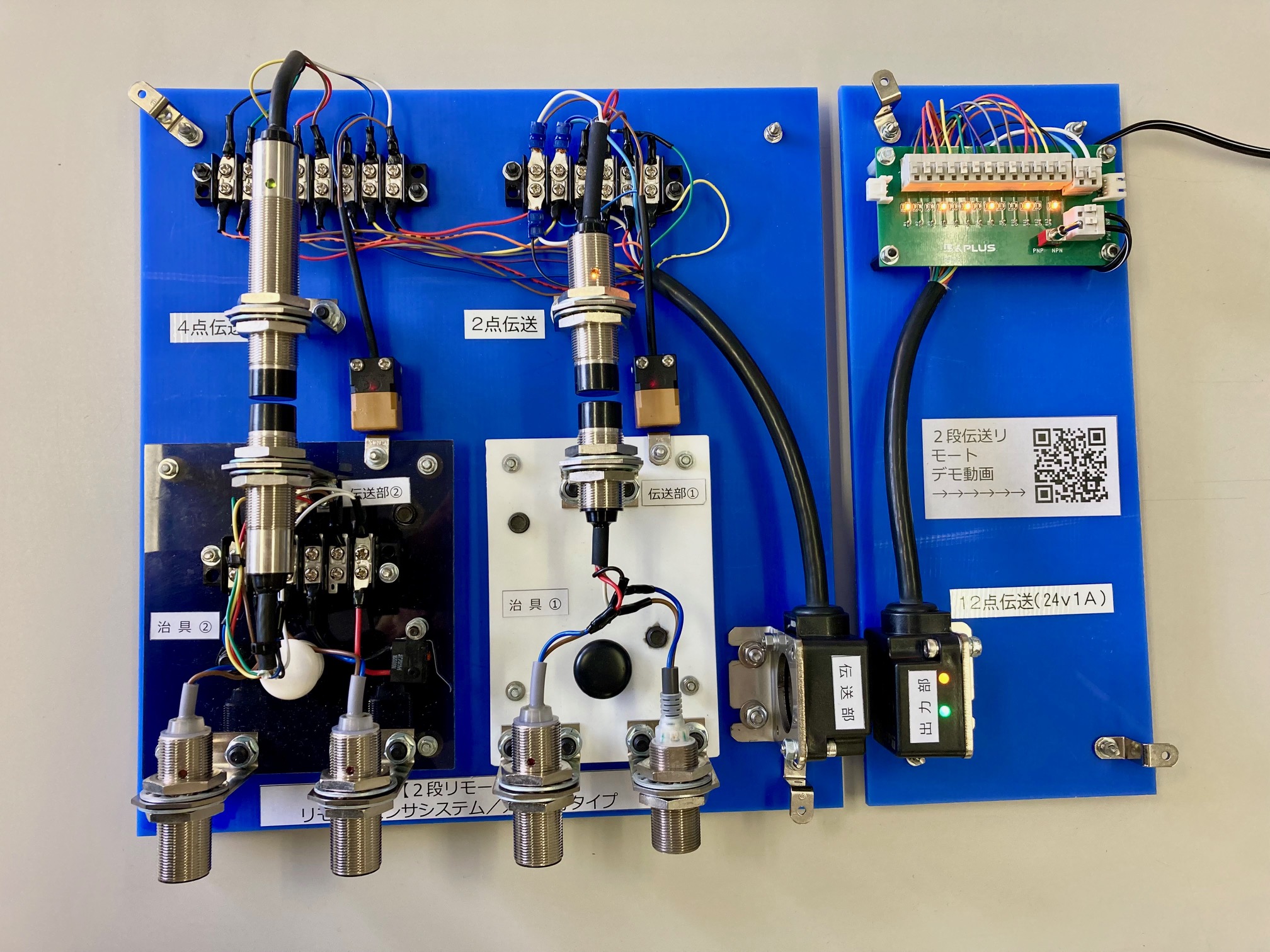

【営業のおすすめ】リモートセンサシステムを組み合わせて2段伝送する!
「治具交換にリモートは使用しているけど、今回はパレット搬送してパレット上で治具交換もしたい!」
そんな要望にお応えします!!

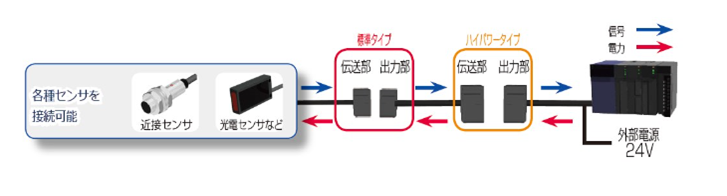

標準タイプリモート+ハイパワータイプリモート=2段伝送
標準タイプリモートセンサーにハイパワータイプのリモートを取り付ける事により2段伝送が可能に成ります。
2段伝送の流れ

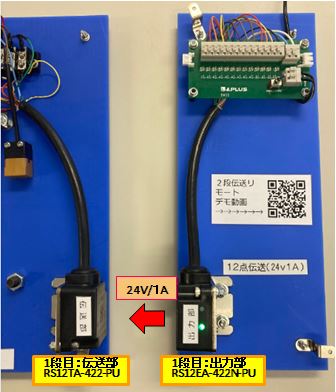

①1段目のハイパワータイプリモートの伝送部と出力部を近づけます。
◎1段目 (固定側)
・ハイパワータイプリモート
伝送部:RS12TA-422-PU01
出力部:RS12EA-422N-PU02
ドライブ電流:1A / 信号伝送:12点

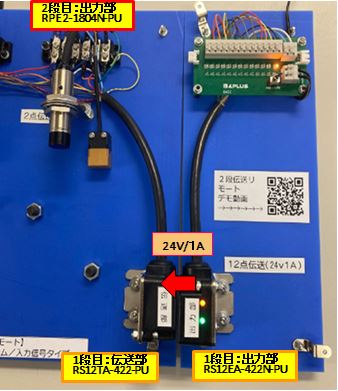

②2段目の標準タイプリモートへ電力が伝送できました!
◎1段目 (固定側)
・ハイパワータイプリモート
伝送部:RS12TA-422-PU01
出力部:RS12EA-422N-PU02
ドライブ電流:1A / 信号伝送:12点
+ 対向して2段目を動作
◎2段目 (可動側)
・標準タイプリモート
出力部:RPE2-1804N-PU02 2段目へ電源供給

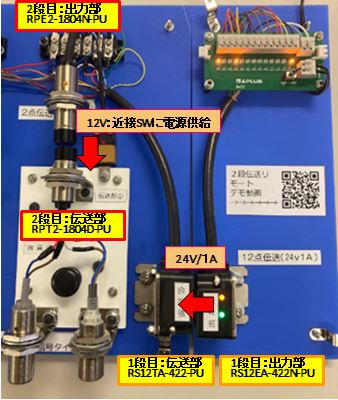

③続いて2段目の標準タイプリモートの伝送部と出力部を近づけると…
◎1段目 (固定側)
・ハイパワータイプリモート
伝送部:RS12TA-422-PU01
出力部:RS12EA-422N-PU02
ドライブ電流:1A / 信号伝送:12点
+ 対向して2段目を動作
◎2段目 (可動側)
・標準タイプリモート
出力部:RPE2-1804N-PU02
伝送部:RPT2-1804D-PU01 治具側伝送部をセット

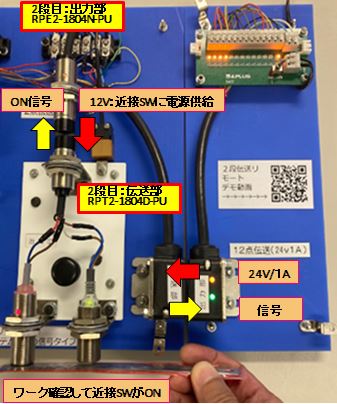

④近接SWを動作させ2段伝送が出来ます!!
◎1段目
・ハイパワータイプリモート
+ 対向して2段目を動作
◎2段目
・標準タイプリモート
検出部:近接SWを動作させ2段伝送が出来ます!!
2段伝送は組合せに依り、この他1点~16点の伝送が可能と成ります。
ご興味のある方は別途ご連絡又は、担当営業へご連絡ください。
動作詳細は下記動画をご確認ください。
お問合せはこちらから
製品に関するお問合せ、デモ機貸出希望などお気軽にお問合せください。
