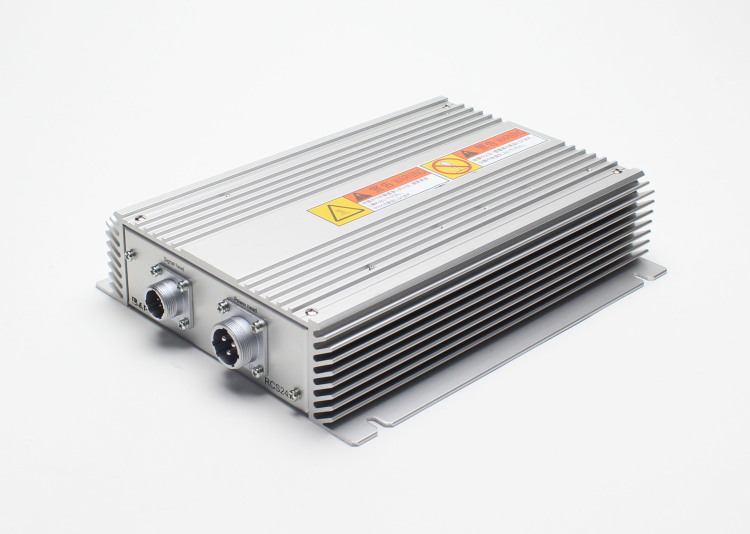

RCS210-PB24

  • 充電ユニット/充電専用


ワイヤレス充電(鉛蓄電池)仕様

充電ユニット/充電専用

供給電圧:30V
供給電流:7A
信号の種類:充電
以下のデータダウンロードにはユーザー登録が必要です。まだお済みでない方はご登録お願いします。   ユーザー登録
ユーザーズガイド
User's guide
  CAD Files   取扱説明書
Manual

製品仕様

型式 RCS210-PB24   型式 RCS240-AC1

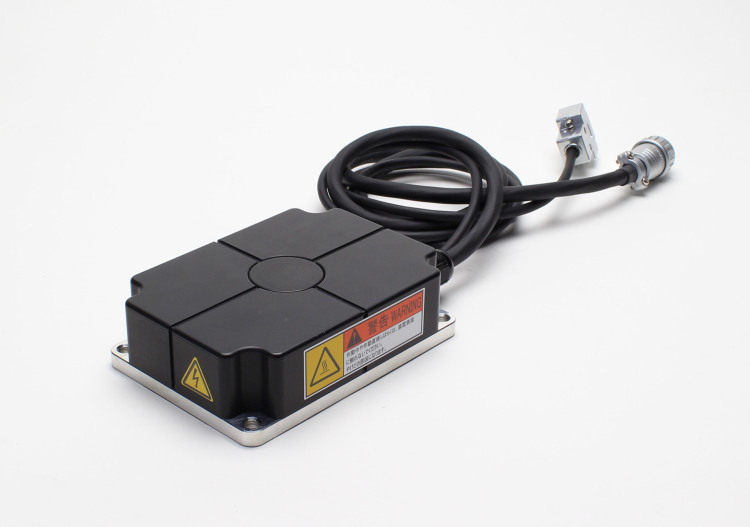

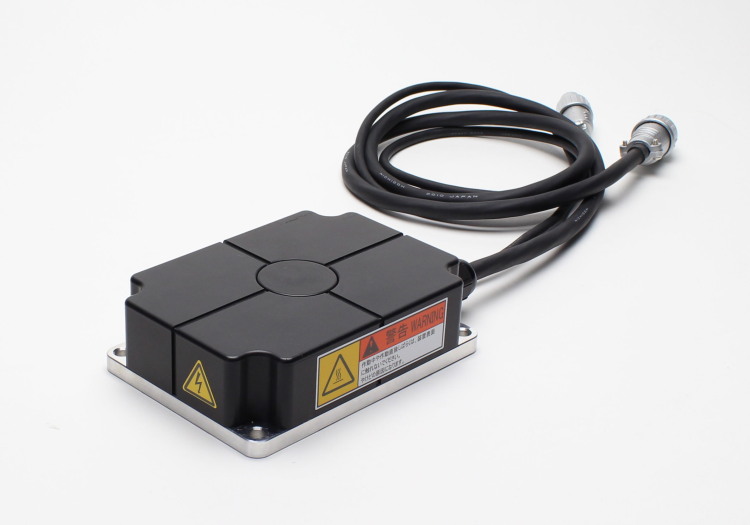

接続受電ヘッド RCS240PH   接続給電ヘッド RCS240AH
出力電圧 ≦30V (バッテリ電圧により変化)   電源電圧

100V AC / 200V AC

出力電流 ≦7A(バッテリ電圧により変化)   消費電流 4A
入力 電圧モニタ要求   入力 給電起動信号
出力 電圧モニタ信号、充電信号、間欠充電信号、バッテリエラー信号   出力 電圧モニタ信号、インゾーン信号、充電信号、間欠充電信号、バッテリエラー信号
冷却方法 自然空冷   冷却方法 強制空冷
保護回路 入力:過電圧保護
バッテリ:高温/低温保護、未接続・逆接続保護
  保護回路 過電圧・過電流保護
使用周囲温度 0..+40℃   LED表示 入手力信号の状態表示
保護構造 IP20(屋内設置型)   使用周囲温度 0...+40℃
受電ヘッドの接続 丸形3pinコネクタ   保護構造 IP20(屋内設置型)
信号接続 丸形5pinコネクタ   給電ヘッドの接続 丸形3pinコネクタ
外部入力 2極(本体側:メス)   信号接続 丸形5pinコネクタ
バッテリ バッテリ接続用端子台2極   電源入力 3Pインレット
ケース材質 アルミニウム   ケース材質 アルミニウム
重量 本体1.6Kg   重量 本体2.6Kg

使用可能バッテリ


対応バッテリ 鉛蓄電池
バッテリ電圧

24V DC

バッテリ充電電流 ≧7A

接続するセンサ及び駆動ユニットの消費電流の合計値はドライブ電流値以下として下さい。

伝送領域図

伝送領域図

設置条件

設置条件

良好な冷却効果を得る為、空気の流れを妨げないよう本体と周囲は距離を確保して下さい。
