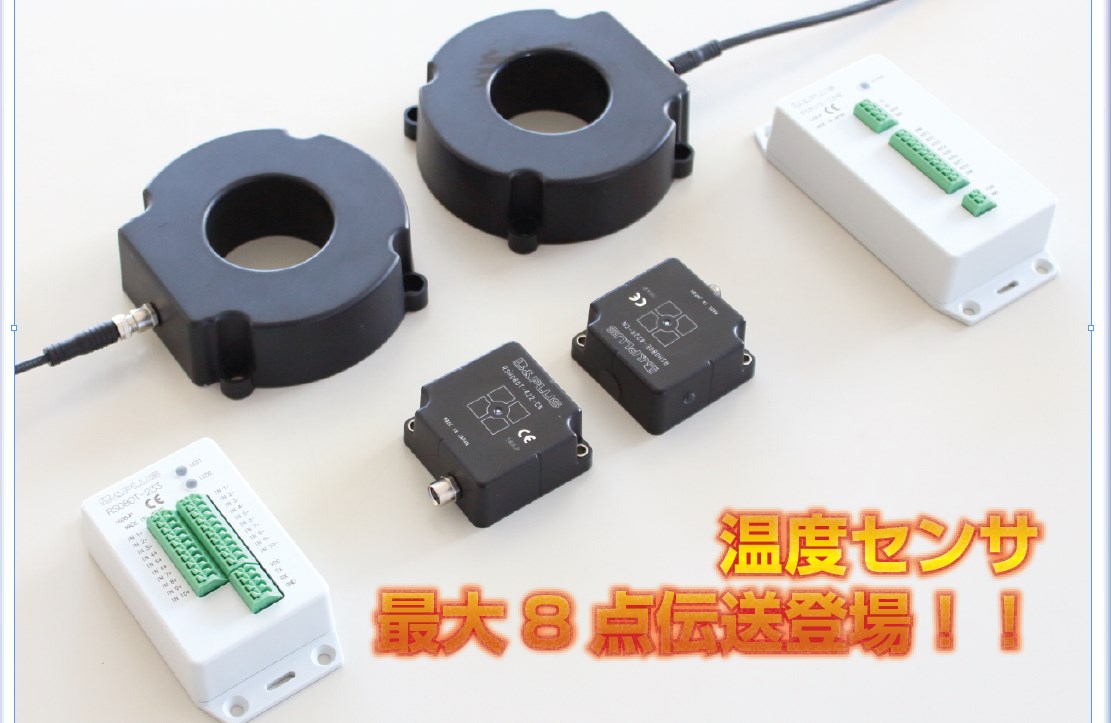

最大8点!温度センサへのワイヤレス給電と温度信号伝送が実現!!

最新情報

温度センサへワイヤレス給電しつつ、温度信号を同時に伝送できるリモートシステムがパワーアップ!
熱電対、測温抵抗体、サーミスタに対応!
更に熱電対なら最大で8本まで接続、測定可能です。

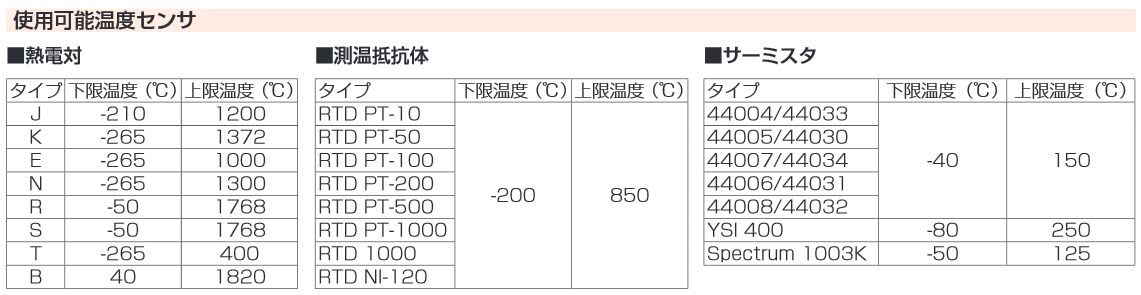

①使用できる温度センサは20種類以上!

本システムは下記の温度センサへのワイヤレス給電と温度信号伝送を実現します。


使用する温度センサの設定は、伝送アンプとPCを接続し専用の付属ソフトで行います。



②取付場所によって変更できる2種類のヘッド

本システムは2種類(コンパクト形状・リング形状)のヘッドを用意しております。



コンパクト形状

1.コンパクト(角型)形状
55x55x25mmサイズのコンパクト形状は、2本のネジで固定するだけ。
ヘッドを対向させた時に、温度センサへのワイヤレス給電と信号伝送を行います。

 伝送ヘッド型式:RSH080T-422-CN

出力ヘッド型式:RSH080E-422R-CN





2.リング形状
丸形ヘッドにφ50の通し穴があるリング形状。
撹拌機やインデックステーブルなど回転軸に取り付けて、常時対向しながら回転を伴う設備・機器などに適しています。
スリップリングの置換としても最適です。

 伝送ヘッド型式:RSH080T-R01-CN

出力ヘッド型式:RSH080E-R01R-CN





③出力も2種類!

出力ヘッドから出力される温度信号はRS-232Cのシリアル信号です。 シリアルインターフェースのPLCやPCなどに入力することが可能です。

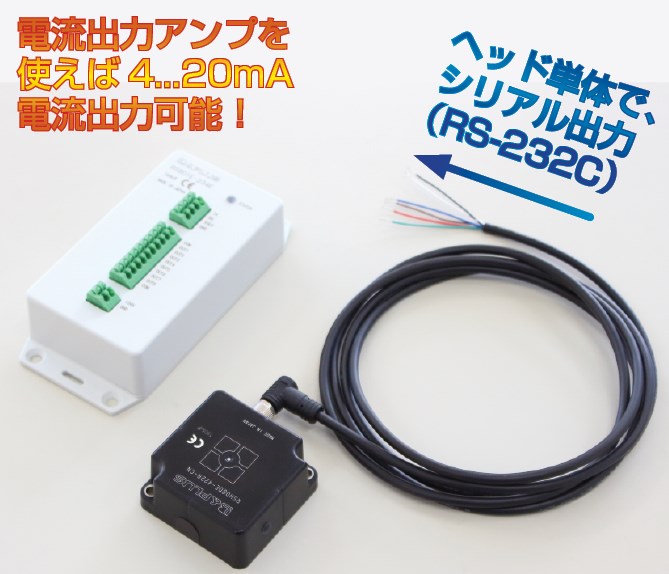

電流信号で入力したい場合は、電流出力アンプを通すことで4...20mAの電流信号に変換できます。

電流出力変換

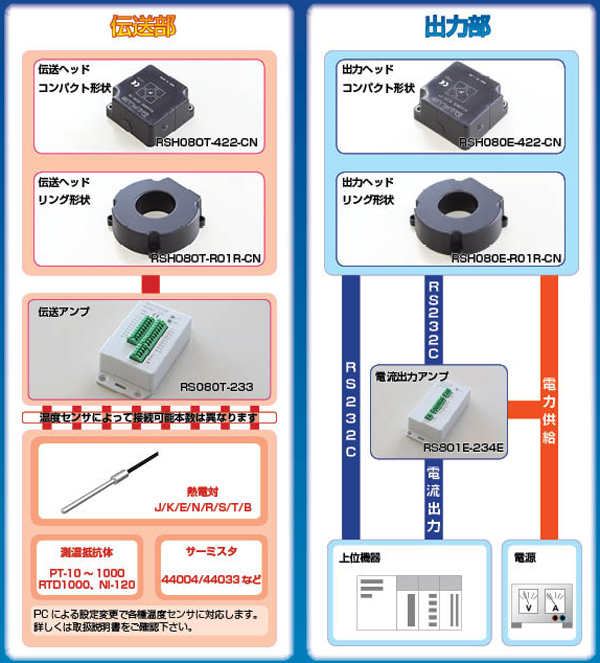

システム構成図

システム構成図
